คลิมอฟ อาร์ดี-33
| อาร์ดี-33 | |
|---|---|

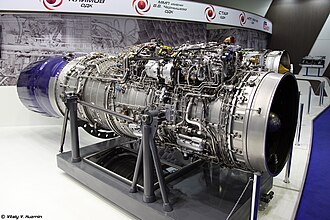

RD-33MK ที่จัดแสดงในงานMAKS 2015 | |
| พิมพ์ | เทอร์โบแฟน |
| สัญชาติ | สหภาพโซเวียต |
| ผู้ผลิต | Klimov / Hindustan Aeronautics Limited [ 1 ] |
| การวิ่งครั้งแรก | พ.ศ. 2517 |
| การใช้งานหลัก | |
เครื่องยนต์Klimov RD-33เป็น เครื่องยนต์เจ็ท เทอร์โบแฟนสำหรับเครื่องบินขับไล่ขนาดเบา และเป็นเครื่องยนต์หลักสำหรับเครื่องบินMikoyan MiG-29และCAC/PAC JF-17 Thunderเครื่องยนต์นี้ได้รับการพัฒนาใน OKB-117 นำโดย SP Izotov (ปัจจุบันคือ OAO Klimov) ตั้งแต่ปี 1968 และเริ่มการผลิตในปี 1981 เครื่องบินขับไล่ความเร็วเหนือเสียงรุ่นก่อนๆ ของรัสเซีย เช่นMiG-21และMiG-23ใช้เครื่องยนต์เทอร์โบเจ็ทแต่เครื่องบินขับไล่ของตะวันตก เช่นF-111และF-4K ได้นำเครื่องยนต์เทอร์โบแฟน แบบเผาไหม้ เพิ่มเติม มาใช้ในช่วงทศวรรษ 1960 ซึ่งมีประสิทธิภาพมากกว่า
RD-33 เป็นเครื่องยนต์เทอร์โบแฟนแบบเผาไหม้เพิ่มเติมรุ่นแรกที่ผลิตโดย บริษัท คลิมอฟของรัสเซียใน ระดับ แรงขับ 8,000 ถึง 9,000 กิโลกรัมแรง (78 ถึง 88 กิโลนิวตัน; 18,000 ถึง 20,000 ปอนด์)มีลักษณะเด่นคือการออกแบบแบบโมดูลาร์เพลาคู่ โดยชิ้นส่วนแต่ละชิ้นสามารถเปลี่ยนแยกกันได้
ตัวแปร
ในช่วงต้นทศวรรษ 1970 เครื่องยนต์ RD-33 ได้รับเลือกสำหรับเครื่องบินขับไล่เบารุ่นใหม่ ซึ่งต่อมากลายเป็นMikoyan MiG-29โดยอีกทางเลือกหนึ่งคือTumansky R-67-300 [ 2 ]การพัฒนามาหลายปีทำให้เกิดตระกูลเครื่องยนต์ที่กว้างขวาง ปัจจุบันมีหัว ฉีดปรับทิศทางแรงขับ (TVN) ที่ออกแบบใหม่ รุ่นใหม่ของตระกูล RD-33 ประกอบด้วยระบบตรวจสอบและควบคุมดิจิทัล BARK การซ่อมแซมและบำรุงรักษาเครื่องยนต์ RD-33 ใช้ประโยชน์จากระบบข้อมูลและการวินิจฉัย (IDS)
อาร์ดี-33

แบบจำลองพื้นฐานได้รับการพัฒนาในปี 1976 เพื่อใช้กับเครื่องบิน MiG-29 งานพัฒนาเริ่มขึ้นในปี 1968 ที่สำนักงานออกแบบ Klimov นำโดย Sergey Isotov เครื่องยนต์รุ่นแรกๆ สำหรับต้นแบบ MiG-29 รุ่น 9.01 นั้นติดตั้งหัวฉีดที่ยาวกว่า โดยไม่มีการออกแบบผนังสองชั้น ซึ่งเป็นลักษณะเด่นของรุ่น RD-33 [ 3 ] [ 4 ]และ RD-33MK ในปัจจุบัน การออกแบบนี้มีส่วนควบคุมเพิ่มเติมหลังจากส่วนตัดขวางที่สำคัญในหัวฉีดแบบ Laval เหตุผลก็คือการควบคุมรูปทรงของไอพ่นที่ระดับความสูงสูง ความดันอากาศแวดล้อมต่ำ ซึ่งก๊าซไอเสียจะขยายตัวมากเกินไปหลังจากส่วนไอเสีย หลังจากตัวอย่างแรกๆ และต้นแบบ MiG-29 รุ่นแรกๆ ระบบควบคุมที่ซับซ้อนนี้ก็ถูกถอดออก เนื่องจากข้อจำกัดด้านระดับความสูงในการปฏิบัติงานของเครื่องบินรบรุ่นใหม่ที่จะออกมา เครื่องยนต์ RD-33 รุ่นพื้นฐานชุดแรกๆ มีปัญหาเกี่ยวกับระบบน้ำมัน โดยการรั่วไหลทำให้เกิดปัญหาต่างๆ มากมายสำหรับนักบินทดสอบ เนื่องจากน้ำมันที่รั่วไหลทำให้เกิดอนุภาคพิษในระบบปรับอากาศ หลังจากสายการผลิตเริ่มดำเนินการ ปัญหาเล็กๆ น้อยๆ เหล่านี้ก็ได้รับการแก้ไข ข้อเสียเพียงอย่างเดียวคืออายุการใช้งานสั้น และมีควันมาก ซึ่งได้รับการแก้ไขในรุ่นต่อๆ มา
อาร์ดี-33บี/เอ็นบี
แบบจำลองที่ไม่มีระบบเผาไหม้เพิ่มเติมสำหรับเครื่องบินหลายประเภท เช่น เครื่องบินIl- 102
อาร์ดี-93/93เอ็มเอ
เครื่องยนต์รุ่นนี้เป็นรุ่นดัดแปลงที่ใช้ขับเคลื่อนเครื่องบินJF-17 Thunder (FC-1) โดย "ความแตกต่างที่สำคัญที่สุดคือการย้ายตำแหน่งของเกียร์ไปตามด้านล่างของตัวเรือนเครื่องยนต์" [ 5 ]โปสเตอร์ของ Klimov ในงานแสดงการบิน Zhuhai 2010 ระบุช่วงแรงขับของเครื่องยนต์ไว้ที่ 49.4 kN ถึง 84.4 kN แบบเปียก[ 6 ]เครื่องยนต์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับ FC-1 โดยมีแรงขับที่เพิ่มขึ้นและย้ายตำแหน่งของเกียร์เมื่อเทียบกับ RD-33 รุ่นพื้นฐาน แม้ว่าการเพิ่มแรงขับจะทำให้อายุการใช้งานของ RD-93 ลดลงเหลือ 2200 ชั่วโมง จาก 4000 ชั่วโมงของ RD-33 ก็ตาม พลอากาศตรี Mehmood กล่าวว่าเครื่องยนต์มีความแข็งแกร่งและเชื่อถือได้: "เราบินด้วยเครื่องยนต์นี้มาแล้ว 7,000 ชั่วโมง และเราไม่มีปัญหาใดๆ" เขากล่าว[ 7 ] [ 8 ] RD-93MA เป็นรุ่นอัพเกรดของเครื่องยนต์ RD-93 แรงขับของ RD-93MA คาดว่าจะอยู่ที่ 9300 kgf (91.2 kN) เมื่อเทียบกับ 8300 kgf ของ RD-93 ซึ่งเป็นการเพิ่มกำลังอย่างมีนัยสำคัญที่จะช่วยให้เครื่องบินสามารถบรรทุกอาวุธได้มากขึ้นและบินด้วยความเร็วที่สูงขึ้น เครื่องยนต์นี้ได้รับการพัฒนาขึ้นโดยเฉพาะเพื่อใช้กับเครื่องบินขับไล่JF-17 Block III [ 9 ]
- อาร์ดี-5000บี
เครื่องยนต์แบบไม่ใช้ระบบเผาไหม้เพิ่มเติม (afterburning) ที่ใช้ขับเคลื่อน เครื่องบินขับไล่ไร้คนขับ MiG Skatมีแรงขับแห้ง50.4 กิโลนิวตัน (11,340 ปอนด์)
เอสเอ็มอาร์-95
แบบจำลองสำหรับการอัพเกรดเครื่องบินขับไล่เจ็ทรุ่นที่ 2 และ 3 ระหว่างประเทศ เกียร์เสริมถูกจัดวางใหม่ไว้ใต้เครื่องยนต์ ความยาวสามารถเปลี่ยนแปลงได้ขึ้นอยู่กับลำตัวเครื่องบินที่นำมาใช้ เครื่องยนต์ผ่านการทดสอบบนแท่นทดสอบและการทดสอบการบินบน เครื่องบิน Super Mirage F-1และSuper Cheetah D-2 ของกองทัพอากาศแอฟริกาใต้ และประสบความสำเร็จในการปรับปรุงประสิทธิภาพการบินและประสิทธิภาพการรบโดยมีปัจจัยตั้งแต่ 1.2 ถึง 3.0 [ 10 ]
RD-33 ซีรีส์ 3
แบบจำลองที่ปรับปรุงใหม่ซึ่งมีอายุการใช้งานยาวนานขึ้นถูกนำมาใช้กับ MiG-29 รุ่นเก่าหรือรุ่นปรับปรุงใหม่ เช่นMiG-29Mและ MiG-29SMT [ 11 ] [ 12 ]เครื่องยนต์ RD-33 ซีรีส์ 3 จำนวน 2 เครื่องที่ติดตั้งหัวฉีดปรับทิศทางแรงขับถูกนำมาใช้เป็นพลังงานขับเคลื่อนเครื่องบินขับไล่ไอพ่น MiG-29OVT [ 13 ]

อาร์ดี-33เอ็มเค
เครื่องยนต์ RD-33MK "Morskaya Osa" (ภาษารัสเซีย: Морская Оса: "แตนทะเล") เป็นรุ่นล่าสุดที่พัฒนาขึ้นในปี 2544 มีจุดประสงค์เพื่อใช้กับ เครื่องบินขับไล่ประจำเรือ MiG-29Kและ MiG-29KUB แต่ก็ได้รับการนำไปใช้กับMiG-35 ด้วยเช่นกัน เครื่องยนต์ RD-33MK มีแรงขับสูงกว่ารุ่นพื้นฐาน 7% ควบคุมด้วยระบบดิจิทัลFADECและไร้ควัน ต่างจากเครื่องยนต์ RD-33 รุ่นก่อนๆ มีแรงขับหลังการเผาไหม้เพิ่มขึ้นเป็น9,000 กิโลกรัม-แรง (88,000 นิวตัน; 20,000 ปอนด์)และน้ำหนักแห้ง1,145 กิโลกรัม (2,524 ปอนด์)เมื่อเทียบกับรุ่นพื้นฐาน เนื่องจากมีการใช้วัสดุที่ทันสมัยในใบพัดระบายความร้อน แม้ว่าความยาวและเส้นผ่านศูนย์กลางสูงสุดจะยังคงเท่าเดิม มีการเพิ่มระบบลดการมองเห็นด้วยอินฟราเรดและแสง อายุการใช้งานเพิ่มขึ้นเป็น 4,000 ชั่วโมง RD-33MK ช่วยให้เครื่องบินรบประจำเรือสามารถบินขึ้นได้โดยไม่ต้องอาศัยความช่วยเหลือ รักษาประสิทธิภาพการทำงานในสภาพอากาศร้อน และเพิ่มประสิทธิภาพการรบให้กับเครื่องบินรบ MiG-29 รุ่นล่าสุด[ 14 ] [ 15 ] [ 16 ] [ 17 ]
บริษัท Hindustan Aeronautics Limited ของอินเดียได้รับใบอนุญาตการผลิตเครื่องยนต์รุ่น RD-33MK ในปี 2550 และจนถึงปี 2563 ได้ผลิตเครื่องยนต์ไปแล้ว 140 เครื่อง[ 18 ]
แอปพลิเคชัน
- อาร์ดี-33
- อาร์ดี-93
- CAC/PAC JF-17 ธันเดอร์
- Shenyang FC-31 (ต้นแบบแรก)
- เอสเอ็มอาร์-95
- Dassault Mirage F1 (รุ่นไม่ผลิตจำหน่าย)
ข้อมูลจำเพาะ (RD-33)
ข้อมูลจาก Janes Aero Engines, เว็บไซต์ Klimov, [ 19 ] Leteckemotory [ 20 ]
ลักษณะทั่วไป
- ประเภท: เครื่องยนต์เทอร์โบแฟนแบบเผาไหม้เพิ่มเติม
- ความยาว: 4,229 มม. (166.50 นิ้ว)
- เส้นผ่านศูนย์กลาง: ทางเข้า 730 มม. (28.74 นิ้ว), ทางออกสูงสุด 1,040 มม. (40.94 นิ้ว)
- น้ำหนักแห้ง: 1,055 กก. (2,326 ปอนด์)
ส่วนประกอบ
- คอมเพรสเซอร์: แบบแกนหมุน 2 แกน, 4 ขั้นตอนแรงดันต่ำ, 9 ขั้นตอนแรงดันสูง
- ห้องเผาไหม้ : ห้องเผาไหม้แบบวงแหวน
- กังหัน : กังหันแรงดันสูงแบบขั้นเดียว, กังหันแรงดันต่ำแบบขั้นเดียว
ผลงาน
- แรงขับสูงสุด: 50.0 กิโลนิวตัน (11,230 ปอนด์) ในสภาวะแห้ง, 81.3 กิโลนิวตัน (18,285 ปอนด์) ในสภาวะเผาไหม้เพิ่มเติม
- อัตราส่วนความดันโดยรวม : 21:1
- อัตราส่วนบายพาส : 0.49
- อัตราการไหลของมวลอากาศ: 75.5 กก./วินาที (166.5 ปอนด์/วินาที)
- อุณหภูมิทางเข้ากังหัน: 1,407 °C (1,680 K; 2,565 °F)
- อัตราการสิ้นเปลืองเชื้อเพลิงจำเพาะ : 75 กก./(กิโลนิวตัน·ชม.) (0.77 ปอนด์/(ปอนด์ฟุต·ชม.)) แบบแห้ง, 188.1 กก./(กิโลนิวตัน·ชม.) (1.85 ปอนด์/(ปอนด์ฟุต·ชม.))
- อัตราส่วนแรงขับต่อน้ำหนัก : 4.82 (แบบแห้ง), 7.9 (แบบใช้ระบบเผาไหม้เพิ่มเติม)
- อายุขัย: 4,000 ชั่วโมง
