ไม้บรรทัดคำนวณ

ไม้บรรทัดคำนวณ เป็น เครื่องคำนวณเชิงกลแบบใช้มือประกอบด้วยไม้บรรทัด ที่เลื่อนได้ สำหรับดำเนินการทางคณิตศาสตร์ เช่นการคูณการหาร เลขยกกำลัง รากลอการิทึมและตรีโกณมิติเป็นเครื่องคำนวณอนาล็อก ที่ง่ายที่สุด เครื่องหนึ่ง^[¹^]^[²^]

ไม้บรรทัดคำนวณมีหลากหลายรูปแบบและโดยทั่วไปจะมีลักษณะเป็นเส้นตรง วงกลม หรือทรงกระบอก ไม้บรรทัดคำนวณที่ผลิตขึ้นสำหรับสาขาเฉพาะทาง เช่น การบินหรือการเงิน จะมีมาตราส่วนที่ช่วยในการคำนวณเฉพาะทางที่ใช้ในสาขาเหล่านั้น ไม้บรรทัดคำนวณมีความเกี่ยวข้องอย่างใกล้ชิดกับโนโมแกรมที่ใช้สำหรับการคำนวณเฉพาะด้าน แม้ว่าจะมีชื่อและลักษณะคล้ายกับไม้บรรทัด มาตรฐาน แต่ไม้บรรทัดคำนวณไม่ได้มีไว้สำหรับวัดความยาวหรือวาดเส้นตรง ความแม่นยำสูงสุดสำหรับไม้บรรทัดคำนวณเชิงเส้นมาตรฐานอยู่ที่ประมาณสามหลักทศนิยม ในขณะที่สัญกรณ์วิทยาศาสตร์ใช้เพื่อติดตามลำดับขนาดของผลลัพธ์

นักคณิตศาสตร์และนักบวชชาวอังกฤษ Reverend William Oughtredและคนอื่นๆ ได้พัฒนาไม้บรรทัดคำนวณขึ้นในศตวรรษที่ 17 โดยอิงจากงานที่กำลังเกิดขึ้นเกี่ยวกับลอการิทึมโดยJohn Napierซึ่งทำให้การคำนวณเร็วขึ้นและมีข้อผิดพลาด น้อย กว่าการคำนวณบนกระดาษก่อนการมาถึงของเครื่องคิดเลขวิทยาศาสตร์พกพา ไม้บรรทัดคำนวณเป็นเครื่องมือคำนวณที่ใช้กันมากที่สุดในวิทยาศาสตร์และวิศวกรรม^{[ 3 ]}ความง่ายในการใช้งาน ความพร้อมใช้งาน และต้นทุนต่ำของไม้บรรทัดคำนวณทำให้การใช้งานยังคงเติบโตอย่างต่อเนื่องตลอดช่วงทศวรรษ 1950 และ 1960 แม้ว่าจะมีการนำคอมพิวเตอร์ดิจิทัล เมนเฟรม มาใช้ แล้วก็ตาม แต่หลังจากที่เครื่องคิดเลขวิทยาศาสตร์ พกพา HP-35เปิดตัวในปี 1972 และมีราคาไม่แพงในช่วงกลางทศวรรษ 1970 ไม้บรรทัดคำนวณก็ล้าสมัย ไปมาก และไม่ถูกนำมาใช้อีกต่อไปเมื่อคอมพิวเตอร์ตั้งโต๊ะ ส่วนบุคคลเริ่ม แพร่หลายในทศวรรษ 1980

ในสหรัฐอเมริกา ไม้บรรทัดคำนวณมักถูกเรียกว่าslipstick ^{[ 4 ]}^{[ 5 ]}

แนวคิดพื้นฐาน

ไม้บรรทัดแต่ละอันมี ขีด บอกระยะที่ระบุด้วย ค่าที่คำนวณ ไว้ล่วงหน้าจากฟังก์ชันทางคณิตศาสตร์ ต่างๆ ซึ่งทำหน้าที่เป็นตารางค้นหาที่แปลงตำแหน่งบนไม้บรรทัดให้เป็นค่าป้อนเข้าของแต่ละฟังก์ชัน การคำนวณที่สามารถลดทอนให้เหลือเพียงการบวกหรือลบอย่างง่ายโดยใช้ฟังก์ชันที่คำนวณไว้ล่วงหน้าเหล่านั้น สามารถแก้ไขได้โดยการวางไม้บรรทัดทั้งสองให้ตรงกันแล้วอ่านผลลัพธ์

ตัวอย่างเช่น ตัวเลขที่จะคูณบน ไม้บรรทัด มาตราส่วนลอการิทึม อันหนึ่ง สามารถนำมาวางให้ตรงกับจุดเริ่มต้นของไม้บรรทัดมาตราส่วนลอการิทึมอีกอันหนึ่ง เพื่อหาผลรวมของลอการิทึม ของ ทั้งสอง จากนั้นโดยการใช้กฎของลอการิทึมของผลคูณ ก็จะสามารถอ่าน ค่าผลคูณของตัวเลขทั้งสองได้ ไม้บรรทัดคำนวณที่ซับซ้อนกว่านี้ยังสามารถคำนวณอื่นๆ ได้ เช่นรากที่สอง เลขยกกำลังและฟังก์ชันตรีโกณมิติ

ผู้ใช้สามารถประมาณตำแหน่งของจุดทศนิยมในผลลัพธ์ได้โดยการคาดคะเน ในใจ ระหว่างขีดบอกค่าต่างๆ การใช้ สัญกรณ์วิทยาศาสตร์ช่วยในการติดตามจุดทศนิยมสำหรับการคำนวณที่แม่นยำยิ่งขึ้น ขั้นตอนการบวกและการลบในการคำนวณโดยทั่วไปจะทำในใจหรือบนกระดาษ ไม่ใช่บนไม้บรรทัดคำนวณ

ส่วนประกอบ

ไม้บรรทัดคำนวณส่วนใหญ่ประกอบด้วยสามส่วน:

โครงหรือฐาน–แถบสองชิ้นที่มีความยาวเท่ากันวางขนานกันเพื่อประกอบเป็นโครง
แถบเลื่อน–แถบตรงกลางที่สามารถเลื่อนไปตามแนวยาวได้เมื่อเทียบกับกรอบ
ตัวชี้ตำแหน่ง หรือกระจก–ชิ้นส่วนเลื่อนภายนอกที่มีเส้นบางๆ สำหรับอ่านและจัดเรียงตัวเลขได้อย่างแม่นยำ

ไม้บรรทัดคำนวณบางชนิด (แบบ "ดูเพล็กซ์") มีมาตราส่วนอยู่ทั้งสองด้านของไม้บรรทัดและแถบเลื่อน บางชนิดมีมาตราส่วนอยู่ด้านเดียวของแถบด้านนอกและทั้งสองด้านของแถบเลื่อน (ซึ่งโดยปกติสามารถดึงออกมาพลิกกลับและใส่กลับเข้าไปใหม่ได้เพื่อความสะดวก) และบางชนิดมีมาตราส่วนอยู่ด้านเดียวเท่านั้น (แบบ "ซิมเพล็กซ์") ใช้ เคอร์เซอร์ แบบเลื่อน ที่มีเส้นจัดแนวแนวตั้งเพื่อหาจุดที่สอดคล้องกันบนมาตราส่วนที่ไม่ติดกัน หรือในแบบดูเพล็กซ์ จุดที่อยู่คนละด้านของไม้บรรทัด เคอร์เซอร์ยังสามารถบันทึกผลลัพธ์ระหว่างกลางบนมาตราส่วนใดก็ได้

หลายทศวรรษ

มาตราส่วนอาจจัดกลุ่มเป็นทศวรรษโดยแต่ละทศวรรษจะสอดคล้องกับช่วงตัวเลขที่ครอบคลุมอัตราส่วน 10 (เช่น ช่วงตั้งแต่ 10ⁿ ^ถึง 10ⁿ ^{+ 1} ) ตัวอย่างเช่น ช่วง 1 ถึง 10 คือทศวรรษหนึ่ง และช่วงตั้งแต่ 10 ถึง 100 คืออีกทศวรรษหนึ่ง ดังนั้น มาตราส่วนทศวรรษเดียว (ชื่อ C และ D) จะมีช่วงตั้งแต่ 1 ถึง 10 ตลอดความยาวของไม้บรรทัดคำนวณ ในขณะที่มาตราส่วนทศวรรษคู่ (ชื่อ A และ B) จะมีช่วงตั้งแต่ 1 ถึง 100 ตลอดความยาวของไม้บรรทัดคำนวณ

การดำเนินการ

มาตราส่วนลอการิทึม

เอกลักษณ์ทางลอการิทึมต่อไปนี้จะแปลงการดำเนินการคูณและการหารให้เป็นการบวกและการลบตามลำดับ:

$\log(x\times y)=\log(x)+\log(y)\,,$ $\log(x/y)=\log(x)-\log(y)\,.$

การคูณ

เมื่อใช้มาตราส่วนลอการิทึมสองอัน การวางมาตราส่วนด้านบนให้เริ่มต้นที่ป้ายกำกับของมาตราส่วนด้านล่างสำหรับ $x$ เทียบเท่ากับการเลื่อนมาตราส่วนลอการิทึมด้านบนไปเป็นระยะทางเท่ากับ $\log(x)$ . ซึ่งจะจัดเรียงหมายเลขของมาตราส่วนบนแต่ละอันให้ตรงกัน $y$ ที่ออฟเซ็ต $\log(y)$ โดยมีหมายเลขของมาตราส่วนด้านล่างอยู่ที่ตำแหน่ง $\log(x)+\log(y)$ . เพราะ $\log(x)+\log(y)=\log(x\times y)$ เครื่องหมายบนมาตราส่วนด้านล่าง ณ ตำแหน่งนั้น สอดคล้องกับ $x\times y$ ตัวอย่างเช่น เมื่อ $x=2$ และ $y=3 โดยการวางมาตราส่วนบนให้เริ่มต้นที่เลข$ $2$ บนมาตราส่วนล่างผลลัพธ์ของการคูณ $3\times2=6 จะสามารถอ่านได้จากมาตราส่วนล่างใต้เลข$ $3$ บนมาตราส่วนบน:

แม้ว่าตัวอย่างข้างต้นจะอยู่ในช่วงทศวรรษเดียว แต่ผู้ใช้ต้องคำนึงถึงเลขศูนย์เพิ่มเติมเมื่อต้องจัดการกับหลายทศวรรษ ตัวอย่างเช่น คำตอบของ $7\times2=14$ หาได้โดยการวางมาตราส่วนบนให้เริ่มต้นเหนือเลข 2 ของมาตราส่วนล่างก่อน แล้วจึงอ่านค่า 1.4 จากมาตราสองทศวรรษด้านล่างตรงตำแหน่งที่ $เลข 7$ อยู่บนมาตราส่วนบน:

แต่เนื่องจากเลข $7$ อยู่เหนือชุดตัวเลขที่สองจึงต้องนำเลขนั้นมาคูณด้วย $10$ ดังนั้น แม้ว่าคำตอบที่แสดงโดยตรงจะเป็น $1.4$ แต่คำตอบที่ถูกต้องคือ $1.4 \times 10 =$ 14

สำหรับตัวอย่างที่มีตัวเลขมากกว่านี้ ในการคูณ $88\times20$ นั้น แถบด้านบนจะถูกวางให้เริ่มต้นที่เลข $2$ บนแถบด้านล่าง เนื่องจาก $2$ แทน $20$ ดังนั้นตัวเลขทั้งหมดในแถบนั้นจึงถูกคูณด้วย $10$ ดังนั้นคำตอบใดๆ ในชุดตัวเลขที่สอง จึงถูกคูณด้วย $100$ เนื่องจาก $8.8$ ในแถบด้านบนแทน $88$ ดังนั้นคำตอบจึงต้องถูกคูณด้วย $10$ เพิ่มเติมอีก คำตอบที่ได้คือ $1.76$ คูณด้วย $100$ แล้วคูณด้วย $10$ อีกครั้ง เพื่อให้ได้คำตอบที่แท้จริงคือ $1,760$

โดยทั่วไปแล้ว เลข $1$ ที่อยู่ด้านบนจะถูกย้ายไปที่ตัวประกอบด้านล่าง และคำตอบจะอ่านจากด้านล่างตรงที่ตัวประกอบอีกตัวอยู่ด้านบน วิธีนี้ใช้ได้ผลเพราะระยะห่างจาก เลข $1$ จะเป็นสัดส่วนกับลอการิทึมของค่าที่ทำเครื่องหมายไว้

แผนก

ภาพประกอบด้านล่างแสดงการคำนวณ $5.5 / 2 โดย นำ$ เลข $2$ บนสเกลด้านบนมาวางทับเลข $5.5$ บนสเกลด้านล่าง ผลหารที่ได้คือ $2.75$ ซึ่งสามารถอ่านได้ใต้ เลข $1$ บนสเกลด้านบน

มีวิธีการหารมากกว่าหนึ่งวิธี และวิธีการที่นำเสนอในที่นี้มีข้อดีคือ ผลลัพธ์สุดท้ายจะไม่ผิดสัดส่วน เนื่องจากเราสามารถเลือกใช้เลข $1$ ที่ปลายทั้งสองข้างได้

สำหรับการคำนวณที่ซับซ้อนมากขึ้นซึ่งเกี่ยวข้องกับตัวประกอบหลายตัวในตัวเศษและตัวส่วนของนิพจน์ การเลื่อนของมาตราส่วนสามารถลดลงได้โดยการสลับการหารและการคูณ ดังนั้น $5.5 \times 3 / 2 จะคำนวณเป็น 5.5$ $/$ $2$ $\times$ $3$ $และ$ ผลลัพธ์ $8.25$ $สามารถ$ $อ่าน$ $ได้$ $ใต้$ เลข $3$ ใน $มาตราส่วน$ บนในรูปด้านบน โดยไม่ จำเป็นต้องบันทึกผลลัพธ์ระหว่าง $การ$ $คำนวณ$ $5.5$ $/$ $2$

การแก้ปัญหาเกี่ยวกับสัดส่วน

เนื่องจากคู่ตัวเลขที่เรียงตัวกันบนมาตราส่วนลอการิทึมจะให้ค่าอัตราส่วนคงที่ ไม่ว่ามาตราส่วนจะเหลื่อมกันอย่างไรก็ตาม ไม้บรรทัดคำนวณจึงสามารถใช้สร้างเศษส่วนที่เท่ากันเพื่อแก้ปัญหาเกี่ยวกับสัดส่วนและเปอร์เซ็นต์ได้

ตัวอย่างเช่น การกำหนดค่า 7.5 บนมาตราส่วนหนึ่งและ 10 บนมาตราอีกส่วนหนึ่ง ผู้ใช้จะเห็นว่าในขณะเดียวกัน 1.5 มากกว่า 2, 2.25 มากกว่า 3, 3 มากกว่า 4, 3.75 มากกว่า 5, 4.5 มากกว่า 6 และ 6 มากกว่า 8 รวมถึงคู่ค่าอื่นๆ สำหรับสถานการณ์ในชีวิตจริงที่ 750 แทน 100% การอ่านค่าเหล่านี้สามารถตีความได้ว่า 150 คือ 20%, 225 คือ 30%, 300 คือ 40%, 375 คือ 50%, 450 คือ 60% และ 600 คือ 80%

มาตราส่วนอื่นๆ

ไม้บรรทัดคำนวณนี้ถูกจัดวางเพื่อให้ได้ค่าต่างๆ ดังนี้: จากมาตราส่วน C ไปยังมาตราส่วน D (คูณด้วย 2), จากมาตราส่วน D ไปยังมาตราส่วน C (หารด้วย 2), มาตราส่วน A และ B (คูณและหารด้วย 4), มาตราส่วน A และ D (กำลังสองและรากที่สอง)

นอกจากมาตราส่วนลอการิทึมแล้ว ไม้บรรทัดคำนวณบางชนิดยังมีฟังก์ชัน ทางคณิตศาสตร์อื่นๆ ที่เข้ารหัสไว้ในมาตราส่วนเสริมอื่นๆ ที่นิยมใช้มากที่สุด ได้แก่ มาตราส่วน ตรีโกณมิติซึ่งโดย ทั่วไปคือ ไซน์และแทนเจนต์มาตราส่วนลอการิทึมฐานสิบ (log 10 ) (สำหรับการหาค่าลอการิทึมของค่าบนมาตราส่วนตัวคูณ) มาตราส่วนลอการิทึมธรรมชาติ (ln) และมาตราส่วนเลขชี้กำลัง ( e ^x ) บางชนิดมีมาตราส่วนสำหรับการคำนวณ ฟังก์ชันไฮเปอร์โบลิกสำหรับไม้บรรทัดเชิงเส้น มาตราส่วนและการติดป้ายกำกับนั้นมีมาตรฐานสูง โดยการเปลี่ยนแปลงมักเกิดขึ้นเฉพาะในแง่ของมาตราส่วนที่รวมอยู่และลำดับเท่านั้น^{[ 6 ]}

ซีดี	มาตราส่วน ลอการิทึมแบบทศวรรษเดียวคือมาตราส่วนที่มีความยาวเท่ากัน ใช้ร่วมกันสำหรับการคูณและการหาร และโดยทั่วไปแล้วจะใช้มาตราส่วนหนึ่งร่วมกับมาตราส่วนอื่นสำหรับการคำนวณอื่นๆ
เอ, บี	ไม้บรรทัด ลอการิทึมสองทศวรรษ แบ่งออกเป็นสองส่วน แต่ละส่วนมีความยาวครึ่งหนึ่งของไม้บรรทัด C และ D ใช้สำหรับหาค่ารากที่สองและกำลังสองของจำนวน
เค	มาตราส่วน ลอการิทึมสามทศวรรษแบ่งออกเป็นสามส่วน แต่ละส่วนมีความยาวเป็นหนึ่งในสามของมาตราส่วน C และ D ใช้สำหรับหาค่ารากที่สามและกำลังสามของจำนวนต่างๆ
ซีเอฟ, ดีเอฟ	มาตราส่วน C และ D แบบพับได้ ซึ่งเริ่มต้นจาก ค่าพาย ( π ) แทนที่จะเริ่มต้นจากหนึ่ง มีประโยชน์ในสองกรณี กรณีแรก เมื่อผู้ใช้คาดเดาว่าผลคูณจะใกล้เคียงกับ 10 และไม่แน่ใจว่าจะน้อยกว่าหรือมากกว่า 10 เล็กน้อย มาตราส่วนแบบพับได้จะช่วยหลีกเลี่ยงความเป็นไปได้ที่จะออกนอกมาตราส่วน กรณีที่สอง การเริ่มต้นที่ค่าพายแทนที่จะเป็นรากที่สองของ 10 ทำให้การคูณหรือหารด้วยค่าพาย (ซึ่งเป็นเรื่องปกติในสูตรทางวิทยาศาสตร์และวิศวกรรม) ง่ายขึ้น
CI, DI, CIF, DIF	มาตราส่วน กลับด้านที่วิ่งจากขวาไปซ้าย ใช้เพื่อลดความ ซับซ้อนของขั้นตอน ส่วนกลับ ( 1 ⁄ x )
เอส	ใช้สำหรับหาค่าไซน์และโคไซน์บนสเกล C (หรือ D)
ที, ที1, ที2	ใช้สำหรับหาค่าแทนเจนต์และโคแทนเจนต์บนมาตราส่วน C และ CI (หรือ D และ DI)
อาร์1, อาร์2	มาตราส่วนรากที่สอง – การตั้งเคอร์เซอร์ไปที่ค่าใดๆ ก็ได้ $r$ บน R1 หรือ R2 ให้หา ${\pi }r^{2}$ ( พื้นที่ของวงกลมที่มีรัศมี) $r$ ) ใต้เคอร์เซอร์บนมาตราส่วน DF
ST, SRT	ใช้สำหรับคำนวณค่าไซน์และแทนเจนต์ของมุมเล็กๆและการแปลงหน่วยองศาเป็นเรเดียน
ช, ช1, ช2	ใช้สำหรับหาค่าไซน์ไฮเปอร์โบลิกบนสเกล C (หรือ D)
ช	ใช้สำหรับหาค่าโคไซน์ไฮเปอร์โบลิกบนมาตราส่วน C (หรือ D)
ไทย	ใช้สำหรับหาค่าแทนเจนต์ไฮเปอร์โบลิกบนมาตราส่วน C (หรือ D)
แอล	มาตราส่วนเชิงเส้นที่ใช้สำหรับการบวก การลบ และ (ร่วมกับมาตราส่วน C และ D) สำหรับการหาค่าลอการิทึมฐาน 10 และเลขยกกำลังของ 10
LL0N (หรือ LL/N) และ LLN	พับล็อกล็อก $e^{-x}$ และ $e^{x}$ เครื่องชั่งแบบเข็ม สำหรับใช้ในการคำนวณลอการิทึมที่มีฐานใดๆ และเลขชี้กำลังใดๆ โดยทั่วไปมักพบเครื่องชั่งแบบเข็มเข็ม 4, 6 หรือ 8 เข็ม
ลน	มาตราส่วนเชิงเส้นที่ใช้ร่วมกับมาตราส่วน C และ D สำหรับการหาค่าธรรมชาติ (ฐาน) $e$ ) ลอการิทึมและ $e^{x}$
พี	มาตราส่วนพีทาโก เรียนของ ${\sqrt {1-x^{2}}}$ เพื่อ (1) แก้ทฤษฎีบทพีทาโกรัสและ (2) กำหนดค่าโคไซน์สำหรับมุมเล็กๆ ได้อย่างแม่นยำ (ด้วยมาตราส่วน S)

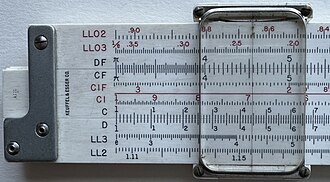

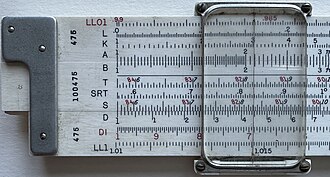

มาตราส่วนบนด้านหน้าและด้านหลังของ ไม้บรรทัดคำนวณ Keuffel and Esser (K&E) รุ่น 4181-3

รากเหง้าและพลัง

มีมาตราส่วนแบบทศวรรษเดียว (C และ D), แบบสองทศวรรษ (A และ B) และแบบสามทศวรรษ (K) ในการคำนวณ $x^{2}$ ตัวอย่างเช่น หาค่า x บนมาตราส่วน D แล้วอ่านค่ากำลังสองของ x บนมาตราส่วน A การกลับกระบวนการนี้จะช่วยให้หาค่ารากที่สองได้ และเช่นเดียวกันสำหรับกำลัง 3, 1/3, 2/3 และ 3/2 ต้องระมัดระวังเมื่อพบค่าฐาน x ในหลายตำแหน่งบนมาตราส่วน ตัวอย่างเช่น มีเลขเก้าสองตัวบนมาตราส่วน A ในการหาค่ารากที่สองของเก้า ให้ใช้ตัวแรก ส่วนตัวที่สองจะให้ค่ารากที่สองของ 90

สำหรับ $x^{y}$ สำหรับปัญหาต่างๆ ให้ใช้มาตราส่วน LL เมื่อมีมาตราส่วน LL หลายอัน ให้ใช้มาตราส่วนที่มีxอยู่ ก่อนอื่น ให้จัดตำแหน่งเลข 1 ทางซ้ายสุดบนมาตราส่วน C ให้ตรงกับ x บนมาตราส่วน LL จากนั้น หาค่า yบนมาตราส่วน C แล้วเลื่อนลงมาที่มาตราส่วน LL ที่มีxอยู่ มาตราส่วนนั้นจะแสดงคำตอบ ถ้าy "อยู่นอกมาตราส่วน" ให้หาตำแหน่ง $x^{y/2}$ และยกกำลังสองโดยใช้มาตราส่วน A และ B ตามที่อธิบายไว้ข้างต้น หรืออีกวิธีหนึ่ง ให้ใช้เลข 1 ทางขวาสุดบนมาตราส่วน C แล้วอ่านคำตอบจากมาตราส่วน LL ที่สูงกว่าถัดไป ตัวอย่างเช่น หากจัดแนวเลข 1 ทางขวาสุดบนมาตราส่วน C ให้ตรงกับเลข 2 บนมาตราส่วน LL2 เลข 3 บนมาตราส่วน C จะตรงกับเลข 8 บนมาตราส่วน LL3

ในการหาค่ารากที่สามโดยใช้ไม้บรรทัดคำนวณที่มีเฉพาะมาตราส่วน C/D และ A/B ให้จัดตำแหน่งเลข 1 บนเคอร์เซอร์ B ให้ตรงกับเลขฐานบนมาตราส่วน A (โดยต้องระมัดระวังในการแยกแยะระหว่างครึ่งล่างและครึ่งบนของมาตราส่วน A) เลื่อนไม้บรรทัดคำนวณจนกระทั่งเลขบนมาตราส่วน D ที่อยู่ตรงกับเลข 1 บนเคอร์เซอร์ C มีค่าเท่ากับเลขบนเคอร์เซอร์ B ที่อยู่ตรงกับเลขฐานบนมาตราส่วน A (ตัวอย่าง: A 8, B 2, C 1, D 2; A 27, B 3, C 1, D 3)

รากของสมการกำลังสอง

สมการกำลังสองในรูปแบบ $ax^{2}+bx+c=0$ สามารถแก้ไขได้โดยการลดสมการให้อยู่ในรูปแบบก่อน $x^{2}-px+q=0$ (ที่ไหน $p=-b/a$ และ $q=c/a$ ) จากนั้นจึงปรับดัชนี ("1") ของมาตราส่วน C ให้ตรงกับค่า $q$ บนมาตราส่วน D จากนั้นเลื่อนเคอร์เซอร์ไปตามไม้บรรทัดจนกว่าจะพบตำแหน่งที่ตัวเลขบนมาตราส่วน CI และ D รวมกันได้เท่ากับ $p$ ค่าทั้งสองนี้คือรากของสมการ

มูลค่าของเงินในอนาคต

มาตราส่วน LLN สามารถใช้ในการคำนวณและเปรียบเทียบต้นทุนหรือผลตอบแทนของเงินกู้หรือการลงทุนอัตราดอกเบี้ยคงที่ กรณีที่ง่ายที่สุดคือดอกเบี้ยทบต้นต่อเนื่อง ตัวอย่างเช่น กำหนดให้ D เป็นอัตราดอกเบี้ยเป็นเปอร์เซ็นต์ เลื่อนดัชนี (เลข "1" ที่ปลายด้านขวาหรือด้านซ้ายของมาตราส่วน) ของ C ไปที่เปอร์เซ็นต์ของ D ค่าที่สอดคล้องกันบน LL2 ที่อยู่ด้านล่างดัชนีโดยตรงจะเป็นตัวคูณสำหรับ 10 รอบดอกเบี้ย (โดยทั่วไปคือปี) ค่าบน LL2 ที่อยู่ต่ำกว่า 2 บนมาตราส่วน C จะเป็นตัวคูณหลังจาก 20 รอบ และเป็นเช่นนี้เรื่อยไป

ตรีโกณมิติ

มาตราส่วน S, T และ ST ใช้สำหรับฟังก์ชันตรีโกณมิติและพหุคูณของฟังก์ชันตรีโกณมิติ สำหรับมุมในหน่วยองศา

สำหรับมุมตั้งแต่ประมาณ 5.7 ถึง 90 องศา ค่าไซน์จะหาได้จากการเปรียบเทียบมาตราส่วน S กับมาตราส่วน C (หรือ D) (ในกฎการคำนวณมุมปิดหลายๆ ข้อ มาตราส่วน S จะสัมพันธ์กับมาตราส่วน A และ B แทน และครอบคลุมมุมตั้งแต่ประมาณ 0.57 ถึง 90 องศา สิ่งที่จะกล่าวต่อไปนี้ต้องปรับให้เหมาะสม) มาตราส่วน S มีชุดมุมที่สอง (บางครั้งใช้สีต่างกัน) ซึ่งวิ่งในทิศทางตรงกันข้าม และใช้สำหรับค่าโคไซน์ ค่าแทนเจนต์หาได้จากการเปรียบเทียบมาตราส่วน T กับมาตราส่วน C (หรือ D) สำหรับมุมที่น้อยกว่า 45 องศา สำหรับมุมที่มากกว่า 45 องศา จะใช้มาตราส่วน CI รูปแบบทั่วไป เช่น $k\sin x$ สามารถอ่านค่าได้โดยตรงจากxบนมาตราส่วน S ไปยังผลลัพธ์บนมาตราส่วน D เมื่อตั้งค่าดัชนีมาตราส่วน C เป็นkสำหรับมุมที่ต่ำกว่า 5.7 องศา ค่าไซน์ แทนเจนต์ และเรเดียนจะมีค่าใกล้เคียงกัน และพบได้บนมาตราส่วน ST หรือ SRT (ไซน์ เรเดียน และแทนเจนต์) หรือหารด้วย 57.3 องศา/ เรเดียนฟังก์ชันตรีโกณมิติผกผันหาได้โดยการย้อนกระบวนการ

ไม้บรรทัดคำนวณหลายรุ่นมีมาตราส่วน S, T และ ST ที่ระบุเป็นองศาและนาที (เช่น บางรุ่นของ Keuffel และ Esser (เช่น รุ่น Doric duplex 5 นิ้ว) และไม้บรรทัดคำนวณแบบ Teledyne-Post รุ่นหลังๆ ประเภท Mannheim) ส่วนรุ่นที่เรียกว่าdecitrigจะใช้เศษส่วนทศนิยมขององศาแทน

ลอการิทึมและเลขชี้กำลัง

การหาค่าลอการิทึมและเลขยกกำลังฐาน 10 นั้นทำได้โดยใช้มาตราส่วน L ซึ่งเป็นมาตราส่วนเชิงเส้น ไม้บรรทัดคำนวณบางชนิดมีมาตราส่วน Ln ซึ่งใช้สำหรับฐาน e การหาค่าลอการิทึมไปยังฐานอื่น ๆ สามารถทำได้โดยการย้อนขั้นตอนการคำนวณเลขยกกำลังของจำนวน ตัวอย่างเช่น ค่า log2 สามารถหาได้โดยการเรียงเลข 1 ทางซ้ายสุดหรือขวาสุดบนมาตราส่วน C ให้ตรงกับเลข 2 บนมาตราส่วน LL2 จากนั้นหาจำนวนที่ต้องการคำนวณค่าลอการิทึมบนมาตราส่วน LL ที่สอดคล้องกัน และอ่านค่า log2 บนมาตราส่วน C

การบวกและการลบ

โดยทั่วไปแล้วการบวกและการลบจะไม่ทำบนไม้บรรทัดคำนวณ แต่สามารถทำได้โดยใช้เทคนิคสองวิธีต่อไปนี้: ^{[ 7 ]}

การแปลงการบวกและการลบเป็นการหาร (จำเป็นสำหรับระดับ C และ D หรือระดับที่เทียบเท่า):
- ใช้ประโยชน์จากเอกลักษณ์ที่ว่า ผลหารของตัวแปรสองตัว บวก (หรือลบ) หนึ่งเท่าของตัวหาร จะเท่ากับผลรวม (หรือผลต่าง) ของตัวแปรทั้งสอง: ${\begin{aligned}\left({\frac {x}{y}}+1\right)y&=x+y\,{\text{ (addition)}},\\\left({\frac {x}{y}}-1\right)y&=x-y\,{\text{ (subtraction)}}.\end{aligned}}$
- วิธีการนี้คล้ายคลึงกับเทคนิคการบวก/ลบที่ใช้สำหรับวงจรอิเล็กทรอนิกส์ความเร็วสูงที่มีระบบตัวเลขแบบลอการิทึมในแอปพลิเคชันคอมพิวเตอร์เฉพาะทาง เช่น ซูเปอร์คอมพิวเตอร์ Gravity Pipe (GRAPE) และแบบจำลองมาร์คอฟที่ซ่อนอยู่
ใช้มาตราส่วนเชิงเส้นรูปตัว L (มีในบางรุ่น):
- หลังจากเลื่อนเคอร์เซอร์ไปทางขวา (สำหรับการบวก) หรือซ้าย (สำหรับการลบ) แล้วเลื่อนกลับไปที่ 0 ก็สามารถอ่านผลลัพธ์ได้

การสรุปโดยทั่วไป

การใช้ มาตราส่วนโมโนโทนิกที่เข้มงวด (เกือบ) ใดๆ ก็ตามการคำนวณอื่นๆ ก็สามารถทำได้ด้วยการเคลื่อนไหวเพียงครั้งเดียว^{[ 8 ]}^{[ 9 ]}ตัวอย่างเช่น มาตราส่วนกำลังสองสามารถใช้เพื่อแก้ปัญหาได้ $x^{2}+y^{2}=z^{2}$ ตัวอย่างเช่น ใช้ในทฤษฎีบทพีทาโกรัสสามารถใช้มาตราส่วนผกผันสำหรับความเท่าเทียมกันได้: ${\frac {1}{x}}+{\frac {1}{y}}={\frac {1}{z}},$ ซึ่งมีประโยชน์สำหรับการคำนวณความต้านทานแบบขนานกำลังแสง ค่าเฉลี่ยฮาร์มอนิกเป็นต้น

การออกแบบ

กฎเชิงเส้นมาตรฐาน

ความกว้างของไม้บรรทัดคำนวณจะระบุตามความกว้างของมาตราส่วน มาตราส่วนบนรุ่น "10 นิ้ว" ที่พบได้ทั่วไปนั้น จริงๆ แล้วมีความกว้าง 25 ซม. เนื่องจากผลิตตามมาตรฐานเมตริก แม้ว่าไม้บรรทัดบางรุ่นจะมีมาตราส่วนที่ยาวกว่าเล็กน้อยเพื่อให้ง่ายต่อการใช้งานเมื่อผลลัพธ์เกินขีดจำกัด ไม้บรรทัดพกพามักจะมีความกว้าง 5 นิ้ว (12 ซม.) ไม้บรรทัดรุ่นที่มีความกว้างประมาณสองเมตร (หลา) ผลิตขึ้นเพื่อแขวนไว้ในห้องเรียนเพื่อวัตถุประสงค์ในการสอน^{[ 10 ]}

โดยทั่วไปแล้ว ขีดแบ่งบนไม้บรรทัดคำนวณจะแสดงมาตราส่วนด้วยความแม่นยำถึงสองหลักสำคัญและผู้ใช้จะประมาณค่าหลักที่สาม ไม้บรรทัดคำนวณคุณภาพสูงบางรุ่นมีตัวเลื่อนขยายภาพที่ทำให้มองเห็นขีดแบ่งได้ง่ายขึ้น ตัวเลื่อนดังกล่าวสามารถเพิ่มความแม่นยำในการอ่านค่าได้เป็นสองเท่า ทำให้ไม้บรรทัดคำนวณขนาด 10 นิ้วใช้งานได้ดีเท่ากับรุ่น 20 นิ้ว

มีการพัฒนาสิ่งอำนวยความสะดวกอื่นๆ อีกมากมาย บางครั้งมาตราส่วนตรีโกณมิติจะมีป้ายกำกับสองสี คือสีดำและสีแดง โดยมีมุมที่เสริมกัน ซึ่งเรียกว่าแบบ "ดาร์มสตัดท์" ไม้บรรทัดคำนวณแบบสองด้านมักจะมีมาตราส่วนบางส่วนซ้ำกันที่ด้านหลัง มาตราส่วนมักจะถูก "แบ่ง" เพื่อให้ได้ความแม่นยำสูงขึ้น ตัวอย่างเช่น แทนที่จะอ่านจากมาตราส่วน A ไปยังมาตราส่วน D เพื่อหาค่ารากที่สอง อาจเป็นไปได้ที่จะอ่านจากมาตราส่วน D ไปยังมาตราส่วน R1 ที่วิ่งจาก 1 ถึงรากที่สองของ 10 หรือไปยังมาตราส่วน R2 ที่วิ่งจากรากที่สองของ 10 ถึง 10 ซึ่งการมีขีดแบ่งย่อยมากขึ้นจะช่วยให้สามารถอ่านคำตอบที่มีตัวเลขสำคัญเพิ่มขึ้นอีกหนึ่งหลักได้

ไม้บรรทัดคำนวณแบบวงกลม

ไม้บรรทัดคำนวณแบบวงกลมมีสองประเภทพื้นฐาน คือ แบบที่มีตัวชี้สองตัว และแบบที่มีจานหมุนอิสระและตัวชี้หนึ่งตัว แบบที่มีตัวชี้สองตัวจะทำการคูณและหารโดยการรักษามุมคงที่ระหว่างตัวชี้ทั้งสองขณะหมุนรอบหน้าปัด ส่วนแบบที่มีตัวชี้ตัวเดียวจะทำงานคล้ายกับไม้บรรทัดคำนวณมาตรฐานโดยการจัดตำแหน่งมาตราส่วนให้เหมาะสม

ข้อได้เปรียบพื้นฐานของไม้บรรทัดคำนวณแบบวงกลมคือ ขนาดที่กว้างที่สุดของเครื่องมือลดลงประมาณ 3 เท่า (เช่น ลดลงπ ) ตัวอย่างเช่น ไม้บรรทัดคำนวณแบบวงกลม ขนาด 10 ซม. (3.9 นิ้ว)จะมีความแม่นยำสูงสุดประมาณเท่ากับไม้บรรทัด คำนวณแบบธรรมดาขนาด 31.4 ซม. (12.4 นิ้ว)ไม้บรรทัดคำนวณแบบวงกลมยังช่วยขจัดปัญหาการคำนวณที่ "นอกมาตราส่วน" เนื่องจากมาตราส่วนได้รับการออกแบบให้ "วนรอบ" ไม่จำเป็นต้องปรับทิศทางใหม่เมื่อผลลัพธ์อยู่ใกล้ 1.0—ไม้บรรทัดจะอยู่บนมาตราส่วนเสมอ อย่างไรก็ตาม สำหรับมาตราส่วนที่ไม่เป็นวงกลมและไม่เป็นเกลียว เช่น S, T และ LL ความกว้างของมาตราส่วนจะแคบลงเพื่อให้มีพื้นที่สำหรับขอบด้านปลาย^[¹¹^]

ไม้บรรทัดคำนวณแบบวงกลมมีความทนทานทางกลไกมากกว่าและมีการเคลื่อนไหวที่ราบรื่นกว่า แต่ความแม่นยำในการจัดแนวสเกลนั้นไวต่อการจัดตำแหน่งศูนย์กลางของแกนหมุน การเบี่ยงเบนเพียงเล็กน้อย0.1 มม. (0.0039 นิ้ว)จากศูนย์กลางของแกนหมุนอาจส่งผลให้เกิด ข้อผิดพลาดในการจัดแนวที่แย่ที่สุดถึง 0.2 มม. (0.0079 นิ้ว )แกนหมุนช่วยป้องกันรอยขีดข่วนบนพื้นผิวและตัวเลื่อน สเกลที่มีความแม่นยำสูงสุดจะอยู่บนวงแหวนด้านนอก แทนที่จะใช้สเกลแบบ "แยก" ไม้บรรทัดคำนวณแบบวงกลมระดับสูงจะใช้สเกลแบบเกลียวสำหรับการคำนวณที่ซับซ้อนกว่า เช่น สเกลลอการิทึมของลอการิทึม ไม้บรรทัดคำนวณแบบวงกลมระดับพรีเมียมขนาด 8 นิ้วรุ่นหนึ่งมีสเกลลอการิทึมแบบเกลียวขนาด 50 นิ้ว ประมาณปี 1970 รุ่นราคาประหยัดจาก BC Boykin (รุ่น 510) มีสเกลถึง 20 สเกล รวมถึงสเกล CD (การคูณ) และสเกลลอการิทึมขนาด 50 นิ้ว RotaRule มีเบรกแรงเสียดทานสำหรับตัวเลื่อน

ข้อเสียหลักของไม้บรรทัดคำนวณแบบวงกลมคือ ความยากในการวางตำแหน่งตัวเลขตามแนวจาน และจำนวนมาตราส่วนที่จำกัด ข้อเสียอีกประการหนึ่งของไม้บรรทัดคำนวณแบบวงกลมคือ มาตราส่วนที่ไม่สำคัญจะอยู่ใกล้ศูนย์กลางมากกว่า และมีความแม่นยำต่ำกว่า นักเรียนส่วนใหญ่เรียนรู้การใช้ไม้บรรทัดคำนวณแบบเส้นตรงมาก่อน

ไม้บรรทัดคำนวณแบบวงกลมรุ่น E6-B เป็น หนึ่งในเครื่องมือที่ยังคงใช้กันอยู่ทั่วโลกในปัจจุบันสร้างขึ้นในทศวรรษ 1930 สำหรับนักบินเพื่อช่วยในการคำนวณระยะทางโดยประมาณ (dead reckoning ) ด้วยความช่วยเหลือของมาตราส่วนที่พิมพ์อยู่บนกรอบ มันยังช่วยในงานอื่นๆ เช่น การแปลงค่าเวลา ระยะทาง ความเร็ว และอุณหภูมิ การแก้ไขข้อผิดพลาดของเข็มทิศ และการคำนวณปริมาณการใช้น้ำมันเชื้อเพลิง ไม้บรรทัดคำนวณที่เรียกกันว่า "วงล้ออธิษฐาน" นี้ยังคงมีจำหน่ายในร้านขายอุปกรณ์การบิน และยังคงใช้กันอย่างแพร่หลาย แม้ว่าGPSจะลดการใช้การคำนวณระยะทางโดยประมาณสำหรับการนำทางทางอากาศ และเครื่องคิดเลขพกพาได้เข้ามาแทนที่ฟังก์ชันหลายอย่างแล้ว แต่ E6-B ยังคงถูกใช้กันอย่างแพร่หลายในฐานะอุปกรณ์หลักหรืออุปกรณ์สำรอง และโรงเรียนการบินส่วนใหญ่กำหนดให้ผู้เรียนต้องมีความเชี่ยวชาญในการใช้งานในระดับหนึ่ง

วงล้อสัดส่วนเป็นไม้บรรทัดคำนวณแบบวงกลมอย่างง่ายที่ใช้ในการออกแบบกราฟิกเพื่อคำนวณอัตราส่วนด้านต่างๆการจัดเรียงค่าขนาดดั้งเดิมและขนาดที่ต้องการบนวงล้อด้านในและด้านนอกจะแสดงอัตราส่วนเป็นเปอร์เซ็นต์ในช่องเล็กๆ แม้ว่าจะไม่เป็นที่นิยมมากนักนับตั้งแต่มีการจัดวางด้วยคอมพิวเตอร์ แต่ก็ยังคงมีการผลิตและใช้งานอยู่

ในปี ค.ศ. 1952 บริษัทผลิตนาฬิกาBreitling จากสวิตเซอร์แลนด์ ได้เปิดตัวนาฬิกาข้อมือสำหรับนักบินที่มีไม้บรรทัดคำนวณแบบวงกลมในตัว ซึ่งออกแบบมาเป็นพิเศษสำหรับการคำนวณการบิน: นาฬิกาBreitling Navitimerไม้บรรทัดคำนวณแบบวงกลมของ Navitimer ซึ่ง Breitling เรียกว่า "คอมพิวเตอร์นำทาง" มีฟังก์ชันแสดงความเร็วลมอัตรา/เวลาในการขึ้น/ลง เวลาบิน ระยะทาง และอัตราการสิ้นเปลืองเชื้อเพลิง รวมถึงฟังก์ชันการแปลงหน่วย กิโลเมตรเป็น ไมล์ทะเล และแกลลอนเป็นลิตรด้วย

ไม้บรรทัดคำนวณแบบวงกลมอย่างง่าย ผลิตโดยบริษัท Concise Co., Ltd. โตเกียว ประเทศญี่ปุ่น มีมาตราส่วนเพียงมาตราส่วนผกผัน มาตราส่วนกำลังสอง และมาตราส่วนกำลังสาม ด้านหลังมีรายการตัวประกอบการแปลงหน่วยเมตริก / อิมพีเรียล 38 รายการที่เป็นประโยชน์
ไม้บรรทัดคำนวณแบบวงกลมของรัสเซียที่สร้างขึ้นคล้ายนาฬิกาพก ซึ่งทำงานเหมือนไม้บรรทัดคำนวณแบบเข็มเดี่ยว เนื่องจากเข็มทั้งสองเชื่อมต่อกัน
ไม้บรรทัดคำนวณสองมาตราส่วนในตัวแบบแหวน
ไม้บรรทัดคำนวณแบบวงกลม Pickett พร้อมตัวชี้สองตัว (ความกว้าง 4.25 นิ้ว/10.9 ซม.) ด้านหลังมีมาตราส่วนเพิ่มเติมและตัวชี้หนึ่งตัว
นาฬิกาข้อมือ Breitling Navitimerพร้อมไม้บรรทัดคำนวณแบบวงกลม
ด้านหน้าของเครื่องทำความสะอาดจานหมุน Boykin RotaRule รุ่น 510
ด้านหลังของเครื่องทำความสะอาดจานหมุน Boykin RotaRule รุ่น 510
เครื่องคิดเลขพกพา Sperry 4016 สไตล์นาฬิกาพก

ไม้บรรทัดคำนวณทรงกระบอก

ไม้บรรทัดคำนวณทรงกระบอกมีสองแบบ คือ แบบที่มีมาตราส่วนเป็นเกลียว เช่นเครื่องคิดเลข Fuller , Otis KingและBygraveและแบบที่มีแท่ง เช่น Thacher และ Loga บางรุ่น ไม่ว่าจะเป็นแบบใด ข้อดีคือมาตราส่วนที่ยาวกว่ามาก และด้วยเหตุนี้จึงอาจมีความแม่นยำมากกว่าไม้บรรทัดแบบตรงหรือแบบวงกลม

เครื่องคิดเลข Fuller ปี 1928
โอทิส คิง รุ่น เค
ไม้บรรทัดคำนวณไบกราฟ
ไม้บรรทัดคำนวณของ Thacher ประมาณปี ค.ศ. 1890

วัสดุ

โดยทั่วไปแล้ว ไม้บรรทัดคำนวณจะทำจากไม้เนื้อแข็งที่มีความหนาแน่นและคงตัวค่อนข้างดี เช่นไม้มะฮอกกานีหรือไม้บ็อกซ์วูดโดยมีตัวชี้ทำจากแก้วและโลหะ มีการใช้โลหะอะลูมิเนียม และอย่างน้อยก็มีเครื่องมือที่มีความแม่นยำสูงชนิดหนึ่งที่ทำจากเหล็ก

ในปี พ.ศ. 2438 บริษัท Hemmi ของญี่ปุ่นเริ่มผลิตไม้บรรทัดคำนวณจาก ไม้ไผ่หุ้ม เซลลูลอยด์ซึ่งมีข้อดีคือมีความคงตัวทางมิติ แข็งแรง และหล่อลื่นตัวเองได้ตามธรรมชาติ ไม้บรรทัดคำนวณไม้ไผ่เหล่านี้ถูกนำเข้ามาในสวีเดนในเดือนกันยายน พ.ศ. 2476 ^{[ 12 ]}และอาจจะนำเข้ามาใช้ในเยอรมนีก่อนหน้านั้นเล็กน้อย

นอกจากนี้ ยังมีการผลิตสเกลจากเซลลูลอยด์หรือพอลิเมอร์อื่นๆ หรือพิมพ์ลงบนอะลูมิเนียม ต่อมา ตัวชี้เมาส์ถูกขึ้นรูปจากอะคริลิกหรือโพลีคาร์บอเนตบางครั้งก็มีพื้นผิวรองรับเป็นเทฟลอน

ไม้บรรทัดคำนวณคุณภาพสูงทั้งหมดจะมีตัวเลขและมาตราส่วนสลักลึก แล้วจึงเติมด้วยสีหรือเรซิน อื่นๆ ไม้บรรทัดคำนวณที่ทาสีหรือพิมพ์นั้นถือว่าด้อยกว่า เพราะเครื่องหมายอาจสึกหรอหรือเสียหายจากสารเคมีได้ อย่างไรก็ตาม บริษัท Pickett & Eckel ซึ่งเป็นบริษัทผลิตไม้บรรทัดคำนวณของอเมริกา ผลิตเฉพาะไม้บรรทัดคำนวณที่มีมาตราส่วนพิมพ์เท่านั้นไม้บรรทัดคำนวณคุณภาพสูงจะมีกลไกการล็อกที่ชาญฉลาดเพื่อป้องกันไม่ให้ไม้บรรทัดหลุดออกจากกันโดยไม่ตั้งใจ และมีกันชนเพื่อป้องกันมาตราส่วนและตัวชี้จากการเสียดสีกับโต๊ะ

ประวัติศาสตร์

วิลเลียม ออทเทรด (ค.ศ. 1575–1660) ผู้ประดิษฐ์ไม้บรรทัดคำนวณ

ไม้บรรทัดคำนวณถูกประดิษฐ์ขึ้นราวปี ค.ศ. 1620–1630 ไม่นานหลังจากที่จอห์น เนเปียร์ตีพิมพ์แนวคิดเรื่องลอการิทึมในปี ค.ศ. 1620 เอ็ดมันด์ กันเตอร์แห่งออกซ์ฟอร์ดได้พัฒนาอุปกรณ์คำนวณที่มีมาตราส่วนลอการิทึมเดียว โดยสามารถใช้เครื่องมือวัดเพิ่มเติมในการคูณและหารได้^{[ 13 ]}ในราวปี ค.ศ. 1622 วิลเลียม ออทเทรด แห่งเคมบริดจ์ได้รวม ไม้บรรทัดคำนวณแบบพกพาของกันเตอร์สองอันเข้าด้วยกันเพื่อสร้างอุปกรณ์ที่เป็นที่รู้จักกันดีว่าเป็นไม้บรรทัดคำนวณในปัจจุบัน^{[ 14 ]}ออทเทรดเข้าไปพัวพันกับข้อโต้แย้งที่รุนแรงเกี่ยวกับลำดับความสำคัญ กับ ริชาร์ด เดลาเมนอดีตนักเรียนของเขาและการอ้างสิทธิ์ก่อนหน้าของเอ็ดมันด์ วิงเก ต แนวคิดของออทเทรดได้รับการเผยแพร่สู่สาธารณะในสิ่งพิมพ์ของวิลเลียม ฟอร์สเตอร์ นักเรียนของเขาในปี ค.ศ. 1632 และ 1653 เท่านั้น

ในปี ค.ศ. 1677 เฮนรี ค็อกเกสฮอลล์ ได้สร้างไม้บรรทัดพับได้ขนาดสองฟุตสำหรับใช้ในการวัดไม้ ซึ่งเรียกว่าไม้บรรทัดคำนวณค็อกเกสฮอลล์ (Coggeshall slide rule ) ทำให้การใช้งานไม้บรรทัดคำนวณขยายขอบเขตไปไกลกว่าการคำนวณทางคณิตศาสตร์

ในปี ค.ศ. 1722 วอร์เนอร์ได้แนะนำมาตราส่วนสองและสามทศวรรษ และในปี ค.ศ. 1755 เอเวอราดได้รวมมาตราส่วนกลับด้านเข้าไปด้วย โดยทั่วไปแล้วไม้บรรทัดคำนวณที่มีมาตราส่วนทั้งหมดเหล่านี้เรียกว่าไม้บรรทัด "โพลีเฟส"

ในปี ค.ศ. 1815 ปีเตอร์ มาร์ค โรเจ็ต ได้ประดิษฐ์ไม้บรรทัดคำนวณแบบลอการิทึม ซึ่งมีมาตราส่วนที่แสดงค่าลอการิทึมของลอการิทึม ทำให้ผู้ใช้สามารถคำนวณที่เกี่ยวข้องกับรากและเลขยกกำลังได้โดยตรง ซึ่งมีประโยชน์อย่างยิ่งสำหรับเลขยกกำลังที่เป็นเศษส่วน

ในปี ค.ศ. 1821 นาธาเนียล โบว์ดิทช์ได้อธิบายในหนังสือAmerican Practical Navigatorเกี่ยวกับ "ไม้บรรทัดเลื่อน" ซึ่งประกอบด้วยฟังก์ชันตรีโกณมิติที่ปรับขนาดแล้วบนส่วนที่คงที่ และเส้นของลอการิทึมไซน์และลอการิทึมแทนบนส่วนที่เลื่อนได้ ซึ่งใช้ในการแก้ปัญหาการนำทาง

ในปี พ.ศ. 2388 พอล คาเมรอน แห่งกลาสโกว์ ได้นำเสนอไม้บรรทัดคำนวณทางทะเลที่สามารถตอบคำถามเกี่ยวกับการนำทางได้ รวมถึงไรต์แอสเซนชันและ เด คลิเนชันของดวงอาทิตย์และดาวฤกษ์หลัก^{[ 15 ]}

รูปแบบสมัยใหม่

วิศวกรกำลังใช้ไม้บรรทัดคำนวณ โดยมีเครื่องคิดเลขเชิงกลอยู่ด้านหลัง ในช่วงกลางศตวรรษที่ 20

ไม้บรรทัดคำนวณแบบทันสมัยกว่าถูกประดิษฐ์ขึ้นในปี ค.ศ. 1859 โดยร้อยโทอาเมเด แมนน์ไฮม์ แห่ง กองปืนใหญ่ฝรั่งเศส ซึ่งโชคดีที่ไม้บรรทัดของเขาผลิตโดยบริษัทที่มีชื่อเสียงระดับประเทศ และได้รับการยอมรับจากกองปืนใหญ่ฝรั่งเศส ไม้บรรทัดของแมนน์ไฮม์มีการปรับปรุงที่สำคัญสองประการที่ทำให้ใช้งานง่ายกว่าไม้บรรทัดคำนวณอเนกประสงค์แบบเดิม ไม้บรรทัดเหล่านี้มีมาตราส่วนพื้นฐานสี่มาตราส่วน ได้แก่ A, B, C และ D โดยมาตราส่วน D เป็นมาตราส่วนลอการิทึมแบบทศวรรษเดียว มาตราส่วน C มีสองทศวรรษเช่นเดียวกับ A และ B การคำนวณส่วนใหญ่จะทำบนมาตราส่วน A และ B ส่วนมาตราส่วน D ใช้สำหรับการหาค่ากำลังสองและรากที่สองเท่านั้น

มันน์ไฮม์ได้เปลี่ยนมาตราส่วน C เป็นมาตราส่วนทศวรรษเดียว และทำการคำนวณส่วนใหญ่ด้วยมาตราส่วน C และ D แทนที่จะเป็น A และ B เนื่องจากมาตราส่วน C และ D เป็นมาตราส่วนทศวรรษเดียว จึงสามารถอ่านค่าได้อย่างแม่นยำยิ่งขึ้น ทำให้ผลลัพธ์ของไม้บรรทัดคำนวณมีความถูกต้องมากขึ้น การเปลี่ยนแปลงนี้ยังทำให้การคำนวณกำลังสองและรากที่สองทำได้ง่ายขึ้นด้วย นอกจากนี้ ไม้บรรทัดคำนวณของมันน์ไฮม์ยังมีตัวชี้บอกค่า ซึ่งแตกต่างจากไม้บรรทัดคำนวณก่อนหน้านี้เกือบทั้งหมด ทำให้สามารถเปรียบเทียบมาตราส่วนต่างๆ ได้อย่างง่ายดายและแม่นยำตลอดความกว้างของไม้บรรทัด ไม้บรรทัดคำนวณ "ไม้บรรทัดคำนวณของมันน์ไฮม์" จึงกลายเป็นมาตรฐานการจัดเรียงไม้บรรทัดคำนวณในช่วงปลายศตวรรษที่ 19 และยังคงเป็นมาตรฐานทั่วไปตลอดช่วงยุคของไม้บรรทัดคำนวณ

การเติบโตของ วิชาชีพ วิศวกรรมในช่วงปลายศตวรรษที่ 19 ส่งผลให้มีการใช้ไม้บรรทัดคำนวณอย่างแพร่หลาย โดยเริ่มจากในยุโรปและในที่สุดก็แพร่หลายไปยังสหรัฐอเมริกาด้วย ไม้บรรทัดคำนวณแบบสองชั้นถูกคิดค้นโดย William Cox ในปี 1891 และผลิตโดยบริษัท Keuffel and Esserแห่งนิวยอร์ก^{[ 16 ]}^{[ 17 ]}

ในปี ค.ศ. 1881 เอ็ดวิน แธเชอร์ นักประดิษฐ์ชาวอเมริกัน ได้คิดค้นไม้บรรทัดทรงกระบอก ซึ่งมีมาตราส่วนที่ยาวกว่าไม้บรรทัดเชิงเส้นมาตรฐานมาก จึงสามารถคำนวณได้อย่างแม่นยำยิ่งขึ้น ประมาณสี่ถึงห้าหลักสำคัญ อย่างไรก็ตาม ไม้บรรทัดของแธเชอร์มีราคาค่อนข้างสูงและไม่สามารถพกพาได้ จึงถูกนำไปใช้ในจำนวนที่จำกัดกว่าไม้บรรทัดคำนวณแบบดั้งเดิมมาก

งานทางดาราศาสตร์ยังต้องการการคำนวณที่แม่นยำ และในศตวรรษที่ 19 ประเทศเยอรมนี มีการใช้ไม้บรรทัดคำนวณเหล็กยาวประมาณสองเมตรในหอดูดาวแห่งหนึ่ง โดยมีกล้องจุลทรรศน์ติดอยู่ด้วย ทำให้มีความแม่นยำถึงทศนิยมหกตำแหน่ง

ศตวรรษที่ 20

ในช่วงทศวรรษ 1920 นักเขียนนวนิยายและวิศวกรNevil Shute Norway (เขาตั้งชื่ออัตชีวประวัติของเขาว่าSlide Rule ) เป็นหัวหน้าผู้คำนวณในการออกแบบเรือเหาะ British R100ให้กับVickers Ltd.ตั้งแต่ปี 1924 การคำนวณความเค้นสำหรับเฟรมขวางแต่ละเฟรมต้องใช้การคำนวณโดยผู้คำนวณ สอง คน (คน) โดยใช้ไม้บรรทัดคำนวณทรงกระบอกของ Fullerเป็นเวลาสองหรือสามเดือน สมการพร้อมกันประกอบด้วยปริมาณที่ไม่ทราบค่ามากถึงเจ็ดปริมาณ ใช้เวลาประมาณหนึ่งสัปดาห์ในการแก้ และต้องทำซ้ำโดยเลือกสายหย่อนที่แตกต่างกันหากการเดาว่าสายรัศมีแปดเส้นใดหย่อนนั้นผิด และหนึ่งในสายที่เดาว่าหย่อนนั้นไม่หย่อน หลังจากทำงานหนักหลายเดือนจนต้องเขียนคำนวณลง บนกระดาษ ฟูลสแคป ประมาณห้าสิบ แผ่น "ความจริงก็ปรากฏ (และ) ก่อให้เกิดความพึงพอใจที่เกือบจะเทียบเท่ากับประสบการณ์ทางศาสนา" ^{[ 18 ]}

ในปี พ.ศ. 2480 นักฟิสิกส์Lucy Haynerได้ออกแบบและสร้างไม้บรรทัดคำนวณแบบวงกลมใน รูป แบบอักษรเบรลล์^{[ 19 ]}

ตลอดช่วงทศวรรษ 1950 และ 1960 ไม้บรรทัดคำนวณเป็นสัญลักษณ์ของวิชาชีพวิศวกรเช่นเดียวกับที่หูฟังทางการ แพทย์ เป็นสัญลักษณ์ของวิชาชีพแพทย์^{[ 20 ]}

ไม้บรรทัดคำนวณอลูมิเนียมยี่ห้อ Pickett ถูกนำติดตัวไปใน ภารกิจอวกาศ ของโครงการ Apolloรุ่น N600-ES ของBuzz Aldrinที่นำติดตัวไปดวงจันทร์ในภารกิจ Apollo 11ถูกขายในการประมูลในปี 2550 ^{[ 21 ]}รุ่น N600-ES ที่นำติดตัวไปในภารกิจApollo 13 ในปี 2513 ปัจจุบันเป็นของพิพิธภัณฑ์การบินและอวกาศแห่งชาติ^{[ 22 ]}

นักศึกษาวิศวกรรมและวิศวกรบางคนพกไม้บรรทัดคำนวณขนาด 10 นิ้วไว้ในซองคาดเข็มขัด ซึ่งเป็นภาพที่พบเห็นได้ทั่วไปในวิทยาเขตแม้กระทั่งในช่วงกลางทศวรรษ 1970 จนกระทั่งมีการคิดค้นเครื่องคิดเลขดิจิทัลขนาดพกพา นักศึกษาอาจเก็บไม้บรรทัดขนาด 10 หรือ 20 นิ้วไว้สำหรับงานที่ต้องการความแม่นยำที่บ้านหรือที่ทำงาน^{[ 23 ]}พร้อมกับพกไม้บรรทัดคำนวณขนาด 5 นิ้วติดตัวไปด้วย

ในปี พ.ศ. 2547 นักวิจัยด้านการศึกษา David B. Sher และ Dean C. Nataro ได้คิดค้นไม้บรรทัดคำนวณแบบใหม่โดยอิงจากprosthaphaeresisซึ่งเป็นอัลกอริทึมสำหรับการคำนวณผลคูณอย่างรวดเร็วซึ่งมีมาก่อนลอการิทึม อย่างไรก็ตาม มีความสนใจในทางปฏิบัติเพียงเล็กน้อยในการสร้างไม้บรรทัดคำนวณดังกล่าวเกินกว่าต้นแบบเริ่มต้น^{[ 24 ]}

เครื่องคิดเลขเฉพาะทาง

ไม้บรรทัดคำนวณมักถูกออกแบบให้มีความเชี่ยวชาญเฉพาะด้านแตกต่างกันไปตามสาขาการใช้งาน เช่น ภาษีสรรพสามิต การคำนวณพิสูจน์อักษร วิศวกรรม การนำทาง เป็นต้น และไม้บรรทัดคำนวณบางชนิดก็มีความเชี่ยวชาญเฉพาะด้านอย่างมากสำหรับการใช้งานที่แคบมาก ตัวอย่างเช่น แคตตาล็อกของ John Rabone & Sons ปี 1892 ระบุ "เทปวัดและเกจวัดวัว" ซึ่งเป็นอุปกรณ์สำหรับประมาณน้ำหนักของวัวจากขนาดที่วัดได้

มีไม้บรรทัดคำนวณเฉพาะทางมากมายสำหรับการใช้งานด้านการถ่ายภาพ ตัวอย่างเช่นแอคติโนกราฟของเฮอร์เตอร์และดริฟฟิลด์เป็นอุปกรณ์สองแผ่นที่ทำจากไม้บ็อกซ์วูด ทองเหลือง และกระดาษแข็ง สำหรับประมาณค่าการ เปิดรับ แสงจากเวลาของวัน เวลาของปี และละติจูด

ไม้บรรทัดคำนวณเฉพาะทางถูกประดิษฐ์ขึ้นเพื่อใช้ในงานวิศวกรรม ธุรกิจ และการธนาคารหลายรูปแบบ โดยมักจะมีการคำนวณทั่วไปที่แสดงออกมาโดยตรงในรูปแบบมาตราส่วนพิเศษ เช่น การคำนวณเงินกู้ ปริมาณการซื้อที่เหมาะสม หรือสมการทางวิศวกรรมเฉพาะ ตัวอย่างเช่น บริษัท Fisher Controlsได้จำหน่ายไม้บรรทัดคำนวณที่ปรับแต่งมาเพื่อใช้ในการแก้สมการที่ใช้ในการเลือกขนาดวาล์วควบคุมการไหลในอุตสาหกรรมที่เหมาะสม^{[ 25 ]}

นักอุตุนิยมวิทยาในหน่วยงานพยากรณ์อากาศใช้ไม้บรรทัดคำนวณสำหรับบอลลูนนำร่องเพื่อกำหนดความเร็วลมระดับสูงจากบอลลูนนำร่องที่บรรจุไฮโดรเจนหรือฮีเลียมที่กำลังลอยขึ้น^{[ 26 ]}

E6 -Bคือไม้บรรทัดคำนวณแบบวงกลมที่นักบินและนักเดินเรือใช้

ไม้บรรทัดคำนวณแบบวงกลมสำหรับประมาณวันที่ตกไข่และความสามารถในการมีบุตรเรียกว่า เครื่อง คำนวณแบบวงล้อ^{[ 27 ]}

เอกสารเผยแพร่ของกระทรวงกลาโหมจากปี 1962 ^{[ 28 ]}ที่น่าอับอายได้รวมไม้บรรทัดคำนวณแบบวงกลมสำหรับวัตถุประสงค์พิเศษเพื่อคำนวณผลกระทบจากการระเบิด แรงดันเกิน และการได้รับรังสีจากผลผลิตที่กำหนดของระเบิดปรมาณู^{[ 29 ]}

คอมพิวเตอร์การบิน E6-B
เกจวัดวัว John Rabone & Sons ปี 1892
เครื่องบันทึกรังสีของเฮอร์เตอร์และดริฟฟิลด์
ไม้บรรทัดคำนวณทางคณิตศาสตร์ที่กองทัพสวิสใช้ระหว่างปี 1914 ถึง 1940
ตัวบวกเศษส่วนที่หายาก

ปฏิเสธ

ความสำคัญของไม้บรรทัดคำนวณเริ่มลดลงเมื่อคอมพิวเตอร์อิเล็กทรอนิกส์ ซึ่งเป็นทรัพยากรใหม่แต่หายากในทศวรรษ 1950 เริ่มแพร่หลายมากขึ้นในหมู่ผู้ทำงานด้านเทคนิคในช่วงทศวรรษ 1960

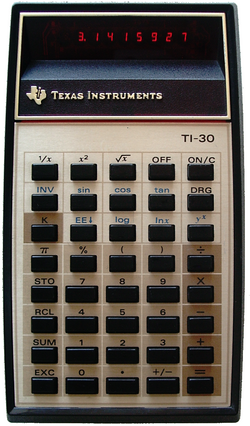

ขั้นตอนแรกของการเปลี่ยนจากไม้บรรทัดคำนวณคือการแนะนำเครื่องคิดเลขวิทยาศาสตร์ แบบตั้งโต๊ะอิเล็กทรอนิกส์ราคาไม่แพง ซึ่งรวมถึงWang Laboratories LOCI-2 ^{[ 30 ]}^{[ 31 ]}ที่เปิดตัวในปี 1965 ซึ่งใช้ลอการิทึมสำหรับการคูณและการหาร และHewlett-Packard HP 9100Aที่เปิดตัวในปี 1968 ^{[ 32 ]}ทั้งสองเครื่องนี้สามารถตั้งโปรแกรมได้และมีฟังก์ชันเลขชี้กำลังและลอการิทึม HP ยังมีฟังก์ชันตรีโกณมิติ (ไซน์ โคไซน์ และแทนเจนต์) และฟังก์ชันตรีโกณมิติไฮเปอร์โบลิกด้วย HP ใช้ ขั้นตอนวิธี CORDIC (coordinate rotation digital computer) ^{[ 33 ]}ซึ่งช่วยให้สามารถคำนวณฟังก์ชันตรีโกณมิติได้โดยใช้เพียงการเลื่อนและการบวกเท่านั้น วิธีนี้ช่วยอำนวยความสะดวกในการพัฒนาเครื่องคิดเลขวิทยาศาสตร์ที่มีขนาดเล็กลงเรื่อยๆ

เช่นเดียวกับคอมพิวเตอร์เมนเฟรม การมีเครื่องคอมพิวเตอร์แบบตั้งโต๊ะไม่ได้ส่งผลกระทบอย่างมีนัยสำคัญต่อการใช้งานไม้บรรทัดคำนวณอย่างแพร่หลาย จนกระทั่งเครื่องคิดเลขวิทยาศาสตร์อิเล็กทรอนิกส์แบบพกพาราคาถูกเริ่มวางจำหน่ายในช่วงกลางทศวรรษ 1970 ซึ่งหลังจากนั้นการใช้งานไม้บรรทัดคำนวณก็ลดลงอย่างรวดเร็ว เครื่องคิดเลขวิทยาศาสตร์ Hewlett-Packard HP-35 ขนาดพก พาเป็นอุปกรณ์พกพารุ่นแรก แต่มีราคา395 ดอลลาร์สหรัฐในปี 1972 (เทียบเท่ากับ 3,040 ดอลลาร์สหรัฐในปี 2025)ซึ่งเป็นราคาที่สมเหตุสมผลสำหรับวิศวกรบางคน แต่แพงเกินไปสำหรับนักเรียนส่วนใหญ่

ประมาณปี 1974 เครื่องคิดเลขวิทยาศาสตร์อิเล็กทรอนิกส์แบบพกพาราคาประหยัดเริ่มทำให้ไม้บรรทัดคำนวณล้าสมัยไปมาก^{[ 34 ]}^{[ 35 ]}^{[ 36 ]}^{[ 37 ]}ในปี 1975 เครื่องคิดเลขอิเล็กทรอนิกส์พื้นฐานสี่ฟังก์ชันสามารถซื้อได้ในราคาต่ำกว่า 50 ดอลลาร์ (เทียบเท่ากับ299 ดอลลาร์ ในปี 2025 ) และในปี 1976 เครื่องคิดเลขวิทยาศาสตร์ TI-30วางจำหน่ายในราคาต่ำกว่า 25 ดอลลาร์ (เทียบเท่ากับ141 ดอลลาร์ ในปี 2025 )

ปี 1980 เป็นปีสุดท้ายของ การแข่งขัน University Interscholastic League (UIL) ในรัฐเท็กซัสที่ใช้ไม้บรรทัดคำนวณ UIL ก่อตั้งขึ้นครั้งแรกในปี 1910 เพื่อจัดการแข่งขันด้านวรรณกรรม แต่ต่อมาได้กลายเป็นหน่วยงานกำกับดูแลการแข่งขันกีฬาของโรงเรียนด้วย^{[ 38 ]}

การเปรียบเทียบกับเครื่องคิดเลขดิจิทัล

แม้ในช่วงที่ได้รับความนิยมสูงสุด ไม้บรรทัดคำนวณก็ไม่ได้รับความนิยมจากประชาชนทั่วไป^{[ 39 ]}การบวกและการลบไม่ใช่การดำเนินการที่รองรับได้ดีบนไม้บรรทัดคำนวณ และการคำนวณบนไม้บรรทัดคำนวณมักจะช้ากว่าการคำนวณบนเครื่องคิดเลข^{[ 40 ]}สิ่งนี้ทำให้วิศวกรใช้สมการทางคณิตศาสตร์ที่สนับสนุนการดำเนินการที่ง่ายบนไม้บรรทัดคำนวณมากกว่าฟังก์ชันที่แม่นยำกว่าแต่ซับซ้อนกว่า การประมาณค่าเหล่านี้อาจนำไปสู่ความไม่แม่นยำและข้อผิดพลาด^{[ 41 ]}ในทางกลับกัน การทำงานด้วยมือและในเชิงพื้นที่ของไม้บรรทัดคำนวณช่วยปลูกฝังสัญชาตญาณเกี่ยวกับความสัมพันธ์เชิงตัวเลขและมาตราส่วนในผู้ใช้ ซึ่งผู้ที่ใช้แต่เครื่องคิดเลขดิจิทัลมักจะขาด^{[ 42 ]}ไม้บรรทัดคำนวณจะแสดงเงื่อนไขทั้งหมดของการคำนวณพร้อมกับผลลัพธ์ จึงช่วยขจัดความไม่แน่นอนเกี่ยวกับการคำนวณที่ดำเนินการจริง จึงมีการเปรียบเทียบกับสัญกรณ์โปแลนด์แบบย้อนกลับ (RPN) ที่ใช้ในเครื่องคิดเลขอิเล็กทรอนิกส์^{[ 43 ]}

ไม้บรรทัดคำนวณต้องใช้การคำนวณขนาดของคำตอบแยกต่างหาก เพื่อกำหนดตำแหน่งจุดทศนิยมในผลลัพธ์ ตัวอย่างเช่น 1.5 × 30 (ซึ่งเท่ากับ 45) จะแสดงผลลัพธ์เดียวกันกับ1,500,000 × 0.03 ( ซึ่งเท่ากับ45,000 ) การคำนวณแยกต่างหากนี้บังคับให้ผู้ใช้ต้องจดจำขนาดไว้ในหน่วยความจำระยะสั้น (ซึ่งมีโอกาสผิดพลาดสูง) จดบันทึก (ซึ่งยุ่งยาก) หรือพิจารณาเหตุผลใน ทุกขั้นตอน (ซึ่งทำให้เสียสมาธิจากข้อกำหนดการคำนวณอื่นๆ)

ความแม่นยำทางคณิตศาสตร์โดยทั่วไปของไม้บรรทัดคำนวณอยู่ที่ประมาณสามหลักสำคัญเมื่อเทียบกับเครื่องคิดเลขดิจิทัลที่มีหลายหลัก เนื่องจากลำดับความสำคัญของขนาดมีความสำคัญสูงสุดเมื่อใช้ไม้บรรทัดคำนวณ ผู้ใช้จึงมีโอกาสน้อยที่จะทำผิดพลาดในเรื่อง ความแม่นยำที่ ผิดพลาด

เมื่อทำการคูณหรือหารด้วยจำนวนเดียวกันหลายๆ ครั้ง คำตอบมักจะสามารถหาได้โดยเพียงแค่เหลือบมองไม้บรรทัดคำนวณโดยไม่ต้องทำการปรับแต่งใดๆ วิธีนี้มีประโยชน์อย่างยิ่งในการคำนวณเปอร์เซ็นต์ (เช่น คะแนนสอบ) หรือการเปรียบเทียบราคา (เช่น ราคาต่อกิโลกรัม) การคำนวณ ความเร็ว-เวลา-ระยะทาง หลายๆ ครั้ง สามารถทำได้โดยไม่ต้องใช้มือ เพียงแค่เหลือบมองไม้บรรทัดคำนวณ การแปลงหน่วยเชิงเส้นอื่นๆ ที่มีประโยชน์ เช่น การแปลงปอนด์เป็นกิโลกรัม ก็สามารถทำเครื่องหมายบนไม้บรรทัดและนำไปใช้ในการคำนวณได้โดยตรง

เนื่องจากไม้บรรทัดคำนวณเป็นระบบกลไกล้วนๆ จึงไม่ขึ้นอยู่กับไฟฟ้าจากระบบสายส่งหรือแบตเตอรี่ ความไม่แม่นยำทางกลไกในไม้บรรทัดคำนวณที่ผลิตอย่างไม่ดี หรือบิดเบี้ยวเนื่องจากความร้อนหรือการใช้งาน จะนำไปสู่ข้อผิดพลาด

นักเดินเรือหลายคนมักเก็บไม้บรรทัดคำนวณไว้เป็นอุปกรณ์สำรองสำหรับการนำทางในกรณีที่ไฟฟ้าขัดข้องหรือแบตเตอรี่หมดระหว่างการเดินทางระยะไกล ไม้บรรทัดคำนวณยังคงใช้กันทั่วไปในวงการการบิน โดยเฉพาะเครื่องบินขนาดเล็ก มีเพียงคอมพิวเตอร์การบินแบบบูรณาการที่มีราคาแพงและใช้งานเฉพาะทางเท่านั้นที่จะมาแทนที่ไม้บรรทัดคำนวณ ไม่ใช่เครื่องคิดเลขทั่วไป ไม้บรรทัดคำนวณแบบวงกลม E6-Bที่นักบินใช้ยังคงผลิตอย่างต่อเนื่องและมีจำหน่ายในหลายรุ่น นาฬิกาข้อมือบางรุ่นที่ออกแบบมาสำหรับการใช้งานด้านการบินยังคงมีมาตราส่วนไม้บรรทัดคำนวณเพื่อให้สามารถคำนวณได้อย่างรวดเร็ว Citizen Skyhawk AT และ Seiko Flightmaster SNA411 เป็นสองตัวอย่างที่น่าสนใจ^{[ 44 ]}

การใช้งานร่วมสมัย

แม้ในศตวรรษที่ 21 บางคนก็ยังคงชอบใช้ไม้บรรทัดคำนวณมากกว่าเครื่องคิดเลขอิเล็กทรอนิกส์ในฐานะอุปกรณ์คำนวณที่ใช้งานได้จริง บางคนเก็บไม้บรรทัดคำนวณเก่าไว้ด้วยความคิดถึง หรือสะสมไว้เป็นงานอดิเรก^{[ 45 ]}

There are still a handful of sources for brand new slide rules. The Concise Company of Tokyo, which began as a manufacturer of circular slide rules in July 1954,^[46] continues to make and sell them today. In September 2009, on-line retailer ThinkGeek introduced its own brand of straight slide rules, described as "faithful replica[s]" that were "individually hand tooled".^[47] These were no longer available in 2012.^[47] In addition, Faber-Castell had a number of slide rules in inventory, available for international purchase through their web store, until mid 2018.^[48]

Collections

The MIT Museum in Cambridge, Massachusetts, has a collection of hundreds of slide rules, nomograms, and mechanical calculators.^[49] The Keuffel and Esser Company collection, from the slide rule manufacturer formerly located in Hoboken, New Jersey, was donated to MIT around 2005, substantially expanding existing holdings.^[50] Selected items from the collection are usually on display at the museum.^[51]^[52]

The International Slide Rule Museum is claimed to be "[the world's] most extensive resource for all things concerning slide rules and logarithmic calculators".^[53] The museum's Web page includes extensive literature relative to slide rules in its "Slide Rule Library" section.^[54]
