อินเทลคอร์
โลโก้ตั้งแต่ปี 2023 | |
| ข้อมูลทั่วไป | |
|---|---|
| เปิดตัว | มกราคม พ.ศ. 2549 |
| ทำการตลาดโดย | อินเทล |
| ออกแบบโดย | อินเทล |
| ผู้ผลิตทั่วไป |
|
| ผลงาน | |
| ความเร็วสัญญาณนาฬิกาCPU สูงสุด | 400 เมกะเฮิร์ตซ์ ถึง 6.2 กิกะ เฮิร์ตซ์ |
| ข้อกำหนดทางกายภาพ | |
| แกนกลาง |
|
| จีพี | เทคโนโลยีกราฟิก Intel |
| เต้ารับ | |
| แคช | |
| แคช L1 | สูงสุด 112 KB ต่อ P-core 96 KB ต่อ E-core หรือ LP E-core |
| แคช L2 | Core และ Core 2: สูงสุด 12 MB Nehalem-present: สูงสุด 2 MB ต่อP-coreและสูงสุด 3 MB ต่อคลัสเตอร์E-core |
| แคช L3 | สูงสุด 36 MB |
| สถาปัตยกรรมและการจำแนกประเภท | |
| โหนดเทคโนโลยี | 65 นาโนเมตรถึงIntel 4และ TSMC N5 |
| สถาปัตยกรรมไมโคร | |
| ชุดคำสั่ง | x86-64 |
| คำแนะนำ | MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, AVX2, AVX-512, TSX, AES-NI, FMA3, AVX-VNNI |
| ส่วนขยาย |
|
| ผลิตภัณฑ์ รุ่นต่างๆ | |
| ชื่อแบรนด์ |
|
| ตัวแปร |
|
| ประวัติศาสตร์ | |
| บรรพบุรุษ | เพนเทียมเซเลอรอน |

Intel Coreคือตระกูลหน่วยประมวลผลกลาง (CPU) แบบมัลติคอร์ (ยกเว้น Core Solo และ Core 2 Solo) สำหรับ ตลาดคอมพิวเตอร์ ระดับกลางระบบฝังตัว เวิร์กสเตชัน ระดับไฮเอนด์ ผู้ใช้งานระดับสูง และเกม ซึ่งจัดจำหน่ายโดยบริษัท Intel Corporation โปรเซสเซอร์เหล่านี้เข้ามาแทนที่โปรเซสเซอร์ Pentiumระดับกลางถึงระดับสูงที่มีอยู่เดิมในขณะที่เปิดตัว ทำให้ Pentium ย้ายไปอยู่ในตลาดคอมพิวเตอร์ระดับกลางราคาประหยัด นอกจากนี้ ยังมีโปรเซสเซอร์ Core เวอร์ชันที่เหมือนกันหรือมีประสิทธิภาพมากกว่าจำหน่ายในชื่อ โปรเซสเซอร์ Xeonสำหรับตลาดเซิร์ฟเวอร์และเวิร์กสเตชัน ด้วย
โปรเซสเซอร์ Core เปิดตัวในเดือนมกราคม 2549 ในฐานะซีรีส์สำหรับอุปกรณ์พกพาเท่านั้น โดยประกอบด้วยรุ่นแบบแกนเดี่ยวและแกนคู่ ต่อมาในเดือนกรกฎาคม ได้มีการเปิดตัวซีรีส์ Core 2 ซึ่งรวมถึงโปรเซสเซอร์สำหรับเดสก์ท็อปและอุปกรณ์พกพาที่มีมากถึงสี่แกน และรองรับสถาปัตยกรรม 64 บิต
ตั้งแต่ปี 2008 อินเทลได้เริ่มเปิดตัวโปรเซสเซอร์ตระกูล Core i3, Core i5, Core i7 และ Core i9 ซึ่งเป็นรุ่นต่อจาก Core 2
มีการนำระบบการตั้งชื่อใหม่มาใช้ในปี 2023 โดยประกอบด้วย Core 3, Core 5 และ Core 7 สำหรับโปรเซสเซอร์ระดับกลางถึงระดับสูง และ Core Ultra 5, Core Ultra 7 และ Core Ultra 9 สำหรับโปรเซสเซอร์ระดับสูงมาก
ภาพรวม
แม้ว่า Intel Core จะเป็นแบรนด์ที่ไม่ได้ให้คำมั่นสัญญาถึงความสม่ำเสมอหรือความต่อเนื่องภายใน แต่โปรเซสเซอร์ในตระกูลนี้โดยส่วนใหญ่แล้วก็มีความคล้ายคลึงกันโดยทั่วไป
ผลิตภัณฑ์แรกที่ได้รับการกำหนดชื่อนี้คือโปรเซสเซอร์ Core Solo และ Core Duo Yonahสำหรับอุปกรณ์พกพาจากตระกูลการออกแบบPentium M ซึ่งผลิตด้วยกระบวนการ65 นาโนเมตรและวางจำหน่ายในเดือนมกราคม 2549 โปรเซสเซอร์เหล่านี้มีดีไซน์ที่แตกต่างอย่างมากจากกลุ่มผลิตภัณฑ์ Intel Core อื่นๆ โดยพัฒนามาจาก ตระกูล Pentium Proซึ่งมีมาก่อนPentium 4
โปรเซสเซอร์เดสก์ท็อป Intel Core ตัวแรก และสมาชิกทั่วไปของตระกูลนี้ มาจากรุ่นConroe ซึ่ง เป็นดีไซน์แบบ dual-core ขนาด 65 นาโนเมตร ที่วางจำหน่ายในเดือนกรกฎาคม 2549 โดยใช้สถาปัตยกรรมไมโคร Intel Coreพร้อมการปรับปรุงประสิทธิภาพและสมรรถนะของสถาปัตยกรรมไมโครอย่างมาก ทำให้มีประสิทธิภาพเหนือกว่า Pentium 4 ในทุกด้าน (หรือใกล้เคียง) ในขณะที่ทำงานที่ความเร็วสัญญาณนาฬิกาต่ำกว่ามาก การรักษาจำนวนคำสั่งต่อรอบ (IPC) ที่สูงบน เอนจิน การประมวลผลแบบไม่ เรียงลำดับ ที่มีการวางท่อส่งและมีทรัพยากร อย่างลึกซึ้ง ยังคงเป็นจุดเด่นของกลุ่มผลิตภัณฑ์ Intel Core มาโดยตลอด
การพัฒนาครั้งสำคัญในด้านสถาปัตยกรรมไมโครเกิดขึ้นพร้อมกับการเปิดตัว โปรเซสเซอร์เดสก์ท็อป Bloomfield ขนาด 45 นาโนเมตรในเดือนพฤศจิกายน 2551 บนสถาปัตยกรรม Nehalemซึ่งข้อได้เปรียบหลักมาจากการออกแบบ ระบบ I/Oและหน่วยความจำใหม่ โดยมีIntel QuickPath Interconnectและตัวควบคุมหน่วยความจำ แบบรวมที่รองรับ หน่วยความจำDDR3ได้มากถึงสามช่อง สัญญาณ
การปรับปรุงประสิทธิภาพในเวลาต่อมามักเน้นไปที่การเพิ่มเติมมากกว่าการเปลี่ยนแปลงอย่างลึกซึ้ง เช่น การเพิ่มชุดคำสั่งAdvanced Vector Extensions (AVX) ลงใน Sandy Bridgeซึ่งเปิดตัวครั้งแรกบนกระบวนการผลิต 32 นาโนเมตรในเดือนมกราคม 2011 นอกจากนี้ เวลายังนำมาซึ่งการสนับสนุนการจำลองเสมือน ที่ดีขึ้น และแนวโน้มไปสู่การบูรณาการระบบและการจัดการฟังก์ชันการทำงานในระดับที่สูงขึ้น (และพร้อมกันนั้น ประสิทธิภาพก็เพิ่มขึ้น) ผ่านการพัฒนาอย่างต่อเนื่องของสิ่งอำนวยความสะดวกต่างๆ เช่นIntel Active Management Technology (iAMT)
ในปี 2017 แบรนด์ Core ประกอบด้วยผลิตภัณฑ์สี่กลุ่ม ได้แก่ i3 ระดับเริ่มต้น, i5 ระดับกลาง, i7 ระดับไฮเอนด์ และ i9 ระดับ "ผู้ใช้งานขั้นสูง" Core i7 เปิดตัวในปี 2008 ตามด้วย i5 ในปี 2009 และ i3 ในปี 2010 ส่วน Core i9 รุ่นแรกวางจำหน่ายในปี 2017
ในเดือนมิถุนายน 2023 อินเทลประกาศว่าจะยกเลิกการใช้ชื่อแบรนด์โปรเซสเซอร์ "Core" โดยใช้ตัวอักษร "i" (หรือชื่อเรียก) แทน เหลือเพียง "Core 3/5/7/9" นอกจากนี้ บริษัทยังแนะนำชื่อแบรนด์ "Ultra" สำหรับโปรเซสเซอร์ระดับไฮเอนด์อีกด้วย[ 1 ]ระบบการตั้งชื่อใหม่นี้เปิดตัวพร้อมกับการเปิดตัว โปรเซสเซอร์ Raptor Lake-U RefreshและMeteor Lakeในปี 2024 โดยใช้ชื่อแบรนด์ "Core 3/5/7" สำหรับโปรเซสเซอร์ทั่วไป และชื่อแบรนด์ "Core Ultra 5/7/9" สำหรับโปรเซสเซอร์ระดับไฮเอนด์ "ระดับพรีเมียม" [ 2 ] [ 3 ] [ 4 ]
| สถาปัตยกรรมไมโคร | แกนกลาง | เนฮาเล็ม | สะพานแซนดี้ | แฮสเวลล์ | บรอดเวลล์ | สกายเลค | ซันนี่โคฟ[ a ] | วิลโลว์โคฟ | โกลเด้นโคฟ | แรปเตอร์โคฟ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| รูปแบบสถาปัตยกรรมไมโคร | เมรอม | เพนริน | เวสต์เมียร์ | สะพานไอวี่ | ทะเลสาบไทเกอร์ | |||||||||
| เจเนอเรชั่น (Core i) | - | - | อันดับ 1 | 2/3 | อันดับที่ 4 | ชั้นประถมศึกษาปีที่ 5/6 | ชั้นปีที่ 6/7/8/9 | ชั้นปีที่ 10/11 | วันที่ 11 | วันที่ 12 | วันที่ 13/14 | |||
| ปีที่ก่อตั้ง | 2006 | 2007 | 2010 | 2011 | 2013 | 2014 | 2015 | 2019 | 2020 | 2021 | 2022 | |||
| กระบวนการผลิต (นาโนเมตร) | 65 | 45 | 32/22 | 22 | 14 | 14+/14++/14+++ | 10 | 10 ตารางฟุต | 10ESF | |||||
| แคช | ไมโครออป | ไม่มีข้อมูล | 1.5K μops [ 5 ] | 2.25K ไมโครออปส์ | ไมโครออปส์ 4K | |||||||||
| แอล1 | ข้อมูล | ขนาด | 32 KB/คอร์ | 48 KB/คอร์ | ||||||||||
| วิธีการ | 8 ทาง | 12 ทาง | ||||||||||||
| ความหน่วง | 3 | 4 | 3/5 | ? | 5 | ? | ||||||||
| คำแนะนำ | ขนาด | 32 KB/คอร์ | ||||||||||||
| วิธี | 8 ทาง[ 6 ] | 4 ทาง | 8 ทาง | ? | ? | 8 ทาง | ? | |||||||
| ความหน่วง | 3 | ? | ? | ? | 4 | 5 | ? | ? | ? | |||||
| ทีแอลบี | ? | ? | 142 | 144 [ 7 ] | ? | ? | ? | ? | ? | ? | ? | |||
| แอล2 | ขนาด | 2-3 MB/คอร์ | 256 KB | 512 KB | 1.25 MB | 2 MB [ b ] | ||||||||
| วิธี | 8 ทาง | 4 ทาง | 8 ทาง | 20 วิธี | 10 วิธี | ? | ||||||||
| ความหน่วง | ? | ? | ? | 12 | 13 | ? | 14 | ? | ||||||
| ทีแอลบี | ? | ? | ? | ? | 1024 | ? | 1536 | 2048 | ? | ? | ? | |||
| แอล3 | ขนาด | 2 MB | 3 MB | ? | ||||||||||
| วิธี | 16 ทาง | 12 วิธี[ 8 ] | ||||||||||||
| ความหน่วง | ? | ? | ? | ? | 26-37 [ 5 ] | 30-36 [ 5 ] | 43 [ 9 ] | 74 | ? | |||||
| แอล4 | ขนาด | ไม่มี | 0–128 MB | ไม่มี | ? | ? | ? | |||||||
| วิธี | ? | 16 [ 10 ] | ? | ? | ? | ? | ||||||||
| ความหน่วง | ? | ? | ? | ? | ? | ? | ||||||||
| พิมพ์ | หน่วยความจำ GPU เท่านั้น | แคช | ? | ? | ? | |||||||||
| ไฮเปอร์เธรดดิ้ง | เลขที่ | ใช่ | ||||||||||||
| หน้าต่าง OoOE | 96 [ 11 ] | 128 [ 12 ] | 168 | 192 | 224 [ 13 ] | 352 | ? | 512 [ 14 ] | ? | |||||
| ระหว่างเที่ยวบิน | โหลด | ? | ? | 48 | 64 | 72 | 128 | ? | 192 | ? | ||||
| เก็บ | ? | ? | 32 | 36 | 42 | 56 | 72 | ? | 114 | ? | ||||
| ผู้กำหนดตารางเวลา | รายการ | 32 | 36 | 54 | 60 | 64 | 97 | 160 [ 15 ] | ? | ? | ? | |||
| การจัดส่ง | ? | ? | ? | ? | ? | ? | 8 ทาง | 10 วิธี | ? | ? | ? | |||
| ไฟล์ลงทะเบียน | จำนวนเต็ม | ? | ? | ? | 160 | 168 | ? | 280 [ 14 ] | ? | 280 [ 14 ] | ? | |||
| จุดลอยตัว | ? | ? | ? | 144 | 168 | ? | 224 [ 14 ] | ? | 332 [ 14 ] | ? | ||||
| คิว | คำแนะนำ | ? | ? | 18/กระทู้ | 20/กระทู้ | 20/กระทู้ | 25/กระทู้ | ? | ? | ? | ? | ? | ||
| การจัดสรร | ? | ? | 28/เธรด[ c ] | 56 | 64/เธรด | ? | ? | ? | ? | |||||
| ถอดรหัส | ? | ? | ? | ? | ? | ? | 4 + 1 | ? | 6 | ? | ||||
| พอร์ตการดำเนินการ | ตัวเลข | ? | ? | 6 [ 16 ] | 8 [ 17 ] | 8 [ 18 ] | 10 | ? | 12 | ? | ||||
| พอร์ต 0 | จำนวนเต็มFP Mul Branch | จำนวนเต็มFP Mul Branch | ? | ? | ? | ? | ? | ? | ? | |||||
| ท่าเรือ 1 | ? | ? | จำนวนเต็มFP Mul | จำนวนเต็มFP Mul | ? | ? | ? | ? | ? | ? | ? | |||
| ท่าเรือ 2 | ? | ? | โหลดที่อยู่ | โหลดที่อยู่ร้านค้า | ? | ? | ? | ? | ? | ? | ? | |||
| ท่าเรือ 3 | ? | ? | ที่อยู่ร้านค้า | ที่ อยู่ โหลดร้านค้า | ? | ? | ? | ? | ? | ? | ? | |||
| ท่าเรือ 4 | ? | ? | จัดเก็บข้อมูล | จัดเก็บข้อมูล | ? | ? | ? | ? | ? | ? | ? | |||
| ท่าเรือ 5 | ? | ? | จำนวนเต็ม | ? | ? | ? | ? | ? | ? | ? | ? | |||
| ท่าเรือ 6 | ไม่มีข้อมูล[ 17 ] | สาขาจำนวนเต็ม | ? | ? | ? | ? | ? | |||||||
| ท่าเรือ 7 | ที่อยู่ร้านค้า | ? | ? | ? | ? | ? | ||||||||
| หน่วย AGU | ? | ? | ? | ? | ? | ? | 2 + 1 | 2 + 2 | ? | ? | ? | |||
| คำแนะนำ | เอสเอสอี2 | ใช่ | ||||||||||||
| เอสเอสอี3 | ใช่ | |||||||||||||
| เอสเอสอี4 | ไม่มีข้อมูล | ใช่ | ||||||||||||
| เอวีเอ็กซ์ | ไม่มีข้อมูล | ใช่ | ||||||||||||
| เอวีเอ็กซ์2 | ไม่มีข้อมูล | ใช่ | ||||||||||||
| เอฟเอ็มเอ | ไม่มีข้อมูล | ใช่ | ||||||||||||
| เอวีเอ็กซ์512 | ไม่มีข้อมูล | ใช่/ไม่ใช่ | ใช่ | ใช่/ไม่ใช่ | ||||||||||
| μสถาปัตยกรรม | เมรอม | เพนริน | เนฮาเล็ม | สะพานแซนดี้ | แฮสเวลล์ | บรอดเวลล์ | สกายเลค | ทะเลสาบน้ำแข็ง | ทะเลสาบไทเกอร์ | ทะเลสาบอัลเดอร์ | ทะเลสาบแรปเตอร์ | |||
- ↑ Rocket Lake ที่ใช้สถาปัตยกรรมไมโคร Cypress Coveเป็นสถาปัตยกรรมไมโคร CPU ซึ่งเป็นรูปแบบหนึ่งของสถาปัตยกรรมไมโคร Sunny Cove ที่ออกแบบมาสำหรับกระบวนการผลิต 10 นาโนเมตร และนำมาปรับใช้กับกระบวนการผลิต 14 นาโนเมตร
- ↑ 1.25 MB ในฝั่งไคลเอ็นต์
- ↑ 56 รวมเป็นหนึ่งเดียวใน Ivy Bridge
| ยี่ห้อ | เดสก์ท็อป | มือถือ | ||||||
|---|---|---|---|---|---|---|---|---|
| ชื่อรหัส | แกนกลาง | กระบวนการ | วันที่เผยแพร่ | ชื่อรหัส | แกนกลาง | กระบวนการ | วันที่เผยแพร่ | |
| คอร์ โซโล | ไม่มีเวอร์ชันสำหรับเดสก์ท็อป | โยนาห์ | 1 | 65 นาโนเมตร | มกราคม พ.ศ. 2549 | |||
| คอร์ดูโอ | โยนาห์ | 2 | ||||||
| คอร์ 2 โซโล | เมโรม-แอลเพนริน-แอล | 1 1 | 65 นาโนเมตร45 นาโนเมตร | กันยายน 2550 พฤษภาคม 2551 | ||||
| คอร์ 2 ดูโอ | คอนโรอัลเลนเดลวูล์ฟเดล | 2 2 2 | 65 นาโนเมตร65 นาโนเมตร45 นาโนเมตร | สิงหาคม 2549 มกราคม 2550 มกราคม 2551 | เมรอมเพนริน | 2 2 | 65 นาโนเมตร45 นาโนเมตร | กรกฎาคม 2549 มกราคม 2551 |
| คอร์ 2 ควอด | เคนท์สฟิลด์ยอร์กฟิลด์ | 4 4 | 65 นาโนเมตร45 นาโนเมตร | มกราคม 2550 มีนาคม 2551 | เพนริน คิวซี | 4 | 45 นาโนเมตร | สิงหาคม 2551 |
| คอร์ 2 เอ็กซ์ตรีม | คอนโร XE เคนท์สฟิลด์ XE ยอร์กฟิลด์ XE | 2 4 4 | 65 นาโนเมตร65 นาโนเมตร45 นาโนเมตร | กรกฎาคม 2549 พฤศจิกายน 2549 พฤศจิกายน 2550 | มีรอม XE เพนริน XE เพนริน QC XE | 2 2 4 | 65 นาโนเมตร45 นาโนเมตร45 นาโนเมตร | กรกฎาคม 2550 มกราคม 2551 สิงหาคม 2551 |
| คอร์ เอ็ม | ไม่มีเวอร์ชันสำหรับเดสก์ท็อป | บรอดเวลล์ | 2 | 14 นาโนเมตร | กันยายน 2557 [ 19 ] | |||
| คอร์ m3 | สกายเลค คาบีเลค คาบีเลคแอมเบอร์เลค | 2 2 2 2 | 14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร | สิงหาคม 2558 กันยายน 2559 เมษายน 2560 สิงหาคม 2561 | ||||
| คอร์ m5 | สกายเลค | 2 | 14 นาโนเมตร | สิงหาคม 2558 | ||||
| คอร์ เอ็ม7 | สกายเลค | 2 | 14 นาโนเมตร | สิงหาคม 2558 | ||||
| คอร์ i3 | คลาร์กเดลแซนดี้บริดจ์ ไอวี่ บริดจ์ ฮา ส เวลล์สกายเลค คาบีเลคคอฟฟี่เลคคอฟฟี่เลค โคเม็ตเลคอัลเดอร์เลค แรปเตอร์เลค | 2 2 2 2 2 2 4 4 4 4 4 | 32 นาโนเมตร32 นาโนเมตร22 นาโนเมตร22 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตรอินเทล 7 อินเทล 7 | มกราคม 2553 กุมภาพันธ์ 2554 กันยายน 2555 กันยายน 2556 กันยายน 2558 กันยายน2558 มกราคม 2560 ตุลาคม 2560 มกราคมและเมษายน2562 เมษายน2563 มกราคม 2565 และ 2567 | อาร์แรนเดลแซนดี้บริดจ์ไอวีบริดจ์ฮาสเว ลล์ บรอดเวลล์ สกายเลคคาบีเล ค สกาย เลค คาบีเลค คอฟฟี่เลค แคนนอนเลค คอฟฟี่เลควิสกี้เลคไอซ์เลคโคเม็ตเลคไทเกอร์เลค / บีอัลเดอร์เลคแรปเตอร์เลคเมเทอร์เลค | 2 2 2 2 2 2 2 2 2 2 2 4 2 2 2 2-4 6-8 5-6 8 | 32 นาโนเมตร32 นาโนเมตร22 นาโนเมตร22 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร 14 นาโน เมตร10 นาโนเมตร14 นาโนเมตร14 นาโน เมตร 10 นาโนเมตร14 นาโนเมตร10 นาโนเมตร 10 นาโนเมตรอินเทล 7 อินเทล 7 อินเทล 4 | มกราคม 2553 กุมภาพันธ์ 2554 มิถุนายน 2556 มิถุนายน2556 มกราคม2558 กันยายน 2558 และ มิถุนายน 2559 สิงหาคม 2559 พฤศจิกายน 2559 มกราคม และ มิถุนายน2560 เมษายน 2561 พฤษภาคม 2561 กรกฎาคม 2561 สิงหาคม 2561 พฤษภาคม และ สิงหาคม2562 กันยายน2562 กันยายน 2563 มกราคม - พฤษภาคม2564 มกราคม 2565 และ 2567 เมษายน 2567 |
| คอร์ i5 | ลินน์ฟิลด์คลาร์กเดลแซนดี้บริดจ์ แซนดี้บริดจ์ไอวี่ บริดจ์ ฮาสเวลล์ บรอดเวลล์สกายเลค คาบีเลคคอฟฟี่เลค คอฟฟี่เลค โคเม็ตเลค ร็อกเก็ตเลคอัลเดอร์เลค แรปเตอร์เลค | 4 2 4 2 2-4 2-4 4 4 4 6 6 6 6 6-10 10-14 | 45 นาโนเมตร32 นาโนเมตร32 นาโนเมตร32 นาโนเมตร22 นาโนเมตร22 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร 14 นาโนเมตร14 นาโนเมตร14 นาโนเมตรอินเทล 7 อินเทล 7 | กันยายน 2552 มกราคม 2553 มกราคม 2554 กุมภาพันธ์ 2554 เมษายน 2555 มิถุนายน 2556 มิถุนายน 2558 กันยายน2558 มกราคม 2560 ตุลาคม2560 ตุลาคม 2561 และ มกราคม 2562 เมษายน 2563 มีนาคม 2564 พฤศจิกายน 2564 และ มกราคม 2565 มกราคม 2565 มกราคม 2566/2567 มกราคม 2565 ... | อาร์แรนเดล แซนดี้ บริดจ์ ไอวีบริดจ์ฮา สเวลล์ บรอดเวล ล์ ส กายเลค คาบีเล ค คาบีเลค คาบี เล ค - อาร์ คอฟฟี่ เลค แอม เบอร์ เลค วิสกี้เลค ไอซ์เลค โคเม็ตเลค โคเม็ตเลค - เอช ไทเกอร์เลคไทเกอร์เลค-เอช/บีอัลเดอร์เลคอัลเดอร์เลค-เอช/เอชเอ็กซ์ แรปเตอร์เลคเมเทอร์เลค | 2 2 2 2 2 2 2 4 4 4 2 4 4 4 4 4 4-6 10-12 8-12 6-12 8-14 | 32 นาโนเมตร32 นาโนเมตร22 นาโนเมตร22 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร 14 นาโนเมตร 14 นาโน เมตร14 นาโนเมตร10 นาโนเมตร14 นาโนเมตร14 นาโนเมตร10 นาโนเมตร 10 นาโนเมตร 10 นาโนเมตรIntel 7 Intel 7 Intel 7 Intel 4 | มกราคม 2553 กุมภาพันธ์ 2554 พฤษภาคม 2555 มิถุนายน2556 มกราคม 2558 กันยายน 2558 สิงหาคม 2559 มกราคม 2560 ตุลาคม2560 เมษายน 2561 สิงหาคม 2561 และตุลาคม 2561 สิงหาคม 2561 และเมษายน 2562 พฤษภาคม และสิงหาคม 2562 กันยายน 2562 เมษายน 2563 กันยายน 2563 – พฤษภาคม2564 มกราคม – กันยายน 2564 มกราคม2565 และ2565 มกราคม 2566 และ 2567 ธันวาคม 2566 และเมษายน 2567 |
| คอร์ i7 | บลูมฟิลด์ลินน์ฟิลด์กัลฟ์ทาวน์แซนดี้ บริดจ์ แซนดี้บริดจ์-ตะวันออก แซน ดี้บริดจ์- ตะวันออก ไอวี่บริดจ์ฮาสเวลล์ ไอวี่บริดจ์- ตะวันออก บรอดเวลล์สกายเลค คาบี้เลคคอฟฟี่เลค คอฟฟี่เลค โคเม็ตเลค ร็อกเก็ตเลค อัลเดอร์เลคแรปเตอร์เลค | 4 4 6 4 6 4 4 4 4-6 4 4 4 6 8 8 8 12 16-20 | 45 นาโนเมตร45 นาโนเมตร32 นาโนเมตร32 นาโนเมตร32 นาโนเมตร32 นาโนเมตร22 นาโนเมตร22 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร 14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตรอินเทล 7 อินเทล 7 | พฤศจิกายน 2551 กันยายน 2552 กรกฎาคม 2553 มกราคม 2554 พฤศจิกายน 2554 กุมภาพันธ์2555 เมษายน 2555 มิถุนายน 2556 กันยายน2556 มิถุนายน 2558 สิงหาคม2558 มกราคม 2560 ตุลาคม 2560 ตุลาคม 2561 เมษายน 2563 มีนาคม 2564 พฤศจิกายน 2564 และ มกราคม 2565 มกราคม2566/2565 มกราคม 2566/2567 และ ตุลาคม 2566/2567 | คลาร์กสฟิลด์ อาร์แรนเดลแซนดี้บริดจ์แซนดี้บริดจ์ไอวี่บริดจ์ ฮา สเวลล์ บรอดเวลล์ บรอดเวลล์ สกายเลค คาบีเลค คาบีเลคคอฟฟี่เลค แอมเบอร์เลค วิสกี้ เลค ไอซ์ เลคโคเม็ตเลคโคเม็ตเลค -H ไท เกอร์เลค ไทเกอร์เลค-H/B อัลเดอร์เล ค อัลเดอร์เลค-H/HX แรปเตอร์เลค เมเทอร์เลค | 4 2 4 2 2-4 2-4 2 4 2-4 2 4 4-6 2 4 4 4-6 6-8 4 4-8 10-14 10-16 14-20 12-16 | 45 นาโนเมตร32 นาโนเมตร32 นาโนเมตร32 นาโน เมตร22 นาโนเมตร22 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโน เมตร 14 นาโน เมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร 14 นาโนเมตร10 นาโนเมตร14 นาโนเมตร 14 นาโน เมตร10 นาโน เมตร10 นาโนเมตร 10 นาโนเมตรIntel 7 Intel 7 Intel 7 Intel 4 | กันยายน 2552 มกราคม 2553 มกราคม 2554 กุมภาพันธ์2554 พฤษภาคม 2555 มิถุนายน 2556 กันยายน 2558 สิงหาคม 2559 มกราคม 2560 เมษายน 2561 สิงหาคม2561 สิงหาคม2561 และ เมษายน 2562 พฤษภาคม และ สิงหาคม 2562 กันยายน2562 เมษายน 2563 กันยายน 2563 มกราคม – กันยายน 2564 มกราคม 2565 และ พฤษภาคม 2565 มกราคม 2566 และ 2567 ธันวาคม 2566 และ เมษายน 2567 |
| คอร์ i7 เอ็กซ์ตรีม | บลูมฟิลด์ กัลฟ์ทาวน์แซนดี้บริดจ์- ตะวันออก ไอวี่บริดจ์- ตะวันออก แฮสเวลล์-ตะวันออกบรอดเวลล์- ตะวันออก สกายเลค-X คาบี้เลค -X | 4 6 6 6 8 10 6-8 4 | 45 นาโนเมตร32 นาโนเมตร32 นาโนเมตร22 นาโนเมตร22 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร | พฤศจิกายน 2551 มีนาคม 2553 พฤศจิกายน 2554 กันยายน 2556 สิงหาคม 2557 พฤษภาคม 2559 มิถุนายน 2560 มิถุนายน 2560 | คลาร์กสฟิลด์แซนดี้บริดจ์ไอวี่บริดจ์ ฮาสเวลล์ | 4 4 4 4 | 45 นาโนเมตร32 นาโนเมตร22 นาโนเมตร22 นาโนเมตร | กันยายน 2552 มกราคม 2554 พฤษภาคม 2555 มิถุนายน 2556 |
| คอร์ i9 | สกายเลค-เอ็กซ์สกายเลค-เอ็กซ์แคสเคดเลค-เอ็กซ์คอฟฟี่เลค โคเม็ตเลคร็อกเก็ตเลค อัลเดอร์เลค แรปเตอร์เลค | 10 12 14-18 8 10 8 16 24 | 14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตร14 นาโนเมตรอินเทล 7 อินเทล 7 | มิถุนายน 2017 สิงหาคม 2017 กันยายน 2017 ตุลาคม 2018 เมษายน 2020 มีนาคม 2021 พฤศจิกายน 2021 และ มกราคม 2022 ตุลาคม 2022 / มกราคมและตุลาคม 2023 | ทะเลสาบคอฟฟี่-H ทะเลสาบโคเม็ต -H ทะเลสาบไทเกอร์-H ทะเลสาบอัลเดอร์-H/HX ทะเลสาบแรปเตอร์ -H/HX ทะเลสาบเมเทอร์ -H | 6 8 8 14-16 14-24 16 | 14 นาโนเมตร14 นาโนเมตร10 นาโนเมตรอินเทล 7 อินเทล 7 อินเทล 4 | เมษายน 2561 เมษายน2563 พฤษภาคม 2564 มกราคมและพฤษภาคม 2565 มกราคม 2566 และ 2567 ธันวาคม 2566 |
| รายชื่อโปรเซสเซอร์ Intel Core | ||||||||
ซีรี่ส์หลัก
แกนกลาง
แบรนด์ Coreดั้งเดิมหมายถึง ซีพียู x86แบบdual-core 32 บิต สำหรับอุปกรณ์พกพาของ Intel ซึ่งพัฒนามาจาก โปรเซสเซอร์แบรนด์ Pentium Mตระกูลโปรเซสเซอร์นี้ใช้สถาปัตยกรรมไมโคร P6 เวอร์ชันปรับปรุง มันเกิดขึ้นพร้อมกับ สถาปัตยกรรมไมโคร NetBurst (Intel P68) ของ แบรนด์ Pentium 4และเป็นต้นแบบของสถาปัตยกรรมไมโคร Core 64 บิต ของซีพียูแบรนด์ Core 2 แบรนด์ Core มีสองสาขา ได้แก่Duo (dual-core) และSolo (single-core ซึ่งมาแทนที่แบรนด์ Pentium M ของโปรเซสเซอร์มือถือแบบ single-core)
อินเทลเปิดตัวแบรนด์ Core เมื่อวันที่ 6 มกราคม 2549 พร้อมกับการวางจำหน่าย ซีพียูYonahแบบ 32 บิตซึ่งเป็นโปรเซสเซอร์แบบ dual-core สำหรับอุปกรณ์พกพา (พลังงานต่ำ) ตัวแรกของอินเทล โครงสร้างแบบ dual-core ของมันคล้ายคลึงกับ ซีพียู Pentium M สองตัวที่เชื่อมต่อกันและบรรจุอยู่ใน ชิปซิลิคอน ( IC ) ชิ้นเดียวดังนั้น สถาปัตยกรรมไมโครแบบ 32 บิตของซีพียูแบรนด์ Core จึงมีลักษณะคล้ายคลึงกับซีพียู Pentium M มากกว่า สถาปัตยกรรมไมโคร แบบ 64 บิตของ ซีพียู Core 2 ที่ตามมา แม้ว่าอินเทลจะทำการเปลี่ยนชื่อแบรนด์ครั้งใหญ่ตั้งแต่เดือนมกราคม2549 แต่บางบริษัทก็ยังคงทำการตลาดคอมพิวเตอร์ที่มีแกนประมวลผล Yonah โดยใช้ชื่อ Pentium M อยู่
ซีรี่ส์ Core ยังเป็นโปรเซสเซอร์ Intel รุ่นแรกที่ใช้ใน คอมพิวเตอร์ Apple Macintosh อีกด้วย Core Duo เป็นซีพียูสำหรับMacBook Pro รุ่นแรก ในขณะที่ Core Solo ปรากฏใน ไลน์ ผลิตภัณฑ์ Mac Mini ของ Apple Core Duo ถือเป็นจุดเริ่มต้นของการเปลี่ยนมาใช้โปรเซสเซอร์ Intelในผลิตภัณฑ์ Mac ทั้งหมด ของ Apple
ในปี 2007 อินเทลเริ่มใช้ชื่อแบรนด์ Pentium Dual-Coreกับซีพียู Yonah ที่ผลิตขึ้นสำหรับคอมพิวเตอร์พกพาทั่วไปซึ่งไม่ควรสับสนกับซีพียู Core แบบ 64 บิตสำหรับเดสก์ท็อปที่ใช้สถาปัตยกรรมไมโครคอร์ ซึ่งก็ใช้ชื่อแบรนด์ Pentium Dual-Core เช่นกัน
เดือนกันยายน พ.ศ. 2550 และวันที่ 4 มกราคม พ.ศ. 2551 เป็นวันที่ยุติการผลิตซีพียูหลายรุ่นภายใต้ แบรนด์ Coreรวมถึง Core Solo, Core Duo, Celeron และ Core 2 Quad อีกหนึ่งรุ่น[ 20 ] [ 21 ]
คอร์ โซโล
Intel Core Solo [ 22 ] (รหัสผลิตภัณฑ์ 80538) ใช้ชิปสองคอร์แบบเดียวกับ Core Duo แต่มี คอร์ ที่ใช้งานได้ เพียงคอร์เดียว ขึ้นอยู่กับความต้องการ Intel อาจปิดใช้งานคอร์หนึ่งเพื่อขายชิปในราคา Core Solo ซึ่งต้องใช้ความพยายามน้อยกว่าการเปิดตัวและบำรุงรักษาซีพียูอีกรุ่นหนึ่งที่มีคอร์เดียว Intel เคยใช้กลยุทธ์เดียวกันนี้มาก่อนกับ ซีพียู 486โดยที่ ซีพียู 486SX รุ่นแรกๆ นั้น ผลิตออกมาเป็น ซีพียู 486DXแต่ปิดใช้งานFPU ไว้
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แคช L2 | ซ็อกเก็ต | ทีดีพี |
|---|---|---|---|---|
| โยนาห์ | คอร์ โซโล ที1xxx | 2 MB | ซ็อกเก็ต M | 27–31 ว. |
| คอร์ โซโล U1xxx | 5.5–6 วัตต์ |
คอร์ดูโอ
Intel Core Duo [ 23 ] (รหัสผลิตภัณฑ์ 80539) ประกอบด้วยสองคอร์บนไดเดียว แคช L2 ขนาด 2 MBที่ใช้ร่วมกันโดยทั้งสองคอร์ และบัสอาร์บิเตอร์ที่ควบคุมทั้งการเข้าถึง แคช L2 และ FSB (front-side bus)
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แคช L2 | ซ็อกเก็ต | ทีดีพี |
|---|---|---|---|---|
| โยนาห์ | คอร์ดูโอ ที2xxx | 2 MB | ซ็อกเก็ต M | 31 ว. |
| คอร์ดูโอ L2xxx | 15 วัตต์ | |||
| คอร์ดูโอ U2xxx | 9 ว |
คอร์ 2
ผู้สืบทอดของ Core คือโปรเซสเซอร์ Core 2 รุ่น พกพาซึ่งใช้สถาปัตยกรรมไมโคร Core [ 24 ]เปิดตัวเมื่อวันที่ 27 กรกฎาคม พ.ศ. 2549 การเปิดตัวโปรเซสเซอร์ Intel Core 2 รุ่นพกพาถือเป็นการรวมกลุ่มผลิตภัณฑ์เดสก์ท็อปและมือถือของ Intel อีกครั้ง เนื่องจากโปรเซสเซอร์ Core 2 ได้รับการวางจำหน่ายสำหรับเดสก์ท็อปและโน้ตบุ๊ก ซึ่งแตกต่างจากซีพียู Intel Core รุ่นแรกๆ ที่มุ่งเป้าไปที่โน้ตบุ๊กเท่านั้น (แม้ว่าจะมีการใช้งานในเดสก์ท็อปขนาดเล็กและแบบออลอินวันบางรุ่น เช่นiMacและMac Mini ก็ตาม )
แตกต่างจาก Core รุ่นแรก โปรเซสเซอร์ Intel Core '2' เป็น โปรเซสเซอร์ 64 บิตรองรับเทคโนโลยี Intel Extended Memory 64 (EM64T) ซึ่งเป็นชื่อที่ Intel ใช้ในขณะนั้นสำหรับ ส่วนขยาย 64 บิตของสถาปัตยกรรม x86 ของ AMDความแตกต่างอีกประการหนึ่งระหว่าง Core Duo รุ่นดั้งเดิมและ Core 2 Duo รุ่นใหม่คือปริมาณแคชระดับ 2 ที่เพิ่มขึ้น Core 2 Duo รุ่นใหม่มีแคชบนบอร์ดเพิ่มขึ้นเป็นสามเท่าเป็น 6 MB นอกจากนี้ Core 2 ยังได้เปิดตัวรุ่นประสิทธิภาพสูงแบบควอดคอร์สำหรับชิปแบบซิงเกิลคอร์และดูอัลคอร์ โดยใช้ชื่อรุ่น Core 2 Quad รวมถึงรุ่นสำหรับผู้ใช้งานระดับสูง Core 2 Extreme ชิปทั้งสามรุ่นผลิตด้วยเทคโนโลยีการผลิต 65 นาโนเมตรและในปี 2008 ได้เพิ่มเทคโนโลยีการผลิต 45 นาโนเมตร และรองรับความเร็วบัสหน้าตั้งแต่ 533 MT/s ถึง 1.6 GT/s นอกจากนี้การลดขนาดชิปเป็น 45 นาโนเมตรของสถาปัตยกรรมไมโคร Core ยังเพิ่ม การรองรับ SSE4.1ให้กับไมโครโปรเซสเซอร์ Core 2 ทั้งหมดที่ผลิตด้วยเทคโนโลยีการพิมพ์ 45 นาโนเมตร จึงทำให้เพิ่มอัตราการคำนวณของโปรเซสเซอร์ได้
คอร์ 2 โซโล
Core 2 Solo [ 25 ]ซึ่งเปิดตัวในเดือนกันยายน พ.ศ. 2550 เป็นรุ่นต่อจาก Core Solo และมีจำหน่ายเฉพาะในรูปแบบโปรเซสเซอร์มือถือพลังงานต่ำพิเศษที่มีกำลังการออกแบบความร้อน 5.5 วัตต์ ซีรี่ส์ U2xxx ดั้งเดิม "Merom-L" ใช้ชิป Merom เวอร์ชันพิเศษที่มี หมายเลข CPUID 10661 (รุ่น 22 ขั้นตอน A1) ซึ่งมีเพียงคอร์เดียวและยังใช้ในโปรเซสเซอร์ Celeron บางรุ่นด้วย โปรเซสเซอร์ SU3xxx รุ่นหลังเป็นส่วนหนึ่งของ โปรเซสเซอร์ CULV ของ Intel ในแพ็คเกจ μFC-BGA 956 ที่มีขนาดเล็กกว่า แต่มีชิป Penryn เดียวกันกับรุ่นดูอัลคอร์ โดยปิดใช้งานคอร์หนึ่งในระหว่างการผลิต
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แคช L2 | ซ็อกเก็ต | ทีดีพี |
|---|---|---|---|---|
| เมรอม-แอล | Mobile Core 2 Solo U2xxx | 1 MB | เอฟซีบีจีเอ | 5.5 วัตต์ |
| เพนริน-แอล | โมบายล์ คอร์ 2 โซโล SU3xxx | 3 MB | บีจีเอ956 | 5.5 วัตต์ |
คอร์ 2 ดูโอ

โปรเซสเซอร์ Core 2 สำหรับเดสก์ท็อปและมือถือส่วนใหญ่เป็น Core 2 Duo [ 26 ] [ 27 ] ซึ่งมีแกนประมวลผลสองแกนบนชิป Merom , Conroe , Allendale , PenrynหรือWolfdaleเดียว โปรเซสเซอร์เหล่านี้มีประสิทธิภาพและการใช้พลังงานที่หลากหลาย เริ่มตั้งแต่รุ่น Uxxxx (10 W) ที่ใช้พลังงานต่ำมากและค่อนข้างช้า และรุ่น Lxxxx (17 W) ที่ใช้พลังงานต่ำ ไป จนถึงรุ่น Pxxxx (25 W) และ Txxxx (35 W) สำหรับมือถือที่เน้นประสิทธิภาพ และ รุ่น Exxxx (65 W) สำหรับเดสก์ท็อป โปรเซสเซอร์ Core 2 Duo สำหรับมือถือที่มีคำนำหน้า 'S' ในชื่อนั้นผลิตในแพ็คเกจ μFC-BGA 956 ที่มีขนาดเล็กกว่า ซึ่งช่วยให้สามารถสร้างแล็ปท็อปที่มีขนาดกะทัดรัดมากขึ้นได้
ในแต่ละบรรทัด ตัวเลขที่สูงกว่ามักหมายถึงประสิทธิภาพที่ดีกว่า ซึ่งขึ้นอยู่กับความถี่สัญญาณนาฬิกาของแกนประมวลผลและบัสหน้า และปริมาณแคชระดับสอง ซึ่งเป็นคุณสมบัติเฉพาะรุ่น โปรเซสเซอร์ Core 2 Duo โดยทั่วไปจะใช้แคช L2 เต็มจำนวน 2, 3, 4 หรือ 6 MB ที่มีอยู่ในชิป รุ่น นั้นๆในขณะที่รุ่นที่มีปริมาณแคชลดลงระหว่างการผลิตจะวางจำหน่ายในตลาดผู้บริโภคระดับล่างในชื่อ โปรเซสเซอร์ CeleronหรือPentium Dual-Coreเช่นเดียวกับโปรเซสเซอร์เหล่านั้น โปรเซสเซอร์ Core 2 Duo รุ่นล่างบางรุ่นจะปิดใช้งานคุณสมบัติบางอย่าง เช่นเทคโนโลยี Intel Virtualization Technology
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แคช L2 | ซ็อกเก็ต | ทีดีพี |
|---|---|---|---|---|
| เมรอม | Mobile Core 2 Duo U7xxx | 2 MB | บีจีเอ479 | 10 วัตต์ |
| Mobile Core 2 Duo L7xxx | 4 MB | 17 ว | ||

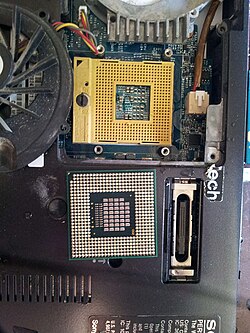

| มือถือ Core 2 Duo T5xxx | 2 MB | ซ็อกเก็ต M ซ็อกเก็ต P BGA479 | 35 วัตต์ | |
| Mobile Core 2 Duo T7xxx | 2–4 MB | |||
| คอนโรและอัลเลนเดล | คอร์ 2 ดูโอ E4xxx | 2 MB | ลีเอ 775 | 65 วัตต์ |
| คอร์ 2 ดูโอ E6xxx | 2–4 MB | |||
| เพนริน | โมบายล์ คอร์ 2 ดูโอ SU7xxx | 3 MB | บีจีเอ956 | 10 วัตต์ |
| โมบายล์ คอร์ 2 ดูโอ SU9xxx | ||||
| Mobile Core 2 Duo SL9xxx | 6 MB | 17 ว | ||
| Mobile Core 2 Duo SP9xxx | 25 วัตต์ | |||
| Mobile Core 2 Duo P7xxx | 3 MB | ซ็อกเก็ต P FCBGA6 | 25 วัตต์ | |
| Mobile Core 2 Duo P8xxx | ||||
| Mobile Core 2 Duo P9xxx | 6 MB | |||
| Mobile Core 2 Duo T6xxx | 2 MB | 35 วัตต์ | ||
| Mobile Core 2 Duo T8xxx | 3 MB | |||
| Mobile Core 2 Duo T9xxx | 6 MB | |||
| Mobile Core 2 Duo E8xxx | 6 MB | ซ็อกเก็ต P | 35–55 วัตต์ | |
| วูล์ฟเดล | คอร์ 2 ดูโอ E7xxx | 3 MB | ลีเอ 775 | 65 วัตต์ |
| คอร์ 2 ดูโอ E8xxx | 6 MB |
คอร์ 2 ควอด
โปรเซสเซอร์Core 2 Quad [ 28 ] [ 29 ] เป็น โมดูลหลายชิปที่ประกอบด้วยไดสองตัวที่คล้ายกับที่ใช้ใน Core 2 Duo ซึ่งประกอบเป็นโปรเซสเซอร์ควอดคอร์ ทำให้มีประสิทธิภาพเป็นสองเท่าของโปรเซสเซอร์ดูอัลคอร์ที่ความถี่สัญญาณนาฬิกาเดียวกันในสถานการณ์ที่ใช้ประโยชน์จากมัลติเธรดดิ้ง
ในตอนแรก โปรเซสเซอร์ Core 2 Quad ทุกรุ่นเป็นเวอร์ชันของโปรเซสเซอร์ Core 2 Duo สำหรับเดสก์ท็อป โดยKentsfieldพัฒนามาจาก Conroe และYorkfield พัฒนา มาจาก Wolfdale แต่ต่อมาได้ มีการเพิ่ม Penryn-QCเข้ามาเป็นเวอร์ชันระดับสูงของโปรเซสเซอร์ Penryn แบบ dual-core สำหรับอุปกรณ์พกพา
โปรเซสเซอร์ Xeon 32xx และ 33xx นั้นโดยส่วนใหญ่แล้วเหมือนกับโปรเซสเซอร์ Core 2 Quad สำหรับเดสก์ท็อป และสามารถใช้ทดแทนกันได้
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แคช L2 | ซ็อกเก็ต | ทีดีพี |
|---|---|---|---|---|
| เคนต์สฟิลด์ | คอร์ 2 ควอด Q6xxx | 2×4 MB | ลีเอ 775 | 95–105 วัตต์ |
| ยอร์กฟิลด์ | คอร์ 2 ควอด Q8xxx | 2×2 MB | 65–95 วัตต์ | |
| คอร์ 2 ควอด Q9xxx | 2×3–2×6 MB | |||
| เพนริน-คิวซี | Mobile Core 2 Quad Q9xxx | 2×3–2×6 MB | ซ็อกเก็ต P | 45 วัตต์ |
คอร์ 2 เอ็กซ์ตรีม
โปรเซสเซอร์ Core 2 Extreme [ 30 ] [ 31 ]เป็นเวอร์ชันสำหรับผู้ที่ชื่นชอบของโปรเซสเซอร์ Core 2 Duo และ Core 2 Quad โดยปกติจะมีความถี่สัญญาณนาฬิกาที่สูงกว่าและตัวคูณสัญญาณนาฬิกา ที่ปลดล็อค ซึ่งทำให้มีความน่าสนใจเป็นพิเศษสำหรับการโอเวอร์คล็อกนี่คล้ายกับ โปรเซสเซอร์ Pentium D รุ่นก่อน หน้าที่มีชื่อว่าExtreme Editionโปรเซสเซอร์ Core 2 Extreme วางจำหน่ายในราคาที่สูงกว่าเวอร์ชันปกติมาก โดยมักจะมีราคา 999 ดอลลาร์ขึ้นไป
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แคช L2 | ซ็อกเก็ต | ทีดีพี |
|---|---|---|---|---|
| เมรอม XE | Mobile Core 2 Extreme X7xxx | 4 MB | ซ็อกเก็ต P | 44 ว |
| คอนโร เอ็กซ์อี | คอร์ 2 เอ็กซ์ตรีม X6xxx | 4 MB | ลีเอ 775 | 75 วัตต์ |
| เคนต์สฟิลด์ | คอร์ 2 เอ็กซ์ตรีม QX6xxx | 2×4 MB | ลีเอ 775 | 130 วัตต์ |
| เพนริน XE | Mobile Core 2 Extreme X9xxx | 6 MB | ซ็อกเก็ต P | 44 ว |
| เพนริน-คิวซี เอ็กซ์อี | โมบายล์ คอร์ 2 เอ็กซ์ตรีม QX9300 | 2×6 MB | ซ็อกเก็ต P | 45 วัตต์ |
| ยอร์กฟิลด์ | คอร์ 2 เอ็กซ์ตรีม QX9xxx | 2×6 MB | LGA 775 / LGA 771 | 130–150 วัตต์ |
ซีรี่ส์ Core i3/i5/i7/i9
Intel ได้นำระบบการตั้งชื่อแบบแบ่งระดับใหม่มาใช้กับโปรเซสเซอร์ Core ของตนพร้อมกับการเปิดตัวสถาปัตยกรรมไมโคร Nehalem ในเดือนพฤศจิกายน 2551 [ 32 ]แตกต่างจากการตั้งชื่อแบบเดิม ชื่อเหล่านี้ไม่ได้สะท้อนถึงคุณสมบัติทางเทคนิคเฉพาะ เช่น จำนวนคอร์อีกต่อไป แต่บ่งบอกถึงระดับประสิทธิภาพสัมพัทธ์แทน ได้แก่ ระดับเริ่มต้น (i3) ระดับกลาง (i5) และระดับสูง (i7) [ 33 ]ระดับเหล่านี้สอดคล้องกับระบบการให้คะแนนโปรเซสเซอร์ Intel ก่อนหน้านี้ของบริษัท[ 34 ]ซึ่งกำหนดดาวสาม สี่ และห้าดวงให้กับตระกูล Core เหนือกว่าการให้คะแนนหนึ่งและสองดาวสำหรับ Celeron และ Pentium ตามลำดับ[ 35 ]ในปี 2560 Intel ได้เพิ่มระดับที่สี่ด้วยการเปิดตัว Core i9 ซึ่งวางตำแหน่งอยู่เหนือ i7 ในฐานะตัวเลือกประสิทธิภาพสูงระดับพรีเมียม
ยุคก่อนซีรี่ส์ i9
รุ่นที่ 1
สถาปัตยกรรมไมโคร Nehalem เปิดตัวในเดือนพฤศจิกายน พ.ศ. 2551 คุณสมบัติทั่วไปของโปรเซสเซอร์ที่ใช้สถาปัตยกรรม Nehalem ทั้งหมด ได้แก่ ตัวควบคุมหน่วยความจำ DDR3 ในตัว รวมถึงQuickPath InterconnectหรือPCI ExpressและDirect Media Interfaceบนโปรเซสเซอร์ ซึ่งมาแทนที่Front Side Bus แบบ quad-pumped ที่ล้าสมัย ซึ่งใช้ในโปรเซสเซอร์ Core รุ่นก่อนหน้าทั้งหมด โปรเซสเซอร์เหล่านี้ทั้งหมดมี แคช L2 ขนาด 256 KB ต่อคอร์ และแคช L3 ที่ใช้ร่วมกันได้สูงสุด 12 MB เนื่องจากระบบเชื่อมต่อ I/O ใหม่ ชิปเซ็ตและเมนบอร์ดจากรุ่นก่อนหน้าจึงไม่สามารถใช้งานร่วมกับโปรเซสเซอร์ที่ใช้สถาปัตยกรรม Nehalem ได้อีกต่อไป
Intel ตั้งใจให้ Core i3 เป็นโปรเซสเซอร์ระดับล่างตัวใหม่ในกลุ่มผลิตภัณฑ์โปรเซสเซอร์ประสิทธิภาพจาก Intel หลังจากที่แบรนด์Core 2 ถูกยกเลิกไป [ 36 ] [ 37 ]
โปรเซสเซอร์ Core i3 รุ่นแรกเปิดตัวเมื่อวันที่ 7 มกราคม พ.ศ. 2553 [ 38 ]
Core i3 รุ่นแรกที่ใช้ Nehalem นั้น ใช้ ClarkdaleโดยมีGPU ในตัว และสองคอร์[ 39 ]โปรเซสเซอร์เดียวกันนี้ยังมีให้เลือกในรูปแบบ Core i5 และ Pentium ซึ่งมีการกำหนดค่าที่แตกต่างกันเล็กน้อย
โปรเซสเซอร์ Core i3-3xxM ใช้สถาปัตยกรรมArrandaleซึ่งเป็นเวอร์ชันสำหรับอุปกรณ์พกพาของโปรเซสเซอร์เดสก์ท็อป Clarkdale โปรเซสเซอร์เหล่านี้คล้ายกับซีรี่ส์ Core i5-4xx แต่ทำงานที่ความเร็วสัญญาณนาฬิกาต่ำกว่าและไม่มีTurbo Boost [ 40 ] ตามคำถามที่พบบ่อยของ Intel โปรเซสเซอร์เหล่านี้ไม่รองรับ หน่วยความ จำError Correction Code (ECC) [ 41 ]ตามที่ผู้ผลิตเมนบอร์ด Supermicro ระบุ หากใช้โปรเซสเซอร์ Core i3 กับแพลตฟอร์มชิปเซ็ตเซิร์ฟเวอร์ เช่น Intel 3400/3420/3450 ซีพียูจะรองรับ ECC กับ UDIMM [ 42 ]ตามโพสต์ในฟอรัม เมื่อถูกถาม Intel ยืนยันว่า แม้ว่าชิปเซ็ต Intel ซีรี่ส์ 5 จะรองรับหน่วยความจำแบบ non-ECC เฉพาะกับโปรเซสเซอร์ Core i5 หรือ i3 เท่านั้น แต่การใช้โปรเซสเซอร์เหล่านั้นบนเมนบอร์ดที่มีชิปเซ็ตซีรี่ส์ 3400 จะรองรับฟังก์ชัน ECC ของหน่วยความจำ ECC [ 43 ]เมนบอร์ดจำนวนจำกัดจากบริษัทอื่นๆ ก็รองรับ ECC กับโปรเซสเซอร์ Intel Core ix เช่นกัน Asus P8B WS เป็นตัวอย่าง แต่ไม่รองรับหน่วยความจำ ECC ภายใต้ระบบปฏิบัติการ Windows ที่ไม่ใช่เซิร์ฟเวอร์[ 44 ]
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | ซ็อกเก็ต | ทีดีพี | บัสอินพุต/เอาต์พุต |
|---|---|---|---|---|---|---|
| คลาร์กเดล | คอร์ i3 | 2 | 4 MB | ลีเอ 1156 | 73 ว. | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด |
| อาร์รันเดล | คอร์ i3-3xxM | 3 MB | rPGA-988A | 35 วัตต์ | ||
| คอร์ i3-3xxUM | 3 MB | บีจีเอ-1288 | 18 ว |
Lynnfieldเป็นโปรเซสเซอร์ Core i5 รุ่นแรกที่ใช้ สถาปัตยกรรมไมโคร Nehalemซึ่งเปิดตัวเมื่อวันที่ 8 กันยายน 2552 ในฐานะรุ่นหลักของ Core i7 รุ่นก่อนหน้า [ 45 ] [ 46 ]โปรเซสเซอร์ Lynnfield Core i5 มีแคช L3 ขนาด 8 MBบัส DMI ทำงานที่ความเร็ว 2.5 GT/sและรองรับหน่วยความจำ DDR3-800/1066/1333 แบบ dual-channel และ ปิดใช้งาน Hyper-threadingโปรเซสเซอร์เดียวกันนี้ที่มีชุดคุณสมบัติที่แตกต่างกัน (Hyper-threading และความถี่สัญญาณนาฬิกาอื่นๆ) จะถูกจำหน่ายในชื่อ โปรเซสเซอร์ Core i7-8xxและ Xeon 3400-seriesซึ่งไม่ควรสับสนกับโปรเซสเซอร์ Core i7-9xx และ Xeon 3500-series ระดับไฮเอนด์ที่ใช้ Bloomfieldคุณสมบัติใหม่ที่เรียกว่า Turbo Boost Technology ได้ถูกนำมาใช้เพื่อเพิ่มความเร็วสูงสุดสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพสูง โดยเร่งประสิทธิภาพแบบไดนามิกให้ตรงกับภาระงาน
หลังจากที่Nehalem ได้รับ การย่อขนาดไดWestmere 32 นาโนเมตรArrandaleซึ่งเป็นโปรเซสเซอร์ Core i5 แบบ dual-core สำหรับมือถือ และClarkdale ซึ่งเป็นโปรเซสเซอร์สำหรับเดสก์ท็อป ก็ได้เปิดตัวในเดือนมกราคม 2010 พร้อมกับโปรเซสเซอร์ Core i7-6xx และ Core i3-3xx ที่ใช้สถาปัตยกรรมเดียวกัน โปรเซสเซอร์ Arrandale มีความสามารถด้านกราฟิกในตัว Core i3-3xx ไม่รองรับTurbo Boostแคช L3 ในโปรเซสเซอร์ Core i5-5xx ลดลงเหลือ 3 MB ในขณะที่ Core i5-6xx ใช้แคชเต็ม[ 40 ] Clarkdale วางจำหน่ายในชื่อ Core i5-6xx พร้อมกับโปรเซสเซอร์ Core i3 และ Pentium ที่เกี่ยวข้อง มีการเปิดใช้งาน Hyper-Threading และแคช L3 ขนาด 4 MB เต็ม [ 47 ]
ตามข้อมูลจาก Intel "โปรเซสเซอร์เดสก์ท็อป Core i5 และเมนบอร์ดเดสก์ท็อปโดยทั่วไปไม่รองรับหน่วยความจำ ECC" [ 48 ]แต่ข้อมูลเกี่ยวกับการรองรับ ECC ที่จำกัดในส่วนของ Core i3 ก็ใช้ได้กับ Core i5 และ i7 เช่นกัน
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | ซ็อกเก็ต | ทีดีพี | บัสอินพุต/เอาต์พุต |
|---|---|---|---|---|---|---|
| ลินน์ฟิลด์ | คอร์ i5-7xx | 4 | 8 MB | ลีเอ 1156 | 95 วัตต์ | อินเทอร์เฟซสื่อโดยตรง |
| คอร์ i5-7xxS | 82 ว. | |||||
| คลาร์กเดล | คอร์ i5-6xx | 2 | 4 MB | 73–87 ว. | อินเทอร์เฟซมีเดียโดยตรง, GPUในตัว | |
| อาร์รันเดล | คอร์ i5-5xxM | 3 MB | rPGA-988A | 35 วัตต์ | ||
| คอร์ i5-4xxM | ||||||
| คอร์ i5-5xxUM | บีจีเอ-1288 | 18 ว | ||||
| Core i5-4xxUM [ 49 ] |
แบรนด์ Core i7 มุ่งเป้าไปที่ตลาดธุรกิจและผู้บริโภคระดับสูงสำหรับทั้งคอมพิวเตอร์เดสก์ท็อปและแล็ปท็อป[ 50 ]และแตกต่างจาก แบรนด์ Core i3 (ผู้บริโภคระดับเริ่มต้น), Core i5 (ผู้บริโภคทั่วไป) และXeon (เซิร์ฟเวอร์และเวิร์กสเตชัน)
Bloomfieldซึ่งเปิดตัวในช่วงปลายปี 2551 เป็นโปรเซสเซอร์ Core i7 รุ่นแรกที่ใช้สถาปัตยกรรม Nehalem [ 51 ] [ 52 ] [ 53 ] [ 54 ]ในปีต่อมา โปรเซสเซอร์เดสก์ท็อป Lynnfieldและ โปรเซสเซอร์มือถือ Clarksfieldได้นำเสนอโมเดล Core i7 แบบควอดคอร์รุ่นใหม่ที่ใช้สถาปัตยกรรมดังกล่าว[ 55 ]
หลังจากที่Nehalem ได้รับ การย่อขนาดชิปWestmereเป็น 32 นาโนเมตรโปรเซสเซอร์มือถือแบบดูอัลคอร์Arrandale ก็ได้เปิดตัวในเดือนมกราคม 2010 ตามมาด้วยโปรเซสเซอร์เดสก์ท็อปแบบหกคอร์รุ่นแรกของ Core i7 คือ Gulftownในวันที่ 16 มีนาคม 2010 ทั้ง Core i7 รุ่นปกติและรุ่นExtreme Editionต่างได้รับการโฆษณาว่าเป็นโปรเซสเซอร์ระดับห้าดาวใน Intel Processor Rating
โปรเซสเซอร์ Core i7 รุ่นแรกใช้ซ็อกเก็ตสองแบบที่แตกต่างกัน คือLGA 1366ซึ่งออกแบบมาสำหรับเดสก์ท็อปและเซิร์ฟเวอร์ระดับไฮเอนด์ และLGA 1156ซึ่งใช้ในเดสก์ท็อปและเซิร์ฟเวอร์ระดับล่างและระดับกลาง ในแต่ละรุ่น โปรเซสเซอร์ Core i7 ที่มีประสิทธิภาพสูงสุดจะใช้ซ็อกเก็ตและ สถาปัตยกรรมแบบ QPI เดียวกัน กับโปรเซสเซอร์ Xeon ระดับกลางในรุ่นนั้น ในขณะที่โปรเซสเซอร์ Core i7 ที่มีประสิทธิภาพต่ำกว่าจะใช้ซ็อกเก็ตและสถาปัตยกรรม PCIe/DMI/FDI เดียวกันกับ Core i5
"Core i7" เป็นรุ่นต่อจากแบรนด์Intel Core 2 [ 56 ] [ 57 ] [ 58 ] [ 59 ]ตัวแทนของ Intel ระบุว่าพวกเขาตั้งใจใช้ชื่อCore i7เพื่อช่วยให้ผู้บริโภคตัดสินใจเลือกซื้อโปรเซสเซอร์ได้ง่ายขึ้น เมื่อ Intel ออกผลิตภัณฑ์ที่ใช้สถาปัตยกรรม Nehalem รุ่นใหม่ในอนาคต[ 60 ]
| ชื่อรหัส | ชื่อแบรนด์ | แกนกลาง | แคช L3 | ซ็อกเก็ต | ทีดีพี | กระบวนการ | รถบัส | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|
| กัลฟ์ทาวน์ | โปรเซสเซอร์ Core i7-9xxX รุ่น Extreme | 6 | 12 MB | ลีเอ 1366 | 130 วัตต์ | 32 นาโนเมตร | QPI , 3 × DDR3 | มีนาคม 2553 |
| คอร์ i7-970 | กรกฎาคม 2553 | |||||||
| บลูมฟิลด์ | ซีพียู Core i7-9xx รุ่น Extreme | 4 | 8 MB | 45 นาโนเมตร | พฤศจิกายน 2551 | |||
| โปรเซสเซอร์ Core i7-9xx (ยกเว้น Core i7-970/980) | ||||||||
| ลินน์ฟิลด์ | คอร์ i7-8xx | ลีเอ 1156 | 95 วัตต์ | DMI , PCI-e , 2 × DDR3 | กันยายน 2552 | |||
| คอร์ i7-8xxS | 82 ว. | มกราคม 2553 | ||||||
| คลาร์กสฟิลด์ | โปรเซสเซอร์ Core i7-9xxXM รุ่น Extreme Edition | rPGA-988A | 55 วัตต์ | กันยายน 2552 | ||||
| คอร์ i7-8xxQM | 45 วัตต์ | |||||||
| คอร์ i7-7xxQM | 6 MB | |||||||
| อาร์รันเดล | คอร์ i7-6xxM | 2 | 4 MB | 35 วัตต์ | 32 นาโนเมตร | DMI , PCI-e , FDI , 2 × DDR3 | มกราคม 2553 | |
| คอร์ i7-6xxLM | บีจีเอ-1288 | 25 วัตต์ | ||||||
| คอร์ i7-6xxUM | 18 ว |
รุ่นที่ 2
ในช่วงต้นปี 2011 อินเทลได้เปิดตัวสถาปัตยกรรมไมโครโปรเซสเซอร์ใหม่ชื่อSandy Bridgeซึ่งเป็นสถาปัตยกรรมไมโครโปรเซสเซอร์ Core รุ่นที่สอง โดยยังคงใช้แบรนด์เดิมจาก Nehalem เช่น Core i3/i5/i7 และแนะนำหมายเลขรุ่นใหม่ โปรเซสเซอร์ Sandy Bridge รุ่นแรกประกอบด้วยรุ่น dual-core และ quad-core ซึ่งทั้งหมดใช้ ชิปขนาด 32 นาโนเมตรตัวเดียวสำหรับทั้งคอร์ CPU และคอร์ GPU ในตัว ซึ่งแตกต่างจากสถาปัตยกรรมไมโครรุ่นก่อนหน้า โปรเซสเซอร์ Core i3/i5/i7 ทั้งหมดที่ใช้สถาปัตยกรรมไมโคร Sandy Bridge จะมีหมายเลขรุ่นสี่หลัก สำหรับเวอร์ชันมือถือกำลังการออกแบบความร้อน (Thermal Design Power)จะไม่สามารถระบุได้จากตัวอักษรต่อท้ายหนึ่งหรือสองตัวอีกต่อไป แต่จะถูกเข้ารหัสไว้ในหมายเลข CPU แทน ตั้งแต่ Sandy Bridge เป็นต้นไป อินเทลจะไม่แยกแยะชื่อรหัสของโปรเซสเซอร์ตามจำนวนคอร์ ซ็อกเก็ต หรือการใช้งานอีกต่อไป แต่จะใช้ชื่อรหัสเดียวกันกับสถาปัตยกรรมไมโครเอง
Ivy Bridgeคือชื่อรหัสของ สถาปัตยกรรมไมโคร Sandy Bridge รุ่นที่ลดขนาดชิปเป็น 22 นาโนเมตรของ Intel ซึ่งใช้ทรานซิสเตอร์แบบไตรเกต ("3D") เปิดตัวในเดือนเมษายน 2555
โปรเซสเซอร์ตระกูล Core i3-2xxx สำหรับเดสก์ท็อปและมือถือ เปิดตัวเมื่อวันที่ 20 มกราคม 2554 โดยเป็นการทดแทนโดยตรงของรุ่น Core i3-5xx "Clarkdale" และ Core i3-3xxM "Arrandale" ที่เปิดตัวในปี 2010 โดยใช้สถาปัตยกรรมไมโครใหม่ แม้ว่าจะต้องใช้ซ็อกเก็ตและชิปเซ็ตใหม่ แต่คุณสมบัติที่ผู้ใช้มองเห็นได้ของ Core i3 นั้นส่วนใหญ่ยังคงไม่เปลี่ยนแปลง รวมถึงการไม่มีการรองรับTurbo BoostและAES-NIแตกต่างจากโปรเซสเซอร์ Celeron และ Pentium ที่ใช้ Sandy Bridge โปรเซสเซอร์ตระกูล Core i3 รองรับAdvanced Vector Extensions (AVE) ใหม่ โปรเซสเซอร์รุ่นนี้เป็นโปรเซสเซอร์ระดับเริ่มต้นของซีรีส์โปรเซสเซอร์ Intel ใหม่นี้
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | ซ็อกเก็ต | ทีดีพี | บัสอินพุต/เอาต์พุต |
|---|---|---|---|---|---|---|
| แซนดี้บริดจ์ (เดสก์ท็อป) | คอร์ i3-21xx | 2 | 3 MB | ลีเอ 1155 | 65 วัตต์ | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด |
| คอร์ i3-21xxT | 35 วัตต์ | |||||
| แซนดี้บริดจ์ (โมบายล์) | คอร์ i3-2xx0M | rPGA-988B BGA-1023 | ||||
| คอร์ i3-2xx7M | บีจีเอ-1023 | 17 ว |

ในเดือนมกราคม 2011 อินเทลได้เปิดตัวโปรเซสเซอร์ Core i5 แบบควอดคอร์รุ่นใหม่ที่ใช้สถาปัตยกรรมไมโคร "Sandy Bridge" ในงาน CES 2011 ส่วนโปรเซสเซอร์แบบดูอัลคอร์สำหรับอุปกรณ์พกพาและเดสก์ท็อปรุ่นใหม่ได้วางจำหน่ายในเดือนกุมภาพันธ์ 2011
โปรเซสเซอร์เดสก์ท็อปตระกูล Core i5-2xxx ส่วนใหญ่เป็นชิปแบบควอดคอร์ ยกเว้น Core i5-2390T ที่เป็นแบบดูอัลคอร์ และมีกราฟิกในตัว โดยรวมเอาคุณสมบัติหลักของตระกูล Core i5-6xx และ Core i5-7xx รุ่นก่อนหน้าเข้าไว้ด้วยกัน ตัวเลขต่อท้ายหมายเลขรุ่นสี่หลักจะระบุตัวคูณที่ปลดล็อคได้ (K), โหมดประหยัดพลังงาน (S) และโหมดประหยัดพลังงานพิเศษ (T)
ปัจจุบัน CPU สำหรับเดสก์ท็อปทั้งหมดมีคอร์แบบไม่ใช้SMT จำนวน 4 คอร์ (เช่น i5-750) ยกเว้น i5-2390T บัส DMI ทำงานที่ความเร็ว 5 GT/s
โปรเซสเซอร์ Core i5-2xxxM สำหรับอุปกรณ์พกพาทั้งหมดเป็นชิปแบบ dual-core และ hyper-threading เช่นเดียวกับซีรีส์ Core i5-5xxM รุ่นก่อนหน้า และมีคุณสมบัติส่วนใหญ่เหมือนกับผลิตภัณฑ์ในกลุ่มนั้น
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | ซ็อกเก็ต | ทีดีพี | บัสอินพุต/เอาต์พุต |
|---|---|---|---|---|---|---|
| แซนดี้บริดจ์ (เดสก์ท็อป) | คอร์ i5-2xxx คอร์ i5-2xxxK | 4 | 6 MB | ลีเอ 1155 | 95 วัตต์ | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด |
| คอร์ i5-2xxxS | 65 วัตต์ | |||||
| คอร์ i5-25xxT | 45 วัตต์ | |||||
| คอร์ i5-23xxT | 2 | 3 MB | 35 วัตต์ | |||
| แซนดี้บริดจ์ (โมบายล์) | คอร์ i5-2xxxM | rPGA-988B BGA-1023 | ||||
| คอร์ i5-2xx7M | บีจีเอ-1023 | 17 ว | ||||
แบรนด์ Core i7 เคยเป็นโปรเซสเซอร์ระดับไฮเอนด์สำหรับเดสก์ท็อปและอุปกรณ์พกพาของ Intel จนกระทั่งมีการประกาศเปิดตัว i9 ในปี 2017 รุ่น Sandy Bridge มีแคช L3 มากที่สุดและมีความถี่สัญญาณนาฬิกาสูงที่สุด รุ่นส่วนใหญ่เหล่านี้คล้ายคลึงกับรุ่น Core i5 ที่มีขนาดเล็กกว่า โปรเซสเซอร์ Core i7-2xxxQM/XM สำหรับอุปกรณ์พกพาแบบควอดคอร์นั้นสืบทอดมาจากโปรเซสเซอร์ Core i7-xxxQM/XM "Clarksfield" รุ่นก่อนหน้า แต่ตอนนี้มีกราฟิกในตัวรวมอยู่ด้วย
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|
| แซนดี้ บริดจ์-อี (เดสก์ท็อป) | คอร์ i7-39xxX | 6 | 15 MB | ลีกา 2011 | 130 วัตต์ | 32 นาโนเมตร | อินเทอร์เฟซสื่อโดยตรง | พฤศจิกายน 2554 |
| คอร์ i7-39xxK | 12 MB | |||||||
| คอร์ i7-38xx | 4 | 10 MB | ||||||
| แซนดี้บริดจ์ (เดสก์ท็อป) | คอร์ i7-2xxxK, i7-2xxx | 8 MB | ลีเอ 1155 | 95 วัตต์ | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด | มกราคม 2554 | ||
| คอร์ i7-2xxxS | 65 วัตต์ | |||||||
| แซนดี้บริดจ์ (โมบายล์) | คอร์ i7-2xxxXM | rPGA-988B BGA-1023 | 55 วัตต์ | |||||
| คอร์ i7-28xxQM | 45 วัตต์ | |||||||
| คอร์ i7-2xxxQE, i7-26xxQM, i7-27xxQM | 6 MB | |||||||
| คอร์ i7-2xx0M | 2 | 4 MB | 35 วัตต์ | กุมภาพันธ์ 2554 | ||||
| คอร์ i7-2xx9M | บีจีเอ-1023 | 25 วัตต์ | ||||||
| คอร์ i7-2xx7M | 17 ว |
รุ่นที่ 3
Ivy Bridge คือชื่อรหัสของโปรเซสเซอร์ "รุ่นที่สาม" ที่ใช้ กระบวนการผลิต 22 นาโนเมตร ซึ่งพัฒนาโดย Intel โดยรุ่นสำหรับอุปกรณ์พกพาเปิดตัวในเดือนเมษายน 2555 ตามด้วยรุ่นสำหรับเดสก์ท็อปในเดือนกันยายน 2555
ตระกูล Core-i3-3xxx ที่ใช้สถาปัตยกรรม Ivy Bridge เป็นการอัปเกรดเล็กน้อยจาก เทคโนโลยีการผลิต 22 นาโนเมตร และปรับปรุงกราฟิกให้ดีขึ้น
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคชL3 | ซ็อกเก็ต | ทีดีพี | บัสอินพุต/เอาต์พุต |
|---|---|---|---|---|---|---|
| ไอวี่บริดจ์ (เดสก์ท็อป) | คอร์ i3-32xx | 2 | 3 MB | ลีเอ 1155 | 55 วัตต์ | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด |
| คอร์ i3-32xxT | 35 วัตต์ | |||||
| สะพานไอวี่ (โมบายล์) | คอร์ i3-3xx0M | rPGA-988B BGA-1023 | ||||
| คอร์ i3-3xx7U | บีจีเอ-1023 | 17 ว | ||||
| คอร์ i3-3xx9Y | 13 ว |
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคชL3 | ซ็อกเก็ต | ทีดีพี | บัสอินพุต/เอาต์พุต |
|---|---|---|---|---|---|---|
| ไอวี่บริดจ์ (เดสก์ท็อป) | คอร์ i5-3xxx คอร์ i5-3xxxK | 4 | 6 MB | ลีเอ 1155 | 77 ว. | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด |
| คอร์ i5-3xxxS | 65 วัตต์ | |||||
| คอร์ i5-35xxT | 45 วัตต์ | |||||
| คอร์ i5-34xxT | 2 | 3 MB | 35 วัตต์ | |||
| สะพานไอวี่ (โมบายล์) | คอร์ i5-3xx0M | rPGA-988B BGA-1023 | ||||
| คอร์ i5-3xx7U | บีจีเอ-1023 | 17 ว | ||||
| คอร์ i5-3xx9Y | 13 ว |
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|
| ไอวี่บริดจ์-อี (เดสก์ท็อป) | คอร์ i7-4960X | 6 | 15 MB | ลีกา 2011 | 130 วัตต์ | 22 นาโนเมตร | อินเทอร์เฟซสื่อโดยตรง | กันยายน 2556 |
| คอร์ i7-4930K | 12 MB | |||||||
| คอร์ i7-4820K | 4 | 10 MB | ||||||
| ไอวี่บริดจ์ (เดสก์ท็อป) | คอร์ i7-37xx, i7-37xxK | 8 MB | ลีเอ 1155 | 77 ว. | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด | เมษายน 2555 | ||
| คอร์ i7-37xxS | 65 วัตต์ | |||||||
| คอร์ i7-37xxT | 45 วัตต์ | |||||||
| สะพานไอวี่ (โมบายล์) | คอร์ i7-3xxxXM | 55 วัตต์ | ||||||
| คอร์ i7-38xxQM | 45 วัตต์ | |||||||
| คอร์ i7-36x0QM, i7-3xx0QE, i7-36x5QM, i7-3xx5QE, i7-37xxQM | 6 MB | |||||||
| คอร์ i7-3xx2QM, i7-3xx2QE | 35 วัตต์ | |||||||
| คอร์ i7-3xxxM | 2 | 4 MB | ||||||
| คอร์ i7-3xxxLE | 25 วัตต์ | |||||||
| คอร์ i7-3xx7U, i7-3xx7UE | 17 ว | |||||||
| คอร์ i7-3xx9Y | 13 ว | มกราคม 2556 |
รุ่นที่ 4
Haswell คือสถาปัตยกรรมไมโครโปรเซสเซอร์ Core รุ่นที่สี่ และเปิดตัวในปี 2013
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| Haswell-DT (เดสก์ท็อป) | คอร์ i3-43xx | 2 | 4 MB | เอชดี 4600 | ลีเอ 1150 | 54 ว. | 22 นาโนเมตร | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด | กันยายน 2556 |
| คอร์ i3-43xxT, คอร์ i3-4xxxTE | 35 วัตต์ | ||||||||
| คอร์ i3-41xx | 3 MB | เอชดี 4400 | 54 ว. | ||||||
| คอร์ i3-41xxT | 35 วัตต์ | ||||||||
| Haswell-MB (มือถือ) | คอร์ i3-4xx2E | เอชดี 4600 | บีจีเอ 1364 | 25 วัตต์ | |||||
| คอร์ i3-4xx0E | 37 ว. | ||||||||
| คอร์ i3-4xxxM | ซ็อกเก็ต G3 | ||||||||
| คอร์ i3-4xx8U | ไอริส 5100 | บีจีเอ 1168 | 28 ว | มิถุนายน 2556 | |||||
| คอร์ i3-4xx0U, คอร์ i3-4xx5U | เอชดี 4400 | 15 วัตต์ | |||||||
| คอร์ i3-4xxxY | เอชดี 4200 | 11.5 วัตต์ |
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันที่วางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| Haswell-DT (เดสก์ท็อป) | คอร์ i5-4xxx, i5-46xxK | 4 | 6 MB | เอชดี 4600 | ลีเอ 1150 | 84 ว. | 22 นาโนเมตร | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด | มิถุนายน 2556 |
| คอร์ i5-4xxxS | 65 วัตต์ | ||||||||
| คอร์ i5-46xxT | 45 วัตต์ | ||||||||
| คอร์ i5-45xxT, คอร์ i5-45xxTE | 2 | 4 MB | 35 วัตต์ | ||||||
| 65 วัตต์ | |||||||||
| แฮสเวลล์-เอช (เอ็มซีพี) | คอร์ i5-4xxxR | 4 | 4 MB | ไอริส โปร 5200 | บีจีเอ 1364 | 65 วัตต์ | |||
| Haswell-MB (มือถือ) | คอร์ i5-4xxxH | 2 | 3 MB | เอชดี 4600 | 47 ว | กันยายน 2556 | |||
| คอร์ i5-4xx2E | 25 วัตต์ | ||||||||
| คอร์ i5-4xx0E | 37 ว. | ||||||||
| คอร์ i5-4xxxM | ซ็อกเก็ต G3 | ||||||||
| คอร์ i5-4xx8U | ไอริส 5100 | บีจีเอ1168 | 28 ว | มิถุนายน 2556 | |||||
| คอร์ i5-4x50U | เอชดี 5000 | 15 วัตต์ | |||||||
| คอร์ i5-4x00U | เอชดี 4400 | ||||||||
| คอร์ i5-4xxxY | เอชดี 4200 | 11.5 วัตต์ |
| ชื่อรหัส | รายชื่อแบรนด์ (รายการ) | แกนกลาง | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| Haswell-E (เดสก์ท็อป) [ 61 ] | คอร์ i7-5960X | 8 | 20 MB | ไม่มีข้อมูล | LGA 2011-3 | 140 วัตต์ | 22 นาโนเมตร | อินเทอร์เฟซสื่อโดยตรง | กันยายน 2557 |
| คอร์ i7-5930K | 6 | 15 MB | |||||||
| คอร์ i7-5820K | |||||||||
| Haswell-DT (เดสก์ท็อป) | คอร์ i7-47xx, i7-47xxK | 4 | 8 MB | เอชดี 4600 | ลีเอ 1150 | 84 ว. | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด | มิถุนายน 2556 | |
| คอร์ i7-47xxS | 65 วัตต์ | ||||||||
| คอร์ i7-47x0T | 45 วัตต์ | ||||||||
| คอร์ i7-47x5T | 35 วัตต์ | ||||||||
| คอร์ i7-47xxR | 6 MB | ไอริส โปร 5200 | บีจีเอ 1364 | 65 วัตต์ | |||||
| Haswell-MB (มือถือ) | Core i7-4x50HQ, Core i7-4x60HQ , Core i7-4x50EQ, Core i7-4x60EQ | 47 ว | |||||||
| Core i7-47x2HQ, Core i7-47x2EQ , Core i7-470xHQ, Core i7-470xEQ | เอชดี 4600 | 37 ว47 ว | |||||||
| คอร์ i7-47x2MQ คอร์ i7-470xMQ | ซ็อกเก็ต G3 | 37 ว47 ว | |||||||
| คอร์ i7-49xxMQ, คอร์ i7-4xxxXM | 8 MB | 57 ว. | |||||||
| คอร์ i7-4xxxM | 2 | 4 MB | 35 วัตต์ | กันยายน 2556 | |||||
| คอร์ i7-4xx8U | ไอริส 5100 | บีจีเอ 1168 | 28 ว | มิถุนายน 2556 | |||||
| คอร์ i7-4x50U | เอชดี 5000 | 15 วัตต์ | |||||||
| คอร์ i7-4x00U | เอชดี 4400 | ||||||||
| คอร์ i7-4xxxY | เอชดี 4200 | 11.5 วัตต์ |
รุ่นที่ 5
Broadwell คือสถาปัตยกรรมไมโครโปรเซสเซอร์ Core รุ่นที่ห้า ซึ่ง Intel เปิดตัวเมื่อวันที่ 6 กันยายน 2014 และเริ่มจัดส่งในช่วงปลายปี 2014 เป็นรุ่นแรกที่ใช้ ชิปขนาด 14 นาโนเมตร[ 62 ]นอกจากนี้ โปรเซสเซอร์สำหรับอุปกรณ์พกพาได้เปิดตัวในเดือนมกราคม 2015 [ 63 ]และโปรเซสเซอร์ Core i5 และ i7 สำหรับเดสก์ท็อปได้เปิดตัวในเดือนมิถุนายน 2015 [ 64 ]
โปรเซสเซอร์สำหรับเดสก์ท็อป (ซีรีส์ DT)
| การสร้างแบรนด์โปรเซสเซอร์ | รุ่น (รายการ) | คอร์(เธรด) | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| คอร์ i7 | 5775C | 4 (8) | 6 MB | ไอริส 6200 | ลีเอ 1150 | 65 วัตต์ | 14 นาโนเมตร | อิน เทอร์เฟซสื่อโดยตรง หน่วยประมวลผลกราฟิกแบบรวม (Integrated GPU) | มิถุนายน 2558 |
| 5775R | |||||||||
| คอร์ i5 | 5675C | 4 (4) | 4 MB | ||||||
| 5675R | |||||||||
| 5575R |
โปรเซสเซอร์มือถือ (ซีรีส์ U)
| การสร้างแบรนด์โปรเซสเซอร์ | รุ่น (รายการ) | คอร์(เธรด) | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| คอร์ i7 | 5xx7U | 2 (4) | 4 MB | ไอริส 6100 | บีจีเอ 1168 | 28 ว | 14 นาโนเมตร | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด | มกราคม 2558 |
| 5x50U | เอชดี 6000 | 15 วัตต์ | |||||||
| 5x00U | เอชดี 5500 | ||||||||
| คอร์ i5 | 5xx7U | 2 (2) | 3 MB | ไอริส 6100 | 28 ว | ||||
| 5x50U | เอชดี 6000 | 15 วัตต์ | |||||||
| 5x00U | เอชดี 5500 | ||||||||
| คอร์ i3 | 5xx7U | ไอริส 6100 | 28 ว | ||||||
| 5xx5U | เอชดี 5500 | 15 วัตต์ | |||||||
| 5xx0U |
หน่วยประมวลผลมือถือ (ซีรีส์ Y)
| การสร้างแบรนด์โปรเซสเซอร์ | รุ่น (รายการ) | คอร์(เธรด) | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| คอร์ เอ็ม | 5Yxx | 2 (2) | 4 MB | เอชดี 5300 | บีจีเอ 1234 | 4.5 วัตต์ | 14 นาโนเมตร | อินเทอร์เฟซมีเดียโดยตรง , การ์ดจอออน บอร์ด | กันยายน 2557 |
รุ่นที่ 6
สถาปัตยกรรมไมโครบรอดเวลล์
| การสร้างแบรนด์โปรเซสเซอร์ | รุ่น (รายการ) | คอร์ (เธรด) | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันวางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| คอร์ i7 | 6800K | 6 (12) | 15 MB | ไม่มีข้อมูล | LGA 2011-3 | 140 วัตต์ | 14 นาโนเมตร | อินเทอร์เฟซสื่อโดยตรง | ไตรมาสที่ 2 ปี 2016 |
| 6850K | |||||||||
| 6900K | 8 (16) | 20 MB | |||||||
| 6950X | 10 (20) | 25 MB |
สถาปัตยกรรมไมโครสกายเลค
Skylake คือสถาปัตยกรรมไมโครโปรเซสเซอร์ Core รุ่นที่หก เปิดตัวในเดือนสิงหาคม 2015 ก่อนซีรี่ส์ i9 โดยเป็นรุ่นต่อจากตระกูล Broadwell ซึ่งได้รับการออกแบบใหม่โดยใช้ เทคโนโลยีการผลิต 14 นาโนเมตรแบบเดียวกัน แต่การออกแบบใหม่นี้มีประสิทธิภาพ CPU และ GPU ที่ดีขึ้น และลดการใช้พลังงานลง นอกจากนี้ Intel ยังปิดใช้งานการโอเวอร์คล็อกโปรเซสเซอร์ที่ไม่ใช่รุ่น -K ด้วย
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์/เธรด | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันที่วางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| คอร์ i7 | 6700K | 4/8 | 8 MB | เอชดี 530 | ลีเอ 1151 | 91 ว. | 14 นาโนเมตร | อิน เทอร์เฟซสื่อโดยตรง หน่วยประมวลผลกราฟิกแบบรวม (Integrated GPU) | สิงหาคม 2558 |
| 6700 | 65 วัตต์ | กันยายน 2558 | |||||||
| 6700T | 35 วัตต์ | ||||||||
| 6785R | ไอริส โปร 580 | 65 วัตต์ | พฤษภาคม 2559 | ||||||
| คอร์ i5 | 6600K | 4/4 | 6 MB | เอชดี 530 | 91 ว. | กันยายน 2558 | |||
| 6600 | 65 วัตต์ | ||||||||
| 6500 | |||||||||
| 6400 | |||||||||
| 6402P | เอชดี 510 | ธันวาคม 2558 | |||||||
| 6xx0R | เอชดี 530 | 35 วัตต์ | มิถุนายน 2559 | ||||||
| 6xx0T | กันยายน 2558 | ||||||||
| คอร์ i3 | 6320 | 2/4 | 4 MB | เอชดี 530 | 51 ว | ||||
| 6300 | |||||||||
| 6300T | 35 วัตต์ | ||||||||
| 6100 | 3 MB | เอชดี 530 | 51 ว | ||||||
| 6100T | 35 วัตต์ | ||||||||
| 6098P | เอชดี 510 | 54 ว. | ธันวาคม 2558 |
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์/เธรด | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันที่วางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| คอร์ i3 | 6100H | 2/4 | 3 MB | เอชดี 530 | FBGA 1356 | 35 วัตต์ | 14 นาโนเมตร | อิน เทอร์เฟซสื่อโดยตรง หน่วยประมวลผลกราฟิกแบบรวม (Integrated GPU) | กันยายน 2558 |
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์/เธรด | แคช L3 | โมเดล GPU | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | วันที่วางจำหน่าย |
|---|---|---|---|---|---|---|---|---|---|
| คอร์ i7 | 6650U | 2/4 | 4 MB | ไอริส 540 | เอฟซีบีจีเอ 1356 | 15 วัตต์ | 14 นาโนเมตร | อิน เทอร์เฟซสื่อโดยตรง หน่วยประมวลผลกราฟิกแบบรวม (Integrated GPU) | กันยายน 2558 |
| 6600U | เอชดี 520 | 25 วัตต์ | |||||||
| 6567U | ไอริส 550 | 28 ว | |||||||
| 6x60U | ไอริส 540 | 15 วัตต์ | |||||||
| 6x00U | เอชดี 520 | ||||||||
| คอร์ i5 | 62x7U | ไอริส 550 | 28 ว | ||||||
| 6360U | ไอริส 540 | 9.5 วัตต์ | |||||||
| 6300U | เอชดี 520 | 15 วัตต์ | |||||||
| 6260U | ไอริส 540 | ||||||||
| 6200U | 3 MB | เอชดี 520 | |||||||
| คอร์ i3 | 6167U | เอชดี 550 | 28 ว | ||||||
| 6100U | เอชดี 520 | 15 วัตต์ | |||||||
| 6006U | เอชดี 520 | พฤศจิกายน 2559 | |||||||
ยุคของซีรี่ส์ i9/ก่อนยุคของ Core Ultra
รุ่นที่ 7
สถาปัตยกรรมไมโครสกายเลค
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์/เธรด | แคช L3 | ซ็อกเก็ต | ทีดีพี | กระบวนการ | บัสอินพุต/เอาต์พุต | ราคา |
|---|---|---|---|---|---|---|---|---|
| คอร์ i9 | 7980XE | 18/36 | 24.75 MB | ลีเอ 2066 | 165 วัตต์ | 14 นาโนเมตร | อินเทอร์เฟซสื่อโดยตรง | 1999 เหรียญ |
| 7960X | 16/32 | 22 MB | 1699 เหรียญ | |||||
| 7940X | 14/28 | 19.25 MB | 1399 เหรียญ | |||||
| 7920X | 12/24 | 16.5 MB | 140 วัตต์ | 1199 เหรียญ | ||||
| 7900X | 10/20 | 13.75 MB | 999 เหรียญ | |||||
| คอร์ i7 | 7820X | 8/16 | 11 MB | 599 เหรียญสหรัฐ | ||||
| 7800X | 6/12 | 8.25 MB | 389 ดอลลาร์ |
ทะเลสาบคาบี
Kaby Lake เป็นชื่อรหัสของโปรเซสเซอร์ Core เจนเนอเรชั่นที่เจ็ด และเปิดตัวในเดือนตุลาคม 2559 (ชิปมือถือ) [ 65 ]และมกราคม 2560 (ชิปเดสก์ท็อป) [ 66 ]ด้วยสถาปัตยกรรมไมโครรุ่นล่าสุด Intel ตัดสินใจผลิตโปรเซสเซอร์ Kaby Lake โดยไม่ใช้โมเดลการผลิตและการออกแบบแบบ " tick–tock " [ 67 ] Kaby Lake มีสถาปัตยกรรมไมโคร Skylake เดียวกันและผลิตโดยใช้เทคโนโลยีการผลิต14 นาโนเมตร ของ Intel [ 67 ]
สร้างขึ้นบนกระบวนการผลิต 14 นาโนเมตรที่ได้รับการปรับปรุง (14FF+) Kaby Lake มีความเร็วสัญญาณนาฬิกา CPU และ ความถี่ Turbo ที่เร็วขึ้น นอกเหนือจากการเปลี่ยนแปลงกระบวนการผลิตและความเร็วสัญญาณนาฬิกาแล้ว สถาปัตยกรรม CPU แทบจะไม่มีการเปลี่ยนแปลงจากSkylakeส่งผลให้IPC เท่าเดิม
Kaby Lake มาพร้อมสถาปัตยกรรมกราฟิกใหม่เพื่อปรับปรุงประสิทธิภาพในการประมวลผลกราฟิก 3 มิติและ การเล่น วิดีโอ 4Kเพิ่ม การรองรับ High-bandwidth Digital Content Protection 2.2 (HDD 2.2) พร้อมด้วยการถอดรหัสฟังก์ชันคงที่ของH.264/MPEG-4 AVC , High Efficiency Video Coding Main และ Main10/10-bit, และVP9 10-bit และ 8-bit รองรับการเข้ารหัสด้วยฮาร์ดแวร์สำหรับ H.264/MPEG-4 AVC, HEVC Main10/10-bit และ VP9 8-bit แต่ไม่รองรับการเข้ารหัส VP9 10-bit ด้วยฮาร์ดแวร์ และ รองรับ OpenCL 2.1 แล้ว
Kaby Lake เป็นสถาปัตยกรรม Core รุ่นแรกที่รองรับเทคโนโลยีHyper-Threadingสำหรับซีพียูเดสก์ท็อปตระกูล Pentium นอกจากนี้ Kaby Lake ยังเป็นซีพียูตระกูล i3 รุ่นแรกที่สามารถโอเวอร์คล็อกได้อีกด้วย
คุณสมบัติทั่วไปของซีพียู Kaby Lake สำหรับเดสก์ท็อป:
- ซ็อกเก็ตLGA 1151
- อินเทอร์เฟซDMI 3.0และPCIe 3.0
- รองรับหน่วยความจำแบบ Dual Channel ในการกำหนดค่าต่อไปนี้: DDR3L-1600 1.35 V (สูงสุด 32 GiB) หรือ DDR4-2400 1.2 V ( สูงสุด 64 GiB)
- มีช่อง PCIe ทั้งหมด 16 ช่อง
- โปรเซสเซอร์ตระกูล Core รองรับชุดคำสั่ง AVX2 ส่วนโปรเซสเซอร์ตระกูล Celeron และ Pentium รองรับเฉพาะ SSE4.1/4.2 เท่านั้น
- อัตราความเร็วสัญญาณนาฬิกากราฟิกพื้นฐาน350 MHz
- ไม่มีแคช L4 (eDRAM)
- กำหนดวางจำหน่าย 3 มกราคม 2560
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์ (เธรด) | ซีพียู | อัตราความเร็วสัญญาณนาฬิกาเทอร์โบของ CPU | โมเดล GPU | สูงสุด อัตราความเร็วสัญญาณนาฬิกา GPU | แอล3 แคช | ทีดีพี | ราคา (ดอลลาร์สหรัฐ) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| แกนเดี่ยว | แกนคู่ | ควอดคอร์ | |||||||||
| คอร์ i7 | 7700K | 4 (8) | 4.2 GHz | 4.5 GHz | 4.4 GHz | 4.4 GHz | เอชดี 630 | 1150 เมกะเฮิร์ตซ์ | 8 MB | 91 ว. | 350 เหรียญสหรัฐ |
| 7700 | 3.6 GHz | 4.2 GHz | 4.1 GHz | 4.0 GHz | 65 วัตต์ | 312 ดอลลาร์ | |||||
| 7700T | 2.9 GHz | 3.8 GHz | 3.7 GHz | 3.6 GHz | 35 วัตต์ | ||||||
| คอร์ i5 | 7600K | 4 (4) | 3.8 GHz | 4.2 GHz | 4.1 GHz | 4.0 GHz | 6 MB | 91 ว. | 243 เหรียญสหรัฐ | ||
| 7600 | 3.5 GHz | 4.1 GHz | 4.0 GHz | 3.9 GHz | 65 วัตต์ | 224 ดอลลาร์ | |||||
| 7600T | 2.8 GHz | 3.7 GHz | 3.6 GHz | 3.5 GHz | 1100 เมกะเฮิร์ตซ์ | 35 วัตต์ | |||||
| 7500 | 3.4 GHz | 3.8 GHz | 3.7 GHz | 3.6 GHz | 65 วัตต์ | 202 ดอลลาร์ | |||||
| 7500T | 2.7 GHz | 3.3 GHz | 3.2 GHz | 3.1 GHz | 35 วัตต์ | ||||||
| 7400 | 3.0 GHz | 3.5 GHz | 3.4 GHz | 3.3 GHz | 1000 เมกะเฮิร์ตซ์ | 65 วัตต์ | 182 ดอลลาร์ | ||||
| 7400T | 2.4 GHz | 3.0 GHz | 2.9 GHz | 2.7 GHz | 35 วัตต์ | 187 ดอลลาร์ | |||||
| คอร์ i3 | 7350K | 2 (4) | 4.2 GHz | ไม่มีข้อมูล | 1150 เมกะเฮิร์ตซ์ | 4 MB | 60 วัตต์ | 179 ดอลลาร์ | |||
| 7320 | 4.1 GHz | 51 ว | 157 เหรียญสหรัฐ | ||||||||
| 7300 | 4.0 GHz | 147 ดอลลาร์ | |||||||||
| 7300T | 3.5 GHz | 1100 เมกะเฮิร์ตซ์ | 35 วัตต์ | ||||||||
| 7100 | 3.9 GHz | 3 MB | 51 ว | 117 ดอลลาร์ | |||||||
| 7100T | 3.4 GHz | 35 วัตต์ | |||||||||
| 7101E | 3.9 GHz | 54 ว. | |||||||||
| 7101TE | 3.4 GHz | 35 วัตต์ | |||||||||
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์ (เธรด) | ซีพียู | อัตราความเร็วสัญญาณนาฬิกาเทอร์โบของ CPU | จีพี | อัตราความเร็วสัญญาณนาฬิกา GPU | แอล3 แคช | จำนวนเลน PCIe สูงสุด | ทีดีพี | ซีทีดีพี | วันที่วางจำหน่าย | ราคา (ดอลลาร์สหรัฐ) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แกนเดี่ยว | แกนคู่ | ควอดคอร์ | ฐาน | สูงสุด | ขึ้น | ลง | ||||||||||
| คอร์ i7 | 7920HQ | 4 (8) | 3.1 GHz | 4.1 GHz | 3.9 GHz | 3.7 GHz | เอชดี 630 | 350 เมกะเฮิร์ตซ์ | 1100 เมกะเฮิร์ตซ์ | 8 MB | 16 | 45 วัตต์ | ไม่มีข้อมูล | 35 วัตต์ | ไตรมาสที่ 1 ปี 2560 | 568 เหรียญ |
| 7820HQ | 2.9 GHz | 3.9 GHz | 3.7 GHz | 3.5 GHz | 378 เหรียญสหรัฐ | |||||||||||
| 7820HK | ||||||||||||||||
| 7700HQ | 2.8 GHz | 3.8 GHz | 3.6 GHz | 3.4 GHz | 6 MB | |||||||||||
| คอร์ i5 | 7440HQ | 4 (4) | 1000 เมกะเฮิร์ตซ์ | 250 เหรียญสหรัฐ | ||||||||||||
| 7300HQ | 2.5 GHz | 3.5 GHz | 3.3 GHz | 3.1 GHz | ||||||||||||
| คอร์ i3 | 7100H | 2 (4) | 3.0 GHz | ไม่มีข้อมูล | 950 เมกะเฮิร์ตซ์ | 3 MB | 35 วัตต์ | ไม่มีข้อมูล | 225 ดอลลาร์ | |||||||
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง (กระทู้) | ซีพียู | อัตราความเร็วสัญญาณนาฬิกาเทอร์โบของ CPU | จีพี | อัตราความเร็วสัญญาณนาฬิกา GPU | แอล3 แคช | แอล4 แคช | จำนวนเลน PCIe สูงสุด | ทีดีพี | ซีทีดีพี | วันที่วางจำหน่าย | ราคา (ดอลลาร์สหรัฐ) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แกนเดี่ยว | แกนคู่ | ฐาน | สูงสุด | ขึ้น | ลง | |||||||||||
| คอร์ i7 | 7660U | 2 (4) | 2.5 GHz | 4.0 GHz | ? | ไอริส พลัส 640 | 300 เมกะเฮิร์ตซ์ | 1100 เมกะเฮิร์ตซ์ | 4 MB | 64 MB | 12 | 15 วัตต์ | ไม่มีข้อมูล | 9.5 วัตต์ | ไตรมาสที่ 1 ปี 2560 | ? |
| 7600U | 2.8 GHz | 3.9 GHz | เอชดี 620 | 1150 เมกะเฮิร์ตซ์ | ไม่มีข้อมูล | 25 วัตต์ | 7.5 วัตต์ | 393 เหรียญสหรัฐ | ||||||||
| 7567U | 3.5 GHz | 4.0 GHz | ไอริส พลัส 650 | 64 MB | 28 ว | ไม่มีข้อมูล | 23 ว. | ? | ||||||||
| 7560U | 2.4 GHz | 3.8 GHz | ไอริส พลัส 640 | 1050 เมกะเฮิร์ตซ์ | 15 วัตต์ | 9.5 วัตต์ | ||||||||||
| 7500U | 2.7 GHz | 3.5 GHz | เอชดี 620 | ไม่มีข้อมูล | 25 วัตต์ | 7.5 วัตต์ | ไตรมาสที่ 3 ปี 2559 | 393 เหรียญสหรัฐ | ||||||||
| คอร์ i5 | 7360U | 2.3 GHz | 3.6 GHz | ไอริส พลัส 640 | 1000 เมกะเฮิร์ตซ์ | 4 MB | 64 MB | 12 | 15 วัตต์ | ไม่มีข้อมูล | 9.5 วัตต์ | ไตรมาสที่ 1 ปี 2560 | ? | |||
| 7300U | 2.6 GHz | 3.5 GHz | เอชดี 620 | 1100 เมกะเฮิร์ตซ์ | 3 MB | ไม่มีข้อมูล | 12 | 15 วัตต์ | 25 วัตต์ | 7.5 วัตต์ | 281 เหรียญ | |||||
| 7287U | 3.3 GHz | 3.7 GHz | ไอริส พลัส 650 | 4 MB | 64 MB | 28 ว | ไม่มีข้อมูล | 23 ว. | ? | |||||||
| 7267U | 3.1 GHz | 3.5 GHz | 1050 เมกะเฮิร์ตซ์ | |||||||||||||
| 7260U | 2.2 GHz | 3.4 GHz | ไอริส พลัส 640 | 950 เมกะเฮิร์ตซ์ | 15 วัตต์ | 9.5 วัตต์ | ||||||||||
| 7200U | 2.5 GHz | 3.1 GHz | เอชดี 620 | 1000 เมกะเฮิร์ตซ์ | 3 MB | ไม่มีข้อมูล | 25 วัตต์ | 7.5 วัตต์ | ไตรมาสที่ 3 ปี 2559 | 281 เหรียญ | ||||||
| คอร์ i3 | 7167U | 2.8 GHz | ไม่มีข้อมูล | ไอริส พลัส 650 | 1000 เมกะเฮิร์ตซ์ | 3 MB | 64 MB | 12 | 28 ว | ไม่มีข้อมูล | 23 ว. | ไตรมาสที่ 1 ปี 2560 | ? | |||
| 7100U | 2.4 GHz | เอชดี 620 | ไม่มีข้อมูล | 15 วัตต์ | 7.5 วัตต์ | ไตรมาสที่ 3 ปี 2559 | 281 เหรียญ | |||||||||
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง (กระทู้) | ซีพียู | อัตราความเร็วสัญญาณนาฬิกาเทอร์โบของ CPU | จีพี | อัตราความเร็วสัญญาณนาฬิกา GPU | แอล3 แคช | จำนวนเลน PCIe สูงสุด | ทีดีพี | ซีทีดีพี | วันที่วางจำหน่าย | ราคา (ดอลลาร์สหรัฐ) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แกนเดี่ยว | แกนคู่ | ฐาน | สูงสุด | ขึ้น | ลง | ||||||||||
| คอร์ i7 | 7Y75 | 2 (4) | 1.3 GHz | 3.6 GHz | 3.4 GHz | เอชดี 615 | 300 เมกะเฮิร์ตซ์ | 1050 เมกะเฮิร์ตซ์ | 4 MB | 10 | 4.5 วัตต์ | 7 ว | 3.5 วัตต์ | ไตรมาสที่ 3 ปี 2559 | 393 เหรียญสหรัฐ |
| คอร์ i5 | 7Y57 | 1.2 GHz | 3.3 GHz | 2.9 GHz | 950 เมกะเฮิร์ตซ์ | ไตรมาสที่ 1 ปี 2560 | 281 เหรียญ | ||||||||
| 7Y54 | 3.2 GHz | 2.8 GHz | ไตรมาสที่ 3 ปี 2559 | ||||||||||||
| คอร์ i3 | 7Y30 | 1.0 GHz | 2.6 GHz | ? | 900 เมกะเฮิร์ตซ์ | ||||||||||
| 7Y32 | 1.1 GHz | 3.0 GHz | ไตรมาสที่ 2 ปี 2560 | ||||||||||||
โปรเซสเซอร์ Kaby Lake-X เป็นเวอร์ชันดัดแปลงของโปรเซสเซอร์ Kaby Lake-S ที่สามารถใช้งานร่วมกับซ็อกเก็ต LGA 2066 ได้ อย่างไรก็ตาม โปรเซสเซอร์เหล่านี้ไม่สามารถใช้ประโยชน์จากคุณสมบัติเฉพาะของแพลตฟอร์มดังกล่าวได้
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์ (เธรด) | ซีพียู | อัตราความเร็วสัญญาณนาฬิกาเทอร์โบของ CPU | แอล3 แคช | ทีดีพี | ราคา (ดอลลาร์สหรัฐ) | ||
|---|---|---|---|---|---|---|---|---|---|
| แกนเดี่ยว | แกนคู่ | ควอดคอร์ | |||||||
| คอร์ i7 | 7740X | 4 (8) | 4.3 GHz | 4.5 GHz | 4.4 GHz | 4.4 GHz | 8 MB | 112 ว. | 339 ดอลลาร์ |
| คอร์ i5 | 7640X | 4 (4) | 4.0 GHz | 4.2 GHz | 4.1 GHz | 4.0 GHz | 6 MB | 242 ดอลลาร์ | |
รุ่นที่ 8
รีเฟรชทะเลสาบคาบี
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์(เธรด) | อัตราความเร็วสัญญาณนาฬิกาของซีพียู | อัตราความเร็วสัญญาณนาฬิกาเทอร์โบของ CPU | จีพี | อัตราความเร็วสัญญาณนาฬิกา GPU | แคชL3 | แคชL4 | จำนวน เลนPCIe สูงสุด | ทีดีพี | ซีทีดีพี | วันที่วางจำหน่าย | ราคา(ดอลลาร์สหรัฐ) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แกนเดี่ยว | แกนคู่ | ควอดคอร์ | ฐาน | สูงสุด | ขึ้น | ลง | |||||||||||
| คอร์ i7 | 8650U | 4 (8) | 1.9 GHz | 4.2 GHz | 3.9 GHz | ยูเอชดี 620 | 300 เมกะเฮิร์ตซ์ | 1150 เมกะเฮิร์ตซ์ | 8 MB | ไม่มีข้อมูล | 12 | 15 วัตต์ | 25 วัตต์ | 10 วัตต์ | ไตรมาสที่ 3 ปี 2560 | 409 เหรียญสหรัฐ | |
| 8550U | 1.8 GHz | 4.0 GHz | 3.7 GHz | ||||||||||||||
| คอร์ i5 | 8350U | 1.7 GHz | 3.6 GHz | 1100 เมกะเฮิร์ตซ์ | 6 MB | 297 เหรียญสหรัฐ | |||||||||||
| 8250U | 1.6 GHz | 3.4 GHz | |||||||||||||||
สถาปัตยกรรมไมโครของคอฟฟี่เลค
Coffee Lakeเป็นชื่อรหัสของตระกูลโปรเซสเซอร์ Intel Core เจนเนอเรชั่นที่แปด และเปิดตัวในเดือนตุลาคม 2017 นับเป็นครั้งแรกในรอบสิบปีของประวัติศาสตร์โปรเซสเซอร์ Intel Core ที่โปรเซสเซอร์ Coffee Lake มีจำนวนคอร์เพิ่มขึ้นในกลุ่มโปรเซสเซอร์สำหรับเดสก์ท็อป ซึ่งเป็นแรงผลักดันสำคัญที่ทำให้ประสิทธิภาพดีขึ้นเมื่อเทียบกับรุ่นก่อนๆ แม้ว่าประสิทธิภาพต่อความเร็วสัญญาณนาฬิกาจะใกล้เคียงกันก็ตาม
| ทะเลสาบคาบี(รุ่นที่ 7) | คอฟฟี่เลค(รุ่นที่ 8) | |
|---|---|---|
| แกน / เกลียว | แกน / เกลียว | |
| คอร์ i3 | 2 / 4 | 4 / 4 |
| คอร์ i5 | 4 / 4 | 6 / 6 |
| คอร์ i7 | 4 / 8 | 6 / 12 |
* เทคโนโลยี Hyper-threading ของ Intel ช่วยให้โปรเซสเซอร์ที่เปิดใช้งานสามารถประมวลผลได้สองเธรดต่อคอร์ทางกายภาพหนึ่งคอร์
Coffee Lake มีแกน CPU และประสิทธิภาพต่อ MHz เหมือนกับ Skylake/Kaby Lake เป็นส่วนใหญ่[ 68 ] [ 69 ]คุณสมบัติเฉพาะของ Coffee Lake ได้แก่:
- เช่นเดียวกับการปรับปรุงกระบวนการ ผลิต 14 นาโนเมตรใน Skylake และ Kaby Lake แล้ว Coffee Lake ก็เป็นการ ปรับปรุงกระบวนการผลิต 14 นาโนเมตรครั้งที่สาม ("14nm++") โดยมีคุณสมบัติเด่นคือระยะห่างระหว่างเกตของทรานซิสเตอร์ที่เพิ่มขึ้น เพื่อลดความหนาแน่นของกระแสไฟฟ้าและเพิ่มจำนวนทรานซิสเตอร์ที่มีการรั่วไหล ซึ่งช่วยให้สามารถเพิ่มกำลังสูงสุดและความถี่ได้สูงขึ้น แต่ก็แลกมาด้วยพื้นที่ของชิปและพลังงานขณะไม่ได้ใช้งานที่มากขึ้น
- Coffee Lake จะถูกใช้ร่วมกับชิปเซ็ตซีรีส์ 300 และไม่สามารถใช้งานร่วมกับชิปเซ็ตซีรีส์ 100 และ 200 รุ่นเก่าได้[ 70 ] [ 71 ]
- เพิ่มขนาดแคช L3 ให้สอดคล้องกับจำนวนคอร์
- เพิ่มความเร็วสัญญาณนาฬิกาเทอร์โบในซีพียูรุ่น i5 และ i7 (เพิ่มขึ้นสูงสุดถึง 200 MHz)
- เพิ่มความเร็วสัญญาณนาฬิกา iGPU ขึ้น 50 MHz
- การรองรับหน่วยความจำ DDR4 ได้รับการอัปเดตเป็น 2666 MHz (สำหรับชิ้นส่วน i5 และ i7) และ 2400 MHz (สำหรับชิ้นส่วน i3) หน่วยความจำ DDR3 ไม่ได้รับการสนับสนุนอีกต่อไป
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง ( เธรด ) | อัตราความเร็วสัญญาณนาฬิกาพื้นฐานของ CPU | อัตราความเร็วสัญญาณนาฬิกาเทอร์โบ[ 72 ] [GHz] | จีพี | อัตราความเร็วสัญญาณนาฬิกาGPUสูงสุด | แคชL3 | ทีดีพี | การสนับสนุนหน่วยความจำ | ราคา(ดอลลาร์สหรัฐ) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| จำนวนคอร์ที่ใช้ | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||
| คอร์ i7 | 8086K | 6 (12) | 4.0 GHz | 5.0 | 4.6 | 4.5 | 4.4 | 4.3 | ยูเอชดี 630 | 1.20 GHz | 12 MB | 95 วัตต์ | เจดีอาร์4 2666 | 425 เหรียญสหรัฐ | |
| 8700K | 3.7 GHz | 4.7 | 359 เหรียญสหรัฐ | ||||||||||||
| 8700 | 3.2 GHz | 4.6 | 4.5 | 4.4 | 4.3 | 65 วัตต์ | 303 เหรียญสหรัฐ | ||||||||
| 8700T | 2.4 GHz | 4.0 | 4.0 | 3.9 | 3.8 | 35 วัตต์ | |||||||||
| คอร์ i5 | 8600K | 6 (6) | 3.6 GHz | 4.3 | 4.2 | 4.1 | 1.15 GHz | 9 MB | 95 วัตต์ | 257 เหรียญสหรัฐ | |||||
| 8600 | 3.1 GHz | 65 วัตต์ | 213 เหรียญสหรัฐ | ||||||||||||
| 8600T | 2.3 GHz | 3.7 | 3.6 | 3.5 | 35 วัตต์ | ||||||||||
| 8500 | 3.0 GHz | 4.1 | 4.0 | 3.9 | 1.10 GHz | 65 วัตต์ | 192 ดอลลาร์ | ||||||||
| 8500T | 2.1 GHz | 3.5 | 3.4 | 3.3 | 3.2 | 35 วัตต์ | |||||||||
| 8400 | 2.8 GHz | 4.0 | 3.9 | 3.8 | 1.05 GHz | 65 วัตต์ | 182 ดอลลาร์ | ||||||||
| 8400T | 1.7 GHz | 3.3 | 3.2 | 3.1 | 3.0 | 35 วัตต์ | |||||||||
| คอร์ i3 | 8350K | 4 (4) | 4.0 GHz | ไม่มีข้อมูล | 1.15 GHz | 8 MB | 91 ว. | เจดีอาร์4 2400 | 168 เหรียญ | ||||||
| 8300 | 3.7 GHz | 62 ว. | 138 ดอลลาร์ | ||||||||||||
| 8300T | 3.2 GHz | 35 วัตต์ | |||||||||||||
| 8100 | 3.6 GHz | 1.10 GHz | 6 MB | 65 วัตต์ | 117 ดอลลาร์ | ||||||||||
| 8100T | 3.1 GHz | 35 วัตต์ | |||||||||||||
*โปรเซสเซอร์ Core i3-8100 และ Core i3-8350K ที่มีสเต็ป B0 นั้นจัดอยู่ในตระกูล " Kaby Lake -S"
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง (กระทู้) | ซีพียู | แม็กซ์เทอร์โบ อัตรานาฬิกา | จีพี | อัตราความเร็วสัญญาณนาฬิกา GPU | แอล3 แคช | ทีดีพี | ซีทีดีพี | ราคา (ดอลลาร์สหรัฐ) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ฐาน | สูงสุด | ลง | ขึ้น | |||||||||
| คอร์ i7 | 8850H | 6 (12) | 2.6 GHz | 4.3 GHz | ยูเอชดี 630 | 350 เมกะเฮิร์ตซ์ | 1.15 GHz | 9 MB | 45 วัตต์ | 35 วัตต์ | ไม่มีข้อมูล | 395 ดอลลาร์ |
| 8750H | 2.2 GHz | 4.1 GHz | 1.10 GHz | |||||||||
| 8700บี | 3.2 GHz | 4.6 GHz | 1.20 GHz | 12 MB | 65 วัตต์ | 303 เหรียญสหรัฐ | ||||||
| คอร์ i5 | 8500บี | 6 (6) | 3.0 GHz | 4.1 GHz | 1.10 GHz | 9 MB | 192 ดอลลาร์ | |||||
| 8400บี | 2.8 GHz | 4.0 GHz | 1.05 GHz | 182 ดอลลาร์ | ||||||||
| 8400H | 4 (8) | 2.5 GHz | 4.2 GHz | 1.10 GHz | 8 MB | 45 วัตต์ | 250 เหรียญสหรัฐ | |||||
| 8300H | 2.3 GHz | 4.0 GHz | 1.00 GHz | 250 เหรียญสหรัฐ | ||||||||
| คอร์ i3 | 8100H | 4 (4) | 3.0 GHz | ไม่มีข้อมูล | 6 MB | 225 ดอลลาร์ | ||||||
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง (กระทู้) | ซีพียู | แม็กซ์เทอร์โบ อัตรานาฬิกา | จีพี | อัตราความเร็วสัญญาณนาฬิกา GPU | แอล3 แคช | แคช L4 (อีดีแรม) | ทีดีพี | ซีทีดีพี | ราคา (ดอลลาร์สหรัฐ) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ฐาน | สูงสุด | ลง | ขึ้น | ||||||||||
| คอร์ i7 | 8559U | 4 (8) | 2.7 GHz | 4.5 GHz | ไอริส พลัส 655 | 300 เมกะเฮิร์ตซ์ | 1.20 GHz | 8 MB | 128 MB | 28 ว | 20 วัตต์ | ไม่มีข้อมูล | 431 เหรียญ |
| คอร์ i5 | 8269U | 2.6 GHz | 4.2 GHz | 1.10 GHz | 6 MB | 320 เหรียญสหรัฐ | |||||||
8259U | 2.3 GHz | 3.8 GHz | 1.05 GHz | ไม่มีข้อมูล | |||||||||
| คอร์ i3 | 8109U | 2 (4) | 3.0 GHz | 3.6 GHz | ยูเอชดี 630 | 1.10 GHz | 4 MB | ||||||
สถาปัตยกรรมไมโครของทะเลสาบแอมเบอร์
Amber Lake คือการพัฒนาต่อยอดจากซีพียู Kaby Lake รุ่นประหยัดพลังงานสำหรับอุปกรณ์พกพา
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง (กระทู้) | อัตราความเร็วสัญญาณนาฬิกาของซีพียู | จีพี | สูงสุด GPU อัตรานาฬิกา | แอล3 แคช | ทีดีพี | ซีทีดีพี | ราคา | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ฐาน | เทอร์โบสูงสุด | ขึ้น | ลง | ||||||||
| คอร์ i7 | 8510Y ถูกเก็บถาวรเมื่อวันที่ 28 กรกฎาคม 2020 ที่Wayback Machine | 2 (4) | 1.8 GHz | 3.9 GHz | ยูเอชดี 617 | 1050 เมกะเฮิร์ตซ์ | 4 MB | 7 ว | ไม่มีข้อมูล | 393 เหรียญสหรัฐ | |
| 8500 เยน | 1.5 GHz | 4.2 GHz | ยูเอชดี 615 | 5 วัตต์ | 7 ว | 3.5 วัตต์ | 393 เหรียญสหรัฐ | ||||
| คอร์ i5 | 8310Y | 1.6 GHz | 3.9 GHz | ยูเอชดี 617 | 7 ว | ไม่มีข้อมูล | 281 เหรียญ | ||||
| 8210Y | 3.6 GHz | ||||||||||
| 8200 เยน | 1.3 GHz | 3.9 GHz | ยูเอชดี 615 | 950 เมกะเฮิร์ตซ์ | 5 วัตต์ | 7 ว | 3.5 วัตต์ | 291 เหรียญสหรัฐ | |||
| คอร์ m3 | 8100 เยน | 1.1 GHz | 3.4 GHz | 900 เมกะเฮิร์ตซ์ | 8 วัตต์ | 4.5 วัตต์ | 281 เหรียญ | ||||
สถาปัตยกรรมไมโครของทะเลสาบวิสกี้
Whiskey Lakeเป็นชื่อรหัสของ IntelสำหรับการปรับปรุงกระบวนการผลิตSkylake 14 นาโนเมตร ครั้งที่สาม ต่อจาก Kaby Lake RefreshและCoffee Lake Intel ประกาศวางจำหน่ายซีพียู Whiskey Lake สำหรับอุปกรณ์พกพาที่ใช้พลังงานต่ำเมื่อวันที่ 28 สิงหาคม 2561 [ 73 ] [ 74 ]ยังไม่มีการโฆษณาว่าสถาปัตยกรรมซีพียูนี้มีการแก้ไขปัญหาด้วยฮาร์ดแวร์สำหรับ ช่องโหว่ประเภท Meltdown / Spectreหรือไม่ แหล่งข้อมูลต่างๆ มีข้อมูลที่ขัดแย้งกัน[ 75 ] [ 76 ] [ 74 ] [ 77 ]มีการประกาศอย่างไม่เป็นทางการว่า Whiskey Lake มีการแก้ไขปัญหาด้วยฮาร์ดแวร์สำหรับ Meltdown และ L1TF ในขณะที่ Spectre V2 ต้องการการแก้ไขปัญหาด้วยซอฟต์แวร์ รวมถึงการอัปเดตไมโครโค้ด/เฟิร์มแวร์[ 78 ] [ 79 ] [ 80 ] [ 81 ]
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง (กระทู้) | ซีพียู | นาฬิกา เทอร์โบ GHz จำนวนคอร์ | จีพี | สูงสุด GPU อัตรานาฬิกา | แอล3 แคช | ซีทีดีพี | หน่วยความจำ | ราคา | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | ขึ้น | ลง | |||||||||
| คอร์ i7 | 8665U | 4 (8) | 1.9 GHz | 4.8 | ยูเอชดี620 | 1150 เมกะเฮิร์ตซ์ | 8 MB | 25 วัตต์ | 10 วัตต์ | DDR4-2400 แอลพีดีอาร์3-2133 | 409 เหรียญสหรัฐ | ||
| 8565U | 1.8 GHz | 4.6 | 4.5 | 4.1 | 409 เหรียญสหรัฐ | ||||||||
| คอร์ i5 | 8365U | 1.6 GHz | 4.1 | 1100 เมกะเฮิร์ตซ์ | 6 MB | 297 เหรียญสหรัฐ | |||||||
| 8265U | 3.9 | 3.9 | 3.7 | 297 เหรียญสหรัฐ | |||||||||
| คอร์ i3 | 8145U | 2 (4) | 2.1 GHz | 3.9 | 3.7 | ไม่มีข้อมูล | 1000 เมกะเฮิร์ตซ์ | 4 MB | 281 เหรียญ | ||||
สถาปัตยกรรมไมโครของแคนนอนเลค
Cannon Lake (เดิมชื่อSkymont ) เป็นชื่อรหัสของ Intelสำหรับการลดขนาดชิป10 นาโนเมตร ของสถาปัตยกรรมไมโครKaby Lakeเนื่องจากเป็นการลดขนาดชิป Cannon Lake จึงเป็นกระบวนการใหม่ในแผนการดำเนินการ " กระบวนการ-สถาปัตยกรรม-การเพิ่มประสิทธิภาพ " ของ Intel ซึ่งเป็นขั้นตอนต่อไปในการผลิตเซมิคอนดักเตอร์[ 82 ] Cannon Lake เป็น CPU หลักรุ่นแรกที่มี ชุดคำสั่ง AVX-512 เมื่อเปรียบเทียบกับ AVX2รุ่นก่อนหน้า(AVX-256) AVX-512 รุ่นใหม่นี้มีคุณสมบัติที่โดดเด่นคือ ความกว้างของรีจิสเตอร์ข้อมูลเพิ่มขึ้นเป็นสองเท่า และจำนวนรีจิสเตอร์เพิ่มขึ้นเป็นสองเท่า การปรับปรุงเหล่านี้จะช่วยให้สามารถดำเนินการจุดลอยตัวได้เป็นสองเท่าต่อรีจิสเตอร์ เนื่องจากความกว้างที่เพิ่มขึ้น นอกเหนือจากการเพิ่มจำนวนรีจิสเตอร์โดยรวมเป็นสองเท่า ส่งผลให้ประสิทธิภาพทางทฤษฎีดีขึ้นถึงสี่เท่าเมื่อเทียบกับ AVX2 [ 83 ] [ 84 ]
ในงาน CES 2018อินเทลประกาศว่าพวกเขาเริ่มจัดส่งซีพียู Cannon Lake สำหรับอุปกรณ์พกพาตั้งแต่ปลายปี 2017 และจะเร่งการผลิตในปี 2018 [ 85 ] [ 86 ] [ 87 ]ไม่มีการเปิดเผยรายละเอียดเพิ่มเติม
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | แกนกลาง (กระทู้) | ซีพียู | ซีพียูเทอร์โบ อัตรานาฬิกา | จีพี | อัตราความเร็วสัญญาณนาฬิกา GPU | แอล3 แคช | ทีดีพี | ซีทีดีพี | ราคา (ดอลลาร์สหรัฐ) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ฐาน | สูงสุด | ลง | |||||||||
| คอร์ i3 | 8121U [ 88 ] [ 89 ] | 2 (4) | 2.2 GHz | 3.2 GHz | ไม่มีข้อมูล | 4 MB | 15 วัตต์ | ไม่มีข้อมูล | ? | ||
รุ่นที่ 9
สถาปัตยกรรมไมโครสกายเลค
ซีพียู Coffee Lake เจนเนอเรชั่นที่ 9 เป็นรุ่นปรับปรุงของซีพียู Skylake X-Series รุ่นก่อนหน้า โดยมีการปรับปรุงความเร็วสัญญาณนาฬิกาให้ดีขึ้น
| การสร้างแบรนด์โปรเซสเซอร์ | แบบอย่าง | คอร์/เธรด | นาฬิกาฐาน | นาฬิกาเทอร์โบแบบแกนเดี่ยว | แคช L3 | ทีดีพี | ราคา |
|---|---|---|---|---|---|---|---|
| คอร์ i9 | 9980XE | 18/36 | 3.0 GHz | 4.5 GHz | 24.75 MB | 165 วัตต์ | 1979 เหรียญสหรัฐ |
| 9960X | 16/32 | 3.1 GHz | 22 MB | 1684 ดอลลาร์ | |||
| 9940X | 14/28 | 3.3 GHz | 19.25 MB | 1387 เหรียญสหรัฐ | |||
| 9920X | 12/24 | 3.5 GHz | 1189 ดอลลาร์ | ||||
| 9900X | 10/20 | 989 เหรียญสหรัฐ | |||||
| 9820X | 3.3 GHz | 4.2 GHz | 16.5 MB | 889 เหรียญสหรัฐ | |||
| คอร์ i7 | 9800X | 8/16 | 3.8 GHz | 4.5 GHz | 589 เหรียญสหรัฐ | ||
สถาปัตยกรรมไมโครของ Coffee Lake Refresh
The 9th generation Coffee Lake CPUs were released in the fourth quarter of 2018. They include hardware mitigations against certain Meltdown/Spectre vulnerabilities.[90][91]
For the first time in Intel consumer CPU history, these CPUs support up to 128 GB RAM.[92]
| 8th Generation | 9th Generation | |
|---|---|---|
| Cores / Threads | Cores / Threads | |
| Core i3 | 4 / 4 | 4 / 4 |
| Core i5 | 6 / 6 | 6 / 6 |
| Core i7 | 6 / 12 | 8 / 8 |
| Core i9 | 6 / 12 | 8 / 16 |
* Intel Hyper-threading capabilities allow an enabled processor to execute two threads per physical core
Even though the F suffix CPUs lack an integrated GPU, Intel set the same price for these CPUs as their featureful counterparts.[93]
| Processorbranding | Model | Cores (Threads) | Base CPUclock rate | Turbo clock rate[94] [GHz] | GPU | max GPUclock rate | L3cache | TDP | Memory support | Price(USD) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Number of cores used | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||
| Core i9 | 9900KS | 8 (16) | 4.0 GHz | 5.0 | UHD 630 | 1.20 GHz | 16 MB | 127 W * | DDR4-2666 | $524 | |||||||
| 9900K | 3.6 GHz | 5.0 | 4.8 | 4.7 | 95 W * | $488 | |||||||||||
| 9900KF | N/a | ||||||||||||||||
| Core i7 | 9700K | 8 (8) | 3.6 GHz | 4.9 | 4.8 | 4.7 | 4.6 | UHD 630 | 1.20 GHz | 12 MB | 95 W | $374 | |||||
| 9700KF | N/a | ||||||||||||||||
| Core i5 | 9600K | 6 (6) | 3.7 GHz | 4.6 | 4.5 | 4.4 | 4.3 | N/a | UHD 630 | 1.15 GHz | 9 MB | $262 | |||||
| 9600KF | N/a | ||||||||||||||||
| 9400 | 2.9 GHz | 4.1 | UHD 630 | 1.05 GHz | 65 W | $182 | |||||||||||
| 9400F | N/a | ||||||||||||||||
| Core i3 | 9350KF | 4 (4) | 4.0 GHz | 4.6 | N/a | 8 MB | 91 W | DDR4-2400 | $173 | ||||||||
| 9100F | 3.6 GHz | 4.2 | N/a | 6 MB | 65 W | $122 | |||||||||||
| 9100 | UHD 630 | 1.1 GHz | |||||||||||||||
* various reviews show that the Core i9 9900K CPU may consume over 140 W under load. The Core i9 9900KS may consume even more.[95][96][97][98]
| Processorbranding | Model | Cores (Threads) | Base CPUclock rate | Single Core Turbo clock rate [GHz] | GPU | Max GPUclock rate | L3cache | TDP | Memorysupport | Price(USD) |
|---|---|---|---|---|---|---|---|---|---|---|
| Core i9 | 9980HK | 8 (16) | 2.4 GHz | 5.0 | HD 630 | 1.25 GHz | 16 MB | 45 W | DDR4-2666 | $583 |
| 9880H | 2.3 GHz | 4.8 | 1.20 GHz | $556 | ||||||
| Core i7 | 9850H | 6 (12) | 2.6 GHz | 4.6 | 1.15 GHz | 12 MB | $395 | |||
| 9750H | 4.5 | |||||||||
| Core i5 | 9400H | 4 (8) | 2.5 GHz | 4.3 | 1.10 GHz | 8 MB | $250 | |||
| 9300H | 2.4 GHz | 4.1 | 1.05 GHz |
10th generation
Cascade Lake microarchitecture
Cascade Lake X-Series CPUs are the 10th generation versions of the previous Skylake X-Series CPUs. They offer minor clockspeed improvements and a highly reduced price.
| Processorbranding | Model | Cores/Threads | Base Clock | Single Core Turbo Clock | All Core Turbo Clock | L3 cache | TDP | Price |
|---|---|---|---|---|---|---|---|---|
| Core i9 | 10980XE | 18/36 | 3.0 GHz | 4.8 GHz | 3.8 GHz | 24.75 MB | 165 W | $979 |
| 10940X | 14/28 | 3.3 GHz | 4.1 GHz | 19.25 MB | $784 | |||
| 10920X | 12/24 | 3.5 GHz | 4.3 GHz | $689 | ||||
| 10900X | 10/20 | 3.7 GHz | 4.7 GHz | $590 |
Ice Lake microarchitecture
Ice Lake is codename for Intel's 10th generation Intel Core processors, representing an enhancement of the 'architecture' of the preceding generation Kaby Lake/Cannon Lake processors (as specified in Intel's process–architecture–optimization execution plan). As the successor to Cannon Lake, Ice Lake uses Intel's newer 10 nm+ fabrication process, and is powered by the Sunny Cove microarchitecture.
Ice Lake are the first Intel CPUs to feature in-silicon mitigations for the hardware vulnerabilities discovered in 2017, Meltdown and Spectre. These side-channel attacks exploit branch prediction's use of speculative execution. These exploits may cause the CPU to reveal cached private information which the exploiting process is not intended to be able to access as a form of timing attack.
| Processorbranding | Model | Cores(threads) | Base CPUclock rate | Turbo clock GHz Num of cores | GPU | L3cache | TDP | cTDP | Price | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | Series | EUs | Max clockrate | Up | Down | |||||||
| Core i7 | 1065G7 | 4 (8) | 1.3 GHz | 3.9 | 3.5 | Iris Plus | 64 | 1.1 GHz | 8 MiB | 15 W | 25 W | 12 W | $426 | |
| Core i5 | 1035G7 | 1.2 GHz | 3.7 | 3.3 | 1.05 GHz | 6 MiB | 15 W | 25 W | 12 W | $320 | ||||
| 1035G4 | 1.1 GHz | 48 | $309 | |||||||||||
| 1035G1 | 1.0 GHz | 3.6 | UHD | 32 | 13 W | $297 | ||||||||
| Core i3 | 1005G1 | 2 (4) | 1.2 GHz | 3.4 | UHD | 32 | 0.9 GHz | 4 MiB | 15 W | 25 W | 13 W | $281 | ||
| Processorbranding | Model | Cores(threads) | Base CPUclock rate | Turbo clock GHz Num of cores | GPU | L3cache | TDP | cTDP | Price | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | Series | EUs | Max clockrate | Up | Down | |||||||
| Core i7 | 1060G7 | 4 (8) | 1.0 GHz | 3.8 | 3.4 | Iris Plus | 64 | 1.1 GHz | 8 MiB | 9 W | 12 W | |||
| Core i5 | 1030G7 | 0.8 GHz | 3.5 | 3.2 | Iris Plus | 64 | 6 MiB | 9 W | 12 W | |||||
| 1030G4 | 0.7 GHz | 48 | ||||||||||||
| Core i3 | 1000NG4 | 2 (4) | 1.1 GHz | 3.2 | Iris Plus | 48 | 0.9 GHz | 4 MiB | 9 W | |||||
1000G4 | 12 W | |||||||||||||
| 1000G1 | UHD | 32 | ||||||||||||
Comet Lake microarchitecture
Comet Lake is Intel's codename for the fourth 14 nm Skylake process-refinement, following Whiskey Lake. Intel announced low power mobile Comet Lake CPUs availability on August 21, 2019.[99]
| 9th generation | 10th generation | |
|---|---|---|
| Cores / threads | Cores / threads | |
| Core i3 | 4 / 4 | 4 / 8 |
| Core i5 | 6 / 6 | 6 / 12 |
| Core i7 | 8 / 8 | 8 / 16 |
| Core i9 | 8 / 16 | 10 / 20 |
| Processorbranding | Model | Cores (Threads) | CPU clock rate (GHz) | GPU | Smartcache (MB) | TDP | Memorysupport | Price(USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | All-Core Turbo | Turbo Boost 2.0 | Turbo Boost Max 3.0 | Model | max clock rate (GHz) | ||||||||
| Down | Base | ||||||||||||
| Core i9 | 10900K | 10 (20) | 3.7 | 4.8 | 5.1 | 5.2 | UHD | 1.20 | 20 | 95 | 125 | DDR4-2933 2-channel up to 128 GB | $488 |
| 10900KF | N/a | $472 | |||||||||||
| 10910 | 3.6 | 4.7 | 5.0 | N/a | UHD 630 | 1.20 | OEM | ||||||
| 10900 | 2.8 | 4.5 | 5.1 | N/a | 65 | $438 | |||||||
| 10900F | N/a | $422 | |||||||||||
| 10900T | 1.9 | 3.7 | 4.5 | 4.6 | UHD 630 | 1.20 | 25 | 35 | $438 | ||||
| 10850K | 3.6 | 4.7 | 5.0 | 5.1 | 95 | 125 | $453 | ||||||
| Core i7 | 10700K | 8 (16) | 3.8 | 16 | $374 | ||||||||
| 10700KF | N/a | $349 | |||||||||||
| 10700 | 2.9 | 4.6 | 4.7 | 4.8 | UHD 630 | 1.20 | N/a | 65 | $323 | ||||
| 10700F | N/a | $298 | |||||||||||
| 10700T | 2.0 | 3.7 | 4.4 | 4.5 | UHD 630 | 1.20 | 25 | 35 | $325 | ||||
| Core i5 | 10600K | 6 (12) | 4.1 | 4.5 | 4.8 | N/a | 12 | 95 | 125 | DDR4-2666 2-channel up to 128 GB | $262 | ||
| 10600KF | N/a | $237 | |||||||||||
| 10600 | 3.3 | 4.4 | 4.8 | UHD 630 | 1.20 | N/a | 65 | $213 | |||||
| 10600T | 2.4 | 3.7 | 4.0 | 25 | 35 | ||||||||
| 10500 | 3.1 | 4.2 | 4.5 | 1.15 | N/a | 65 | $192 | ||||||
| 10500T | 2.3 | 3.5 | 3.8 | 25 | 35 | ||||||||
| 10400 | 2.9 | 4.0 | 4.3 | 1.10 | N/a | 65 | $182 | ||||||
| 10400F | N/a | $157 | |||||||||||
| 10400T | 2.0 | 3.2 | 3.6 | UHD 630 | 1.10 | 25 | 35 | $182 | |||||
| Core i3 | 10320 | 4 (8) | 3.8 | 4.4 | 4.6 | 1.15 | 8 | N/a | 65 | $154 | |||
| 10300 | 3.7 | 4.2 | 4.4 | $143 | |||||||||
| 10300T | 3.0 | 3.6 | 3.9 | 1.10 | 25 | 35 | |||||||
| 10100 | 3.6 | 4.1 | 4.3 | 6 | N/a | 65 | $122 | ||||||
| 10100F | N/a | $79 - $97 | |||||||||||
| 10100T | 3.0 | 3.5 | 3.8 | UHD 630 | 1.10 | 25 | 35 | p | |||||
| Processorbranding | Model | Cores (Threads) | CPU clock speed (GHz) | GPU | Smart cache (MB) | TDP (W) | Memory support | Price (USD) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Max. | Model | Max. freq. (GHz) | |||||||||
| Down | Base | Up | ||||||||||
| Core i9 | 10980HK | 8 (16) | 2.4 | 5.3 | UHD 630 | 1.25 | 16 | N/a | 45 | 65 | DDR4-2933 2-channel up to 128 GB | $583 |
| 10885H | 35 | N/a | $556 | |||||||||
| Core i7 | 10875H | 2.3 | 5.1 | 1.20 | $450 | |||||||
| 10870H | 2.2 | 5.0 | $417 | |||||||||
| 10850H | 6 (12) | 2.7 | 5.1 | 1.15 | 12 | $395 | ||||||
| 10750H | 2.6 | 5.0 | ||||||||||
| Core i5 | 10500H | 2.5 | 4.5 | 1.05 | $250 | |||||||
| 10400H | 4 (8) | 2.6 | 4.6 | 1.10 | 8 | |||||||
| 10300H | 2.5 | 4.5 | 1.05 | |||||||||
| 10200H | 2.4 | 4.1 | UHD 610 | |||||||||
| Processorbranding | Model | Cores (Threads) | CPU clock speed (GHz) | GPU | L3 cache (MB) | TDP | Memory support | Price (USD) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Max. | Model | Max. freq. | |||||||||
| Down | Base | Up | ||||||||||
| Core i7 | 10810U | 6 (12) | 1.1 | 4.9 | UHD | 1.15 | 12 | 12.5 | 15 | 25 | DDR4-2666 LPDDR3-2133 | $443 |
| 10710U | 4.7 | |||||||||||
| 10610U | 4 (8) | 1.8 | 4.9 | 8 | 10 | $409 | ||||||
| 10510U | ||||||||||||
| Core i5 | 10310U | 1.7 | 4.4 | 6 | $297 | |||||||
| 10210U | 1.6 | 4.2 | 1.10 | |||||||||
| Core i3 | 10110U | 2 (4) | 2.1 | 4.1 | 1.00 | 4 | $281 | |||||
Comet Lake Refresh microarchitecture
| Processorbranding | Model | Cores (Threads) | CPU clock rate (GHz) | GPU | Smartcache (MB) | TDP | Memorysupport | Price(USD) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | All-Core Turbo | Turbo Boost 2.0 | Model | Max. freq. | ||||||||
| Down | Base | |||||||||||
| Core i5 | 10505 | 6 (12) | 3.2 | 4.3 | 4.6 | UHD 630 | 1.2 | 12 | N/A | 65 | DDR4-2666 2-channel up to 128 GB | $192 |
| Core i3 | 10325 | 4 (8) | 3.9 | 4.5 | 4.7 | 1.15 | 8 | N/a | 65 | $154 | ||
| 10305 | 3.8 | 4.3 | 4.5 | $143 | ||||||||
| 10305T | 3.0 | 3.7 | 4.0 | 1.10 | 25 | 35 | ||||||
| 10105 | 3.7 | 4.2 | 4.4 | 6 | N/a | 65 | $122 | |||||
| 10105F | N/a | $97 | ||||||||||
| 10105T | 3.0 | 3.6 | 3.9 | UHD 630 | 1.10 | 25 | 35 | $122 | ||||
Amber Lake Refresh microarchitecture
| Processorbranding | Model | Cores (threads) | CPU clock rate | Turbo Boost clock rate | GPU | Max GPU clock rate | L3 cache | TDP | cTDP | Memory | Price | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 core | 2 cores | 4 cores | Up | Down | ||||||||||
| Core i7 | 10510Y | 4 (8) | 1.2 GHz | 4.5 GHz | 3.2 GHz | UHD for 10th Gen Processors | 1150 MHz | 8 MB | 7 W | 9 W | 4.5 W | LPDDR3-2133 | US$403 | |
| Core i5 | 10310Y | 1.1 GHz | 4.1 GHz | 2.8 GHz | 1050 MHz | 6 MB | 5.5 W | US$292 | ||||||
| 10210Y | 1.0 GHz | 4.0 GHz | 2.7 GHz | 4.5 W | ||||||||||
| Core i3 | 10110Y | 2 (4) | 3.7 GHz | N/a | 1000 MHz | 4 MB | 5.5 W | US$287 | ||||||
11th generation
Tiger Lake
Launched on September 2, 2020.
- All models support DDR4-3200 memory
- All models support 20 reconfigurable PCI Express 4.0 lanes, allowing x16 Gen 4 link for discrete GPU and x4 Gen 4 link for M.2 SSDs
Mobile processors (Tiger Lake-H)
| Processorbranding | Model | Cores (threads) | Base freq at TDP | Max Turbo freq, active cores | UHD Graphics | Smart cache | TDP | Price | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| @35 W | @45 W | @65 W | 1 or 2 | 4 | 6 | All | EUs | Max freq | ||||||
| Core i9 | 11980HK | 8 (16) | N/a | 2.6 GHz | 3.3 GHz | 5.0 GHz | 4.9 GHz | 4.7 GHz | 4.5 GHz | 32 | 1.45 GHz | 24 MB | 45-65 W | $583 |
| 11950H vPro | 2.1 GHz | N/A | 35-45 W | $556 | ||||||||||
| 11900H | 2.5 GHz | 4.9 GHz | 4.8 GHz | 4.6 GHz | 4.4 GHz | $546 | ||||||||
| Core i7 | 11850H vPro | 4.8 GHz | 4.8 GHz | 4.6 GHz | 4.3 GHz | $395 | ||||||||
| 11800H | 1.9 GHz | 2.3 GHz | 4.6 GHz | 4.5 GHz | 4.4 GHz | 4.2 GHz | ||||||||
| Core i5 | 11500H vPro | 6 (12) | 2.4 GHz | 2.9 GHz | 4.6 GHz | 4.4 GHz | 4.2 GHz | 12 MB | $250 | |||||
| 11400H | 2.2 GHz | 2.7 GHz | 4.5 GHz | 4.3 GHz | 4.1 GHz | 16 | ||||||||
| 11260H | 2.1 GHz | 2.6 GHz | 4.4 GHz | 4.2 GHz | 4.0 GHz | 1.40 GHz | ||||||||
Mobile processors (Tiger Lake-H35)
- All models support DDR4-3200 or LPDDR4X-4267 memory
| Processorbranding | Model | Cores (threads) | Base freq at TDP | Max Turbo freq active cores | Iris Xe Graphics | Smart cache | TDP | Price | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| @28 W | @35 W | 1 | 2 | All | EUs | Max freq | ||||||
| Core i7 | 11390H | 4 (8) | 2.9 GHz | 3.4 GHz | 5.0 GHz | 4.6 GHz | 96 | 1.40 GHz | 12 MB | 28-35 W | $426 | |
| 11375H | 3.0 GHz | 3.3 GHz | 5.0 GHz | 4.8 GHz | 4.3 GHz | 1.35 GHz | $482 | |||||
| 11370H | 4.8 GHz | $426 | ||||||||||
| Core i5 | 11320H | 2.5 GHz | 3.2 GHz | 4.5 GHz | 8 MB | $309 | ||||||
| 11300H | 2.6 GHz | 3.1 GHz | 4.4 GHz | 4.0 GHz | 80 | 1.30 GHz | ||||||
Mobile processors (UP3-class)
| Processorbranding | Model | Cores (threads) | Base freq at TDP | Max Turbo freq | GPU | Smart cache | TDP | Memory support | Price | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| @12 W | @15 W | @28 W | 1 Core | All Cores | Series | EUs | Max freq | |||||||
| Core i7 | 1195G7 | 4 (8) | 1.3 GHz | 2.9 GHz | 5.0 GHz | 4.6 GHz | Iris Xe | 96 | 1.40 GHz | 12 MB | 12-28 W | DDR4-3200 LPDDR4X-4267 | $426 | |
| 1185G7 vPro | 1.2 GHz | 1.8 GHz[9] | 3.0 GHz | 4.8 GHz | 4.3 GHz | 1.35 GHz | ||||||||
| 1165G7 | 1.2 GHz | 1.7 GHz | 2.8 GHz | 4.7 GHz | 4.1 GHz | 1.30 GHz | ||||||||
| Core i5 | 1155G7 | 1.0 GHz | 2.5 GHz | 4.5 GHz | 4.3 GHz | 80 | 1.35 GHz | 8 MB | $309 | |||||
| 1145G7 vPro | 1.1 GHz | 1.5 GHz | 2.6 GHz | 4.4 GHz | 3.8 GHz | 1.30 GHz | ||||||||
| 1135G7 | 0.9 GHz | 1.4 GHz | 2.4 GHz | 4.2 GHz | 3.8 GHz | |||||||||
| Core i3 | 1125G4 | 2.0 GHz | 3.7 GHz | 3.3 GHz | UHD | 48 | 1.25 GHz | DDR4-3200 LPDDR4X-3733 | $281 | |||||
| 1115G4 | 2 (4) | 1.7 GHz | 2.2 GHz | 3.0 GHz | 4.1 GHz | 6 MB | ||||||||
| Processorbranding | Model | Cores (threads) | Base freq at TDP | Max Turbo freq | GPU | Smart cache | TDP | Memory support | Price | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| @12 W | @15 W | @28 W | Series | EUs | Max freq | Type | ECC | |||||||
| Core i7 | 1185GRE vPro | 4 (8) | 1.2 GHz | 1.8 GHz | 2.8 GHz | 4.4 GHz | Iris Xe | 96 | 1.35 GHz | 12 MB | 15 W | DDR4-3200 LPDDR4X-4267 | Yes | $490 |
| 1185G7E vPro | No | $431 | ||||||||||||
| Core i5 | 1145GRE vPro | 1.1 GHz | 1.5 GHz | 2.6 GHz | 4.1 GHz | 80 | 1.30 GHz | 8 MB | Yes | $362 | ||||
| 1145G7E vPro | No | $312 | ||||||||||||
| Core i3 | 1115GRE | 2 (4) | 1.7 GHz | 2.2 GHz | 3.0 GHz | 3.9 GHz | UHD | 48 | 1.25 GHz | 6 MB | DDR4-3200 LPDDR4X-3733 | Yes | $338 | |
| 1115G4E | No | $285 | ||||||||||||
Mobile processors (UP4-class)
| Processorbranding | Model | Cores (threads) | Base freq at TDP | Max Turbo freq | GPU | Smart cache | TDP | Memory support | Price | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| @7 W | @9 W | @15 W | 1 Core | All Cores | Series | EUs | Max freq | |||||||
| Core i7 | 1180G7 vPro | 4 (8) | 0.9 GHz | 2.2 GHz | 4.6 GHz | Iris Xe | 96 | 1.10 GHz | 12 MB | 7-15 W | LPDDR4X-4267 | $426 | ||
| 1160G7 | 1.2 GHz | 2.1 GHz | 4.4 GHz | 3.6 GHz | ||||||||||
| Core i5 | 1140G7 vPro | 0.8 GHz | 1.8 GHz | 4.2 GHz | 80 | 8 MB | $309 | |||||||
| 1130G7 | 1.1 GHz | 4.0 GHz | 3.4 GHz | |||||||||||
| Core i3 | 1120G4 | 1.5 GHz | 3.5 GHz | 3.0 GHz | UHD | 48 | $281 | |||||||
| 1110G4 | 2 (4) | 1.5 GHz | 1.8 GHz | 2.5 GHz | 3.9 GHz | 6 MB | ||||||||
Desktop/tablet processors (Tiger Lake-B)
- Socket: FCBGA1787, a BGA socket, thus these CPUs are meant only for system integrators
- Intel Xe UHD Graphics
- Up to 128 GB DDR4-3200 memory
- Was initially incorrectly listed as having a 5.3 GHz TVB boost frequency.[100]
| Processor branding | Model | Cores (threads) | Base / Boost Clocks (GHz) | L3 cache (MB) | TDP | GPU EU | GPU Max freq | Price |
|---|---|---|---|---|---|---|---|---|
| Core i9 | 11900 KB | 8 (16) | 3.3 / 4.9 | 24 | 65 W | 32 | 1.45 GHz | $539 |
| Core i7 | 11700B | 3.2 / 4.8 | ||||||
| Core i5 | 11500B | 6 (12) | 3.3 / 4.6 | 12 | ||||
| Core i3 | 11100B | 4 (8) | 3.6 / 4.4 | 16 | 1.4 GHz |
Rocket Lake microarchitecture
Rocket Lake is a codename for Intel's desktop x86 chip family based on the new Cypress Cove microarchitecture, a variant of Sunny Cove (used by Intel's Ice Lake mobile processors) backported to the older 14 nm process.[101] The chips are marketed as "Intel 11th generation Core". Launched March 30, 2021.
Desktop processors
- All CPUs listed below support DDR4-3200 natively. The Core i9 K/KF processors enable a 1:1 ratio of DRAM to memory controller by default at DDR4-3200, whereas the Core i9 non K/KF and all other CPUs listed below enable a 2:1 ratio of DRAM to memory controller by default at DDR4-3200 and a 1:1 ratio by default at DDR4-2933.[102]
- All CPUs support up to 128 GiB of RAM in dual channel mode
- Core i9 CPUs (except 11900T) support Intel Thermal Velocity Boost technology
| Processorbranding | Model | Cores (Threads) | Base | All-Core Turbo | Turbo Boost 2.0 | Turbo Boost Max 3.0 | GPU | max GPUclock rate | Smartcache | TDP | Price(USD) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Core i9 | 11900K | 8 (16) | 3.5 GHz | 4.8 GHz | 5.1 GHz | 5.2 GHz | UHD 750 | 1.3 GHz | 16 MiB | 125 W | $539 |
| 11900KF | - | $513 | |||||||||
| 11900 | 2.5 GHz | 4.7 GHz | 5.0 GHz | 5.1 GHz | UHD 750 | 1.3 GHz | 65 W | $439 | |||
| 11900F | - | $422 | |||||||||
| 11900T | 1.5 GHz | 3.7 GHz | 4.8 GHz | 4.9 GHz | UHD 750 | 1.3 GHz | 35 W | $439 | |||
| Core i7 | 11700K | 3.6 GHz | 4.6 GHz | 4.9 GHz | 5.0 GHz | 125W | $399 | ||||
| 11700KF | - | $374 | |||||||||
| 11700 | 2.5 GHz | 4.4 GHz | 4.8 GHz | 4.9 GHz | UHD 750 | 1.3 GHz | 65W | $323 | |||
| 11700F | - | $298 | |||||||||
| 11700T | 1.4 GHz | 3.6 GHz | 4.5 GHz | 4.6 GHz | UHD 750 | 1.3 GHz | 35 W | $323 | |||
| Core i5 | 11600K | 6 (12) | 3.9 GHz | 4.6 GHz | 4.9 GHz | N/A | 12 MiB | 125 W | $262 | ||
| 11600KF | - | $237 | |||||||||
| 11600 | 2.8 GHz | 4.3 GHz | 4.8 GHz | UHD 750 | 1.3 GHz | 65 W | $213 | ||||
| 11600T | 1.7 GHz | 3.5 GHz | 4.1 GHz | 35 W | |||||||
| 11500 | 2.7 GHz | 4.2 GHz | 4.6 GHz | 65 W | $192 | ||||||
| 11500T | 1.5 GHz | 3.4 GHz | 3.9 GHz | 1.2 GHz | 35 W | ||||||
| 11400 | 2.6 GHz | 4.2 GHz | 4.4 GHz | UHD 730 | 1.3 GHz | 65 W | $182 | ||||
| 11400F | - | $157 | |||||||||
| 11400T | 1.3 GHz | 3.3 GHz | 3.7 GHz | UHD 730 | 1.2 GHz | 35 W | $182 | ||||
12th generation
Alder Lake
Alder Lake is Intel's codename for the 12th generation of Intel Core processors based on a hybrid architecture utilizing Golden Cove high-performance cores and Gracemont power-efficient cores.[103] It is fabricated using Intel's Intel 7 process, previously referred to as Intel 10 nm Enhanced SuperFin (10ESF). Intel officially announced 12th Gen Intel Core CPUs on October 27, 2021, and was launched to the market on November 4, 2021.[104]
Desktop processors (Alder Lake-S)
- All the CPUs support up to 128 GB of DDR4-3200 or DDR5-4800 RAM in dual channel mode.[105]
- Some models feature integrated UHD Graphics 770, UHD Graphics 730 or UHD Graphics 710 GPU with 32/24/16 EUs and base frequency of 300 MHz.
- By default Alder Lake CPUs are configured to run at Turbo Power at all times and Base Power is only guaranteed when P-Cores/E-cores do not exceed the base clock rate.[106]
- Max Turbo Power: the maximum sustained (> 1 s) power dissipation of the processor as limited by current and/or temperature controls. Instantaneous power may exceed Maximum Turbo Power for short durations (≤ 10 ms). Maximum Turbo Power is configurable by system vendor and can be system specific.
- CPUs in bold below feature UDIMMECC memory support only when paired with a motherboard based on the W680 chipset.[107]
*By default, Core i9 12900KS achieves 5.5 GHz only when using Thermal Velocity Boost[108]
| Processor branding | Model | Cores (threads) | Base clock rate | TurboBoost 2.0 | Turbo Max 3.0 | GPU | Smart cache | Power | Price (USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | P | E | P | E | P | Model | Max. clock rate | Base | Turbo | ||||
| Core i9 | 12900KS | 8 (16) | 8 (8) | 3.4 GHz | 2.5 GHz | 5.2 GHz | 4.0 GHz | 5.3 GHz | UHD 770 | 1.55 GHz | 30 MB | 150 W | 241 W | $739 |
| 12900K | 3.2 GHz | 2.4 GHz | 5.1 GHz | 3.9 GHz | 5.2 GHz | 125 W | $589 | |||||||
| 12900KF | N/a | $564 | ||||||||||||
| 12900 | 2.4 GHz | 1.8 GHz | 5.0 GHz | 3.8 GHz | 5.1 GHz | UHD 770 | 1.55 GHz | 65 W | 202 W | $489 | ||||
| 12900F | N/a | $464 | ||||||||||||
| 12900T | 1.4 GHz | 1.0 GHz | 4.8 GHz | 3.6 GHz | 4.9 GHz | UHD 770 | 1.55 GHz | 35 W | 106 W | $489 | ||||
| Core i7 | 12700K | 4 (4) | 3.6 GHz | 2.7 GHz | 4.9 GHz | 3.8 GHz | 5.0 GHz | 1.50 GHz | 25 MB | 125 W | 190 W | $409 | ||
| 12700KF | N/a | $384 | ||||||||||||
| 12700 | 2.1 GHz | 1.6 GHz | 4.8 GHz | 3.6 GHz | 4.9 GHz | UHD 770 | 1.50 GHz | 65 W | 180 W | $339 | ||||
| 12700F | N/a | $314 | ||||||||||||
| 12700T | 1.4 GHz | 1.0 GHz | 4.6 GHz | 3.4 GHz | 4.7 GHz | UHD 770 | 1.50 GHz | 35 W | 99 W | $339 | ||||
| Core i5 | 12600K | 6 (12) | 3.7 GHz | 2.8 GHz | 4.9 GHz | 3.6 GHz | N/a | 1.45 GHz | 20 MB | 125 W | 150 W | $289 | ||
| 12600KF | N/a | $264 | ||||||||||||
| 12600 | N/a | 3.3 GHz | N/a | 4.8 GHz | N/a | UHD 770 | 1.45 GHz | 18 MB | 65 W | 117 W | $223 | |||
| 12600T | 2.1 GHz | 4.6 GHz | 35 W | 74 W | ||||||||||
| 12500 | 3.0 GHz | 65 W | 117 W | $202 | ||||||||||
| 12500T | 2.0 GHz | 4.4 GHz | 35 W | 74 W | ||||||||||
| 12490F[109] | 3.0 GHz | 4.6 GHz | N/a | 20 MB | 65 W | 117 W | Chinaexclusive | |||||||
| 12400 | 2.5 GHz | 4.4 GHz | UHD 730 | 1.45 GHz | 18 MB | $192 | ||||||||
| 12400F | N/a | $167 | ||||||||||||
| 12400T | 1.8 GHz | 4.2 GHz | UHD 730 | 1.45 GHz | 35 W | 74 W | $192 | |||||||
| Core i3 | 12300 | 4 (8) | 3.5 GHz | 4.4 GHz | 12 MB | 60 W | 89 W | $143 | ||||||
| 12300T | 2.3 GHz | 4.2 GHz | 35 W | 69 W | ||||||||||
| 12100 | 3.3 GHz | 4.3 GHz | 1.40 GHz | 60 W | 89 W | $122 | ||||||||
| 12100F | N/a | 58 W | $97 | |||||||||||
| 12100T | 2.2 GHz | 4.1 GHz | UHD 730 | 1.40 GHz | 35 W | 69 W | $122 | |||||||
Extreme-performance Mobile Processors (Alder Lake-HX)
- Bold indicates ECC memory support
| Processor branding | Model | Cores (threads) | Base clock rate | TurboBoost 2.0 | UHD Graphics | Smart cache | Power | Price (USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | P | E | P | E | EUs | Max. freq. | Base | Turbo | ||||
| Core i9 | 12950HX | 8 (16) | 8 (8) | 2.3 GHz | 1.7 GHz | 5.0 GHz | 3.6 GHz | 32 | 1.55 GHz | 30 MB | 55 W | 157 W | $590 |
| 12900HX | $606 | ||||||||||||
| Core i7 | 12850HX | 2.1 GHz | 1.5 GHz | 4.8 GHz | 3.4 GHz | 1.45 GHz | 25 MB | $428 | |||||
| 12800HX | 2.0 GHz | $457 | |||||||||||
| 12650HX | 6 (12) | 4.7 GHz | 3.3 GHz | 24 MB | |||||||||
| Core i5 | 12600HX | 4 (8) | 2.5 GHz | 1.8 GHz | 4.6 GHz | 1.35 GHz | 18 MB | $284 | |||||
| 12450HX | 4 (4) | 2.4 GHz | 4.4 GHz | 3.1 GHz | 16 | 1.30 GHz | 12 MB | ||||||
High-performance Mobile Processors (Alder Lake-H)
| Processorbranding | Model | Baseclock rate | TurboBoost 2.0 | Iris Xe Graphics | Smartcache | Base Power | Turbopower | Price(USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P-cores | E-cores | P-cores | E-cores | P-cores | E-cores | EUs | Max freq | ||||||
| Core i9 | 12900HK | 6 (12) | 8 (8) | 2.5 GHz | 1.8 GHz | 5.0 GHz | 3.8 GHz | 96 | 1.45 GHz | 24 MB | 45 W | 115 W | $635 |
| 12900H | $617 | ||||||||||||
| Core i7 | 12800H | 2.4 GHz | 4.8 GHz | 3.7 GHz | 1.4 GHz | $457 | |||||||
| 12700H | 2.3 GHz | 1.7 GHz | 4.7 GHz | 3.5 GHz | |||||||||
| 12650H | 4 (4) | 64 | |||||||||||
| Core i5 | 12600H | 4 (8) | 8 (8) | 2.7 GHz | 2.0 GHz | 4.5 GHz | 3.3 GHz | 80 | 18 MB | 95 W | $311 | ||
| 12500H | 2.5 GHz | 1.8 GHz | 1.3 GHz | ||||||||||
| 12450H | 4 (4) | 2.0 GHz | 1.5 GHz | 4.4 GHz | 48 | 1.2 GHz | 12 MB | ||||||
Low Power Performance Mobile Processors (Alder Lake-P)
| Processorbranding | Model | Baseclock rate | TurboBoost 2.0 | Iris Xe Graphics | Smartcache | Base Power | Turbopower | Price(USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P-cores | E-cores | P-cores | E-cores | P-cores | E-cores | EUs | Max freq | ||||||
| Core i7 | 1280P | 6 (12) | 8 (8) | 1.8 GHz | 1.3 GHz | 4.8 GHz | 3.6 GHz | 96 | 1.45 GHz | 24 MB | 28 W | 64 W | $482 |
| 1270P | 4 (8) | 2.2 GHz | 1.6 GHz | 3.5 GHz | 1.40 GHz | 18 MB | $438 | ||||||
| 1260P | 2.1 GHz | 1.5 GHz | 4.7 GHz | 3.4 GHz | |||||||||
| Core i5 | 1250P | 1.7 GHz | 1.2 GHz | 4.4 GHz | 3.3 GHz | 80 | 12 MB | $320 | |||||
| 1240P | 1.30 GHz | ||||||||||||
| Core i3 | 1220P | 2 (4) | 1.5 GHz | 1.1 GHz | 64 | 1.10 GHz | $281 | ||||||
Ultra Low Power Mobile Processors (Alder Lake-U)
| Processorbranding | Model | Baseclock rate | TurboBoost 2.0 | Iris Xe Graphics | Smartcache | Base power | Turbopower | Price(USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P-cores | E-cores | P-cores | E-cores | P-cores | E-cores | EUs | Max freq | ||||||
| Core i7 | 1265U | 2 (4) | 8 (8) | 1.8 GHz | 1.3 GHz | 4.8 GHz | 3.6 GHz | 96 | 1.25 GHz | 12 MB | 15 W | 55 W | $426 |
| 1260U | 1.1 GHz | 0.8 GHz | 4.7 GHz | 3.5 GHz | 0.9 GHz | 9 W | 29 W | ||||||
| 1255U | 1.7 GHz | 1.2 GHz | 1.25 GHz | 15 W | 55 W | $426 | |||||||
| 1250U | 1.1 GHz | 0.8 GHz | 0.9 GHz | 9 W | 29 W | ||||||||
| Core i5 | 1245U | 1.6 GHz | 1.2 GHz | 4.4 GHz | 3.3 GHz | 80 | 1.2 GHz | 15 W | 55 W | $309 | |||
| 1240U | 1.1 GHz | 0.8 GHz | 0.9 GHz | 9 W | 29 W | ||||||||
| 1235U | 1.3 GHz | 0.9 GHz | 1.2 GHz | 15 W | 55 W | $309 | |||||||
| 1230U | 1.0 GHz | 0.7 GHz | 0.9 GHz | 9 W | 29 W | ||||||||
| Core i3 | 1215U | 4 (4) | 1.2 GHz | 1.2 GHz | 64 | 1.1 GHz | 10 MB | 15 W | 55 W | $281 | |||
| 1210U | 1.0 GHz | 0.7 GHz | 0.85 GHz | 9 W | 29 W | ||||||||
Era of Core Ultra
13th generation
Raptor Lake
Raptor Lake is Intel's codename for the 13th generation of Intel Core processors and the second generation based on a hybrid architecture.[110] It is fabricated using an improved version of Intel's Intel 7 process.[111] Intel launched Raptor Lake on October 22, 2022.
Desktop Processors (Raptor Lake-S)
- All CPUs support up to DDR5 4800 and 192 GiB of RAM
- 13600 and better support DDR5 5600
- 13500 and lower support DDR5 4800
- Intel 600 and 700 chipset support with LGA 1700
- Intel 600 Series chipsets require BIOS update to achieve support for Raptor Lake-S
- First 6 GHz processor (13900KS)*
*By default, Core i9 13900KS achieves 6.0 GHz only when using Thermal Velocity Boost with sufficient power and cooling.
| Processorbranding | Model | Cores (Threads) | Base clock rate | Turbo Boost 2.0 | Turbo Boost 3.0 | Iris Xe Graphics | Smart cache | Power | Price (USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P-core | E-core | P-core | E-core | P-core | E-core | P-core | EUs | Max freq | Base | Turbo | ||||
| Core i9 | 13900KS | 8 (16) | 16 (16) | 3.2 GHz | 2.4 GHz | 5.4 GHz | 4.3 GHz | 5.8 GHz | 32 | 1.65 GHz | 36 MB | 150 W | 253 W | $689 |
| 13900K | 3.0 GHz | 2.2 GHz | 5.7 GHz | 125 W | $589 | |||||||||
| 13900KF | N/a | $564 | ||||||||||||
| 13900 | 2.0 GHz | 1.5 GHz | 5.2 GHz | 4.2 GHz | 5.5 GHz | 32 | 1.65 GHz | 65 W | 219 W | $549 | ||||
| 13900F | N/a | $524 | ||||||||||||
| 13900T | 1.1 GHz | 0.8 GHz | 5.1 GHz | 3.9 GHz | 5.3 GHz | 32 | 1.65 GHz | 35 W | 106 W | $549 | ||||
| Core i7 | 13700K | 8 (8) | 3.4 GHz | 2.5 GHz | 5.3 GHz | 4.2 GHz | 5.4 GHz | 1.60 GHz | 30 MB | 125 W | 253 W | $409 | ||
| 13700KF | N/a | $384 | ||||||||||||
| 13700 | 2.1 GHz | 1.5 GHz | 5.1 GHz | 4.1 GHz | 5.2 GHz | 32 | 1.60 GHz | 65 W | 219 W | |||||
| 13700F | N/a | $359 | ||||||||||||
| 13700T | 1.4 GHz | 1.0 GHz | 4.8 GHz | 3.6 GHz | 4.9 GHz | 32 | 1.60 GHz | 35 W | 106 W | $384 | ||||
| Core i5 | 13600K | 6 (12) | 3.5 GHz | 2.6 GHz | 5.1 GHz | 3.9 GHz | N/a | 1.50 GHz | 24 MB | 125 W | 181 W | $319 | ||
| 13600KF | N/a | $294 | ||||||||||||
| 13600 | 2.7 GHz | 2.0 GHz | 5.0 GHz | 3.7 GHz | 32 | 1.55 GHz | 65 W | 154 W | $255 | |||||
| 13600T | 1.8 GHz | 1.3 GHz | 4.8 GHz | 3.4 GHz | 35 W | 92 W | ||||||||
| 13500 | 2.5 GHz | 1.8 GHz | 3.5 GHz | 65 W | 154 W | $232 | ||||||||
| 13500T | 1.6 GHz | 1.2 GHz | 4.6 GHz | 3.2 GHz | 35 W | 92 W | ||||||||
| 13400 | 4 (4) | 2.5 GHz | 1.8 GHz | 3.3 GHz | 24 | 20 MB | 65 W | 148 W | $221 | |||||
| 13400F | N/a | $196 | ||||||||||||
| 13400T | 1.3 GHz | 1.0 GHz | 4.4 GHz | 3.0 GHz | 24 | 1.55 GHz | 35 W | 82 W | $221 | |||||
| Core i3 | 13100 | 4 (8) | N/a | 3.4 GHz | N/a | 4.5 GHz | N/a | 1.50 GHz | 12 MB | 60 W | 89 W | $134 | ||
| 13100F | N/a | 58 W | $109 | |||||||||||
| 13100T | 2.5 GHz | 4.2 GHz | 24 | 1.50 GHz | 35 W | 69 W | $134 | |||||||
14th generation
Raptor Lake Refresh
Raptor Lake Refresh is Intel's codename for the 14th generation of Intel Core processors. It is a refresh and based on the same architecture of the 13th generation with clock speeds of up to 6.2 GHz on the Core i9 14900KS, 6 GHz on the Core i9 14900K and 14900KF, 5.6 GHz on the Core i7 14700K and 14700KF, and 5.3 GHz on the Core i5 14600K and 14600KF as well as UHD Graphics 770 on non-F processors. They are still based on the Intel 7 process node.[112] Introduced on October 17, 2023, these CPUs are designed for the LGA 1700 socket, which allows for compatibility with 600 and 700 series motherboards.[113] It is the last generation CPUs to use the Intel Core i3, i5, i7 and i9 naming scheme as Intel announced that they will be dropping the "i" prefix for future Intel Core processors in 2023.[114]
The 14th generation CPU does not feature any major architectural changes over Raptor Lake, but does feature some minor improvements.[115] The 14th generation CPU was widely criticized as a last-ditch effort to beat AMD's Zen 4 with 3D V-Cache[116][117] Intel's desktop version of the next generation architecture, Meteor Lake, was cancelled and the Arrow Lake architecture was not yet ready for release.[118]
In addition to the Raptor Lake-S Refresh desktop processors, Intel also launched 14th gen Raptor Lake-HX Refresh mobile processors in January 2024.[119]
CPUs in bold below feature UDIMMECC memory support only when paired with a motherboard based on the W680 chipset according to each respective Intel Ark product page.
| Branding | Model | Cores(threads) | Clock rate (GHz) | GPU | Smartcache | TDP | Released | Price(USD)[a] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Turbo Boost | Model | Max. freq.(GHz) | |||||||||||||
| 2.0 | 3.0 | TVB | ||||||||||||||
| P | E | P | E | P | E | P | P | Base | Turbo | |||||||
| Core i9 | 14900KS | 8 (16) | 16 (16) | 3.2 | 2.4 | 5.6 | 4.5 | 5.9 | 6.2 | UHD 770 | 1.65 | 36 MB | 150 W | 253 W | Mar 14, 2024 | $689 |
| 14900K | 4.4 | 5.8 | 6.0 | 125 W | Oct 17, 2023 | $589 | ||||||||||
| 14900KF | N/a | $564 | ||||||||||||||
| 14900 | 2.0 | 1.5 | 5.4 | 4.3 | 5.6 | 5.8 | UHD 770 | 1.65 | 65 W | 219 W | Jan 8, 2024 | $549 | ||||
| 14900F | N/a | $524 | ||||||||||||||
| 14900T | 1.1 | 0.8 | 5.1 | 4.0 | 5.5 | N/a | UHD 770 | 1.65 | 35 W | 106 W | $549 | |||||
| Core i7 | 14790F | 8 (8) | 2.1 | 1.5 | 5.3 | 4.2 | 5.4 | N/a | 65 W | 219 W | Jan 15, 2024 | Chinaexclusive | ||||
| 14700K | 12 (12) | 3.4 | 2.5 | 5.5 | 4.3 | 5.6 | UHD 770 | 1.6 | 33 MB | 125 W | 253 W | Oct 17, 2023 | $409 | |||
| 14700KF | N/a | $384 | ||||||||||||||
| 14700 | 2.1 | 1.5 | 5.3 | 4.2 | 5.4 | UHD 770 | 1.6 | 65 W | 219 W | Jan 8, 2024 | ||||||
| 14700F | N/a | $359 | ||||||||||||||
| 14700T | 1.3 | 0.9 | 5.0 | 3.7 | 5.2 | UHD 770 | 1.6 | 35 W | 106 W | $384 | ||||||
| Core i5 | 14600K | 6 (12) | 8 (8) | 3.5 | 2.6 | 5.3 | 4.0 | N/a | 1.55 | 24 MB | 125 W | 181 W | Oct 17, 2023 | $319 | ||
| 14600KF | N/a | $294 | ||||||||||||||
| 14600 | 2.7 | 2.0 | 5.2 | 3.9 | UHD 770 | 1.55 | 65 W | 154 W | Jan 8, 2024 | $255 | ||||||
| 14600T | 1.8 | 1.3 | 5.1 | 3.6 | 35 W | 92 W | ||||||||||
| 14500 | 2.6 | 1.9 | 5.0 | 3.7 | 65 W | 154 W | $232 | |||||||||
| 14500T | 1.7 | 1.2 | 4.8 | 3.4 | 35 W | 92 W | ||||||||||
| 14490F | 4 (4) | 2.8 | 2.1 | 4.9 | 3.7 | N/a | 65 W | 148 W | Jan 15, 2024 | Chinaexclusive | ||||||
| 14400 | 2.5 | 1.8 | 4.7 | 3.5 | UHD 730 | 1.55 | 20 MB | Jan 8, 2024 | $221 | |||||||
| 14400F | N/a | $196 | ||||||||||||||
| 14400T | 1.5 | 1.1 | 4.5 | 3.2 | UHD 730 | 1.55 | 35 W | 82 W | $221 | |||||||
| Core i3 | 14100 | 4 (8) | N/a | 3.5 | N/a | 4.7 | N/a | 1.5 | 12 MB | 60 W | 110 W | $134 | ||||
| 14100F | N/a | 58 W | $109 | |||||||||||||
| 14100T | 2.7 | 4.4 | UHD 730 | 1.5 | 35 W | 69 W | $134 | |||||||||
| IntelProcessor | 300 | 2 (4) | 3.9 | N/a | UHD 710 | 1.45 | 6 MB | 46 W | N/a | $82 | ||||||
| 300T | 3.4 | 35 W | ||||||||||||||
Core and Core Ultra 3/5/7/9 series
Starting with the Meteor Lake mobile series launched in December 2023 (with the exception of Raptor Lake-HX Refresh),[120] Intel introduced a new naming system for its new and upcoming processors. The numbers 3, 5, 7 and 9 which denote tiers are still used, but the letter 'i' is dropped, and there is a new "Core Ultra" sub-brand. Like AMD with their Ryzen 7000 mobile series and later processors, Intel now refreshes older architectures to be sold as more affordable mainstream processors while the latest architectures are released as "premium" products, under the Core Ultra brand.[121]
This new naming system also cuts the number of model number digits down from 4-5 to 3-4, e.g. Core 1xx series instead of Core 8xxx or 14xxx series.
Intel no longer refers to iterations of product series under "nth generation" anymore, instead using "Series n". Otherwise the latest series launched in December 2023 would be called 15th generation.[122]
Compared to the Core processors, the Core Ultra processors introduced more advanced AI technologies such as NPU.
Series 1
The Series 1 of Core processors consists of the Raptor Lake-U Refresh mobile series released January 2024 under the Core brand,[121] and the Meteor Lake-U/H mobile series released December 2023 under the Core Ultra brand.[120]
| Model line | Codename | Architecture | P-core count | E-core count | Integrated graphics |
|---|---|---|---|---|---|
| Core Ultra 5/7/9 1xxH | Meteor Lake-H | Redwood Cove (P-cores)Crestmont (E- and LP E-cores) | 4–6 | 8 | Arc (Alchemist), up to 8 Xe-cores |
| Core Ultra 5/7 1xxU | Meteor Lake-U | 2 | 4–8 | Intel Graphics (Alchemist), up to 4 Xe-cores | |
| Core 3/5/7 1xxU | Raptor Lake-U Refresh | Raptor Cove (P-cores)Gracemont (E-cores) | Intel Graphics (Xe-LP), up to 96 EU |
Meteor Lake
Meteor Lake is Intel's codename for the first generation of Intel Core Ultra mobile processors,[123] and was officially launched on December 14, 2023.[124] It is the first generation of Intel mobile processors to use a chiplet architecture which means that the processor is a multi-chip module.[123] Tim Wilson led the system on a chip development for this generation microprocessor.[125]
Process technology
Due to its Multi-Chip Module (MCM) construction, Meteor Lake can take advantage of different process nodes that are best suited to the use case. Meteor Lake is built using four different fabrication nodes, including both Intel's own nodes and external nodes outsourced to fabrication competitor TSMC. The "Intel 4" process used for the CPU tile is the first process node in which Intel is utilising extreme ultraviolet (EUV) lithography, which is necessary for creating nodes 7nm and smaller. The interposer base tile is fabricated on Intel's 22FFL, or "Intel 16", process.[126][127] The 22FFL Fin Field-Effect Transistor (FinFET) Low-power node, first announced in March 2017, was designed for inexpensive low power operation.[128] The interposer base tile is designed to connect tiles together and allow for die-to-die communication which does not require the most advanced, expensive nodes so an older, inexpensive node can be used instead.
| Tile | Node | EUV | Die size | Ref. |
|---|---|---|---|---|
| Compute tile | Intel 4 (7nm EUV) | 69.67 mm2 | [129][130][131] | |
| Graphics tile | TSMCN5 | 44.25 mm2 | ||
| SoC tile | TSMCN6 | 100.15 mm2 | ||
| I/O extender tile | 27.42 mm2 | |||
| Foveros interposer base tile | Intel 16 (22FFL) | 265.65 mm2 |
Mobile processors
Meteor Lake-H
155H, 165H, and 185H support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Arc graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Core Ultra 9 | 185H | 6 (12) | 8 (8) | 2 (2) | 2.3 | 1.8 | 1.0 | 5.1 | 3.8 | 2.5 | 8 (128) | 2.35 | 24 MB | 45 W | 35–65 W | 115 W | Q4'23 | $640 |
| Core Ultra 7 | 165H | 1.4 | 0.9 | 0.7 | 5.0 | 2.3 | 28 W | 20–65 W | Q4'23 | $460 | ||||||||
| 155H | 4.8 | 2.25 | Q4'23 | $503 | ||||||||||||||
| Core Ultra 5 | 135H | 4 (8) | 1.7 | 1.2 | 4.6 | 3.6 | 2.2 | 18 MB | Q4'23 | $342 | ||||||||
| 125H | 1.2 | 0.7 | 4.5 | 7 (112) | Q4'23 | $375 | ||||||||||||
Meteor Lake-U
The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the H series models.
All models support DDR5 memory except 134U and 164U.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Intel Graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Low power (MTL-U15) | ||||||||||||||||||
| Core Ultra 7 | 165U | 2 (4) | 8 (8) | 2 (2) | 1.7 | 1.2 | 0.7 | 4.9 | 3.8 | 2.1 | 4 (64) | 2.0 | 12 MB | 15 W | 12–28 W | 57 W | Q4'23 | $448 |
| 155U | 4.8 | 1.95 | Q4'23 | $490 | ||||||||||||||
| Core Ultra 5 | 135U | 1.6 | 1.1 | 4.4 | 3.6 | 1.9 | Q4'23 | $332 | ||||||||||
| 125U | 1.3 | 0.8 | 4.3 | 1.85 | Q4'23 | $363 | ||||||||||||
| 115U | 4 (4) | 1.5 | 1.0 | 4.2 | 3.5 | 3 (48) | 1.8 | 10 MB | Q4'23 | unspecified | ||||||||
| Ultra low power (MTL-U9) | ||||||||||||||||||
| Core Ultra 7 | 164U | 2 (4) | 8 (8) | 2 (2) | 1.1 | 0.7 | 0.4 | 4.8 | 3.8 | 2.1 | 4 (64) | 1.8 | 12 MB | 9 W | 9–15 W | 30 W | Q4'23 | $448 |
| Core Ultra 5 | 134U | 0.7 | 0.5 | 4.4 | 3.6 | 1.75 | Q4'23 | $332 | ||||||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Processors for Internet of Things (IoT) devices and embedded systems (Meteor Lake-PS)
High-power
155HL and 165HL support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Arc graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Core Ultra 7 | 165HL | 6 (12) | 8 (8) | 2 (2) | 1.4 | 0.9 | 0.7 | 5.0 | 3.8 | 2.5 | 8 (128) | 2.3 | 24 MB | 45 W | 20–65 W | 115 W | Q2'24 | $459 |
| 155HL | 4.8 | 2.25 | Q2'24 | $438 | ||||||||||||||
| Core Ultra 5 | 135HL | 4 (8) | 1.7 | 1.2 | 4.6 | 3.6 | 2.2 | 18 MB | Q2'24 | $341 | ||||||||
| 125HL | 1.2 | 0.7 | 4.5 | 7 (112) | Q2'24 | $325 | ||||||||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Low-power
The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the high-power models.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Intel Graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Core Ultra 7 | 165UL | 2 (4) | 8 (8) | 2 (2) | 1.7 | 1.2 | 0.7 | 4.9 | 3.8 | 2.1 | 4 (64) | 2.0 | 12 MB | 15 W | 12–28 W | 57 W | Q2'24 | $447 |
| 155UL | 4.8 | 1.95 | Q2'24 | $426 | ||||||||||||||
| Core Ultra 5 | 135UL | 1.6 | 1.1 | 4.4 | 3.6 | 1.9 | Q2'24 | $331 | ||||||||||
| 125UL | 1.3 | 0.8 | 4.3 | 1.85 | Q2'24 | $309 | ||||||||||||
| Core Ultra 3 | 105UL | 4 (4) | 1.5 | 1.0 | 4.2 | 3.5 | 3 (48) | 1.8 | 10 MB | Q2'24 | $295 | |||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Series 2
Lunar Lake
Mobile processors
| Processorbranding | Model | Cores(threads) | Clock rate (GHz) | Arc Graphics | NPU(TOPS) | Smartcache[i] | RAM | TDP | Release date | Price(USD) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Turbo | |||||||||||||||
| P | LP-E | P | LP-E | Xe cores(XVEs) | Max. freq.(GHz) | Base | Turbo | cTDP | ||||||||
| Core Ultra 9 | 288V | 4 (4) | 4 (4) | 3.3 | 5.1 | 3.7 | 8 (64) | 2.05 | 48 | 12 MB | 32 GB | 30 W | 37 W | 17-37 W | Sep 24, 2024 | $686 |
| Core Ultra 7 | 268V | 2.2 | 5.0 | 2.0 | 32 GB | 17 W | 8-37 W | $571 | ||||||||
| 266V | 16 GB | $520 | ||||||||||||||
| 258V | 4.8 | 1.95 | 47 | 32 GB | $613 | |||||||||||
| 256V | 16 GB | $563 | ||||||||||||||
| Core Ultra 5 | 238V | 2.1 | 4.7 | 3.5 | 7 (56) | 1.85 | 40 | 8 MB | 32 GB | $454 | ||||||
| 236V | 16 GB | $403 | ||||||||||||||
| 228V | 4.5 | 32 GB | $485 | |||||||||||||
| 226V | 16 GB | $435 | ||||||||||||||
Arrow Lake
Arrow Lake is Intel’s codename for the second generation Core Ultra processors. Announced on October 10, 2024, Arrow Lake is the first series of desktop Intel processors not to feature a monolithic design, instead adopting the chiplet design used on Meteor Lake.[133] Intel primarily markets this product as being on-par with Raptor Lake in performance whilst being much more power efficient.[134] The processors use the LGA 1851 socket with the 800 series chipset. It also represented a shift in branding, from the Intel Core 'i' series branding to the new 'Intel Core Ultra' branding for Intel's desktop processors.
Arrow Lake features multiple new architectural innovations over the previous generation Raptor Lake desktop processors, such as utilizing a chiplet-based 'tile' design, with the flagship 285K processor having six tiles, including a compute tile, SoC tile, graphics tile, I/O tile, and a filler tile.[135] All tiles are placed over an interposer base tile, packaged via Intel's Foveros Technology. Most of Arrow Lake is also built using TSMC's process nodes, except the base tile built using Intel's 22nm node.[136][137] Arrow Lake is also the first Intel desktop processor lineup to feature an NPU, with each processor containing an NPU capable of up to 13 trillion operations per second (TOPS).[138]
Arrow Lake released on October 24, 2024, to mixed reviews due to its lack of generational performance uplift or even performance regression in some cases.[139] Many reviewers also noticed that the processors had multiple bugs at launch, and inconsistent performance caused by certain BIOS configurations. Intel addressed this issue via a series of microcode and Windows updates released through December 2024 and January 2025, aiming to improve performance and to fix bugs with the platform, although some reviewers noticed no satisfactory gains, and sometimes even further regressions caused by the microcode update.[140][141]
In addition to the Core Ultra 200S Arrow Lake desktop processors, Intel also announced the Core Ultra 200H, Core Ultra 200HX, and Core Ultra 200U Arrow Lake processors for mobile at CES 2025.[142]
Desktop processors
Arrow Lake-S
| Branding | Model | Cores(threads) | Clock rate (GHz) | Arc Graphics | NPU | Smartcache(MB) | TDP (W) | Released | Price(USD)[a] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Turbo Boost | Xe cores | Max. freq.(GHz) | ||||||||||||||
| 2.0 | 3.0 | TVB | |||||||||||||||
| P | E | P | E | P | E | P | P | Base | Turbo | ||||||||
| Core Ultra 9 | 285K | 8 (8) | 16 (16) | 3.7 | 3.2 | 5.5 | 4.6 | 5.6 | 5.7 | 4 | 2.0 | 13 | 36 | 125 | 250 | Oct 24, 2024 | $589 |
| 285 | 2.5 | 1.9 | 5.4 | 5.5 | 5.6 | 65 | 182 | Jan 6, 2025 | $549 | ||||||||
| 285T | 1.4 | 1.2 | 5.3 | N/a | 35 | 112 | |||||||||||
| Core Ultra 7 | 270K Plus | 3.7 | 3.2 | 5.4 | 4.7 | 125 | 250 | Mar 26, 2026 | $289 | ||||||||
| 265K | 12 (12) | 3.9 | 3.3 | 5.4 | 4.6 | 30 | 125 | 250 | Oct 24, 2024 | $394 | |||||||
| 265KF | N/a | $379 | |||||||||||||||
| 265 | 2.4 | 1.8 | 5.2 | 4.6 | 5.3 | 4 | 1.95 | 65 | 182 | Jan 6, 2025 | $384 | ||||||
| 265F | N/a | $369 | |||||||||||||||
| 265T | 1.5 | 1.2 | 4 | 1.95 | 35 | 112 | $384 | ||||||||||
| Core Ultra 5 | 245K | 6 (6) | 8 (8) | 4.2 | 3.6 | 5.2 | 4.6 | N/a | 1.9 | 24 | 125 | 159 | Oct 24, 2024 | $309 | |||
| 245KF | N/a | $294 | |||||||||||||||
| 245 | 3.5 | 3.0 | 5.1 | 4.5 | 4 | 1.9 | 65 | 121 | Jan 6, 2025 | $270 | |||||||
| 245T | 2.5 | 1.9 | 35 | 114 | |||||||||||||
| 235 | 3.4 | 2.9 | 5.0 | 4.4 | 3 | 2.0 | 65 | 121 | $247 | ||||||||
| 235T | 2.2 | 1.6 | 35 | 114 | |||||||||||||
| 225 | 4 (4) | 3.3 | 2.7 | 4.9 | 2 | 1.8 | 20 | 65 | 121 | $236 | |||||||
| 225F | N/a | $221 | |||||||||||||||
| 225T | 2.5 | 1.9 | 2 | 1.8 | 35 | 114 | |||||||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Series 3
Panther Lake
Series 4
Nova Lake
Reception
Speculative execution CPU vulnerabilities
Transient execution CPU vulnerabilities are vulnerabilities in which instructions, most often optimized using speculative execution, are executed temporarily by a microprocessor, without committing their results due to a misprediction or error, resulting in leaking secret data to an unauthorized party. The archetype is Spectre, and transient execution attacks like Spectre belong to the cache-attack category, one of several categories of side-channel attacks. Since January 2018 many different cache-attack vulnerabilities have been identified.
See also
Notes
External links
- Intel Core technical specifications at the Wayback Machine(archived August 9, 2007)
- CPU Database. TechPowerUp.
- Intel Core Duo (Yonah) Performance Preview – Part II vs AMD 64 X2 and Intel Pentium M. Anandtech.
- Intel Core i7-3960X CPU Performance Comparison
- Intel Centrino Duo Mobile Technology papers. Intel.
- Intel Product Information, providing a list of various processor generations
