ระบบแพทริออตมีหน้าที่การทำงานหลักสี่ประการ ได้แก่ การสื่อสาร การบัญชาการและควบคุม การเฝ้าระวังด้วยเรดาร์ และการนำทางขีปนาวุธ หน้าที่ทั้งสี่นี้ทำงานร่วมกันเพื่อให้เกิดระบบป้องกันภัยทางอากาศที่ประสานงาน ปลอดภัย ครบวงจร และเคลื่อนที่ได้

ระบบ Patriot มีลักษณะเป็นแบบโมดูลาร์และเคลื่อนย้ายได้สะดวกมาก ส่วนประกอบขนาดเท่า แบตเตอรี่สามารถติดตั้งได้ภายในเวลาไม่ถึงหนึ่งชั่วโมง ส่วนประกอบทั้งหมด ซึ่งประกอบด้วยส่วนควบคุมการยิง (ชุดเรดาร์ สถานีควบคุมการโจมตี กลุ่มเสาอากาศ โรงไฟฟ้า) และแท่นยิง ล้วนติดตั้งอยู่บนรถบรรทุกหรือรถพ่วง ชุดเรดาร์และแท่นยิงพร้อมขีปนาวุธติดตั้งอยู่บนรถกึ่งพ่วง M860 ซึ่งถูกลากจูงโดยรถลำเลียงพลหุ้มเกราะOshkosh M983 HEMTT

การบรรจุขีปนาวุธใหม่ทำได้โดยใช้ รถบรรทุก M985 HEMTTที่ติดตั้งเครน Hiab ไว้ด้านหลัง เครนนี้มีขนาดใหญ่กว่าเครน Grove มาตรฐานที่พบใน รถบรรทุก M977 HEMTTและ M985 HEMTT ทั่วไป รถเครนนี้รู้จักกันในชื่อ รถขนส่งขีปนาวุธนำวิถี (Guided Missile Transporter หรือ GMT) ทำหน้าที่ถอดกระบอกขีปนาวุธที่ใช้แล้วออกจากแท่นยิงและเปลี่ยนด้วยขีปนาวุธใหม่ เนื่องจากเครนทำให้ความสูงของ HEMTT เพิ่มขึ้นเกือบสองเท่าเมื่อไม่ได้จัดเก็บ ลูกเรือจึงเรียกมันอย่างไม่เป็นทางการว่า "หางแมงป่อง" ส่วนรถ M977 HEMTT มาตรฐานที่มีเครนขนาดปกติบางครั้งเรียกว่า รถขนส่งชิ้นส่วนซ่อมขนาดใหญ่ (Large Repair Parts Transporter หรือ LRPT)

หัวใจสำคัญของระบบป้องกันภัยทางอากาศแพทริออตคือส่วนควบคุมการยิง ซึ่งประกอบด้วยชุดเรดาร์ AN/MPQ-53 หรือ −65/65A (RS), สถานีควบคุมการยิง AN/MSQ-104 หรือ −132 (ECS), กลุ่มเสาอากาศ OE-349 (AMG) และโรงไฟฟ้า EPP-III (EPP) ขีปนาวุธของระบบจะถูกขนส่งและยิงจากสถานีปล่อย M901 (LS) ซึ่งสามารถบรรทุกขีปนาวุธ PAC-2 ได้สูงสุดสี่ลูก; สถานีปล่อย M902 (LS) ที่บรรทุกขีปนาวุธ PAC-3 ได้สิบหกลูก; หรือสถานีปล่อย M903 (LS) ซึ่งสามารถปรับแต่งให้บรรทุกขีปนาวุธ PAC-2, PAC-3 และ MSE/SkyCeptor ในรูปแบบต่างๆ ได้กองพัน แพทริออต ยังติดตั้งศูนย์ประสานงานข้อมูล (ICC) ซึ่งเป็นสถานีบัญชาการที่ออกแบบมาเพื่อประสานงานการยิงของกองพันและส่งข้อมูลแพทริออตไปยังเครือข่ายJTIDSหรือMIDS

ชุดเรดาร์ AN/MPQ-53, -65 และ -65A

ชุดเรดาร์ AN/MPQ-53/65 เป็นเรดาร์แบบพาสซีฟที่ใช้การสแกนด้วยอิเล็กทรอนิกส์ (EScanned Array) พร้อมด้วย ระบบระบุตัวตน (IFF), ระบบต่อต้านการตอบโต้ทางอิเล็กทรอนิกส์ (ECCM) และ ระบบนำทาง ด้วยขีปนาวุธ (TVM) ชุดเรดาร์ AN/MPQ-53 รองรับขีปนาวุธ PAC-2 ในขณะที่ชุดเรดาร์ AN/MPQ-65 รองรับทั้ง PAC-2 และ PAC-3 ความแตกต่างหลักระหว่างเรดาร์ทั้งสองรุ่นนี้คือ การเพิ่มหลอดคลื่นเดินทาง (TWT) ตัวที่สอง ซึ่งทำให้เรดาร์รุ่น -65 มีความสามารถในการค้นหา ตรวจจับ และติดตามเป้าหมายได้มากขึ้น อาร์เรย์เสาอากาศเรดาร์ประกอบด้วยองค์ประกอบมากกว่า 5,000 ชิ้น ที่ "เบี่ยงเบน" ลำแสงเรดาร์หลายครั้งต่อวินาที

ชุดเสาอากาศเรดาร์ประกอบด้วยระบบย่อยสอบถาม IFF, ชุดเสาอากาศ TVM และอย่างน้อยหนึ่ง "ตัวตัดสัญญาณรบกวนด้านข้าง" (SLC) ซึ่งเป็นชุดเสาอากาศขนาดเล็กที่ออกแบบมาเพื่อลดการรบกวนที่อาจส่งผลกระทบต่อเรดาร์ เรดาร์ของ Patriot นั้นค่อนข้างพิเศษตรงที่เป็นระบบ "ตรวจจับเพื่อทำลาย" หมายความว่าหน่วยเดียวทำหน้าที่ค้นหา ระบุ ติดตาม และโจมตีเป้าหมายทั้งหมด ในทางตรงกันข้าม ระบบ SAM อื่นๆ ส่วนใหญ่ต้องใช้เรดาร์หลายตัวเพื่อทำหน้าที่ทั้งหมดที่จำเป็นในการตรวจจับและโจมตีเป้าหมาย

ลำแสงที่สร้างโดยเรดาร์แบบอาร์เรย์เฟสแบนของ Patriot นั้นค่อนข้างแคบและคล่องตัวสูงเมื่อเทียบกับจานเคลื่อนที่ คุณลักษณะนี้ทำให้เรดาร์สามารถตรวจจับเป้าหมายขนาดเล็กและรวดเร็ว เช่น ขีปนาวุธ หรือ เป้าหมายที่ มีพื้นที่หน้าตัดเรดาร์ ต่ำ เช่นเครื่องบินล่องหนหรือขีปนาวุธร่อนพลังและความคล่องตัวของเรดาร์ Patriot ยังทนทานต่อมาตรการตอบโต้ต่างๆ ได้เป็นอย่างดี รวมถึงECMการรบกวนเรดาร์ และการใช้ อุปกรณ์ RWR Patriot สามารถเปลี่ยนความถี่ได้อย่างรวดเร็วเพื่อต้านทานการรบกวน อย่างไรก็ตาม เรดาร์อาจมี "จุดบอด" ได้^{[ 5 ]}

กองทัพบกกำลังวางแผนอัปเกรดส่วนประกอบเรดาร์ของระบบ Patriot ซึ่งรวมถึงโปรเซสเซอร์ดิจิทัลใหม่ที่จะมาแทนที่ตัวที่ใช้มาตั้งแต่เริ่มใช้งานระบบ ในปี 2017 ระบบ Patriot ได้รับ เรดาร์ แบบ Active Electronically Scanned Array (AESA) รุ่น AN/MPQ-65A ใหม่ ซึ่งมีระยะการตรวจจับที่ไกลขึ้นและมีความคมชัดในการแยกแยะมากขึ้น^{[ 12 ] [ 13 ]} อาร์เรย์ AESA หลัก ที่ใช้ แกลเลียมไนไตรด์ (GaN) มีขนาด9 ฟุต × 13 ฟุต (2.7 ม. × 4.0 ม.)สามารถติดตั้งแทนที่เสาอากาศปัจจุบันได้ และหันไปทางภัยคุกคามหลัก อาร์เรย์แผงด้านหลังใหม่สองชุดมีขนาดหนึ่งในสี่ของอาร์เรย์หลัก และช่วยให้ระบบสามารถมองไปด้านหลังและด้านข้างได้ ทำให้ครอบคลุมพื้นที่ 360 องศา^{[ 14 ] [ 15 ]}เรดาร์ GaN AESA ยังมีค่าใช้จ่ายในการบำรุงรักษาน้อยลงถึง 50 เปอร์เซ็นต์^{[ 16 ]}แทนที่จะฉายตัวส่งสัญญาณตัวเดียวผ่านเลนส์หลายตัว อาร์เรย์ GaN ใช้ตัวส่งสัญญาณขนาดเล็กจำนวนมาก โดยแต่ละตัวมีการควบคุมของตัวเอง ซึ่งเพิ่มความยืดหยุ่นและช่วยให้สามารถทำงานได้แม้ว่าตัวส่งสัญญาณบางตัวจะไม่ทำงานก็ตาม^{[ 8 ]}

ในเดือนตุลาคม พ.ศ. 2560 กองทัพบกได้ประกาศว่าเรดาร์ระบบป้องกันภัยทางอากาศและขีปนาวุธระดับล่าง (LTAMDS) ของ Raytheon ได้รับเลือกให้เป็นเรดาร์ใหม่ของระบบ Patriot แตกต่างจากเรดาร์รุ่นก่อนหน้าที่สามารถตรวจจับได้เพียงส่วนเดียวของท้องฟ้าในแต่ละครั้ง โดยส่วนใหญ่เพื่อตรวจจับขีปนาวุธ เรดาร์ LTAMDS มีความครอบคลุม 360 องศาเพื่อตรวจจับโดรนที่บินต่ำและเคลื่อนที่ รวมถึงขีปนาวุธร่อน^{[ 5 ]}การออกแบบประกอบด้วยแผงหลักขนาดใหญ่หนึ่งแผงขนาบข้างด้วยแผงขนาดเล็กสองแผง โดยแผงหลักยังคงเน้นที่ภัยคุกคามในระดับความสูง และแผงด้านข้างซึ่งมีขนาดครึ่งหนึ่งแต่มีกำลังเป็นสองเท่าของชุดเรดาร์รุ่นก่อนหน้า สามารถตรวจจับภัยคุกคามที่เคลื่อนที่ช้ากว่าจากระยะไกลได้ Raytheon ได้รับ สัญญามูลค่า 383 ล้านดอลลาร์สหรัฐในการสร้างเรดาร์หกเครื่องแรกที่จะเข้าประจำการในปี พ.ศ. 2565 ^{[ 17 ]}

สถานีควบคุมการปะทะ AN/MSQ-104 และ -132

สถานีควบคุมการปฏิบัติการ (ECS) รุ่น AN/MSQ-104 หรือ AN/MSQ-132 เป็นศูนย์กลางประสาทของระบบยิงขีปนาวุธแพทริออต โดยมีราคาประมาณ6 ล้านดอลลาร์สหรัฐ ต่อหน่วย^{[ 18 ]} ECS ประกอบด้วยที่พักที่ติดตั้งอยู่บนพื้นรถบรรทุกสินค้า M927 ขนาด 5 ตันหรือบนพื้น รถบรรทุกสินค้า Light Medium Tactical Vehicle (LMTV) ส่วนประกอบย่อยหลักของ ECS ได้แก่ คอมพิวเตอร์ควบคุมอาวุธ (WCC) เทอร์มินัลเชื่อมโยงข้อมูล (DLT) ชุด สื่อสาร UHFหน่วยอินเทอร์เฟซวิทยุตรรกะการกำหนดเส้นทาง (RLRIU) และสถานีสองคนที่ทำหน้าที่เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรของระบบ ECS มีระบบปรับอากาศ มีความดัน (เพื่อต้านทานการโจมตีทางเคมี/ชีวภาพ) และมีการป้องกันคลื่นแม่เหล็กไฟฟ้า (EMP) หรือการรบกวนทางแม่เหล็กไฟฟ้าอื่นๆ ECS ยังมี วิทยุ SINCGARS หลายเครื่อง เพื่ออำนวยความสะดวกในการสื่อสารด้วยเสียง

WCC คือคอมพิวเตอร์หลักภายในระบบแพทริออต คอมพิวเตอร์นี้ควบคุมส่วนติดต่อผู้ใช้งาน คำนวณอัลกอริทึมการสกัดกั้นขีปนาวุธ และให้การวินิจฉัยข้อผิดพลาดในระดับจำกัด มันถูกออกแบบให้เป็นคอมพิวเตอร์แบบขนานทางทหารขนาด 24 บิต ที่มีความสามารถในการคำนวณแบบจุดคงที่และจุดลอยตัว จัดเรียงในรูปแบบมัลติโปรเซสเซอร์ที่ทำงานด้วยความเร็วสัญญาณนาฬิกาสูงสุด6 เมกะเฮิร์ตซ์เมื่อเทียบกับคอมพิวเตอร์ส่วนบุคคลในปัจจุบันแล้ว นี่ถือว่ามีกำลังประมวลผลที่จำกัดมาก ดังนั้นคอมพิวเตอร์จึงได้รับการอัปเกรดหลายครั้งตลอดอายุการใช้งานของแพทริออต รุ่นล่าสุดที่ใช้งานในปี 2013 มีประสิทธิภาพดีขึ้นหลายเท่าตัว

DLT ทำหน้าที่เชื่อมต่อ ECS กับสถานีปล่อยขีปนาวุธของระบบแพทริออต โดยใช้ คลื่นวิทยุ SINCGARSหรือสายเคเบิลใยแก้วนำแสงในการส่งข้อมูลที่เข้ารหัสระหว่าง ECS กับเครื่องยิงขีปนาวุธ ผ่านทาง DLT ผู้ควบคุมระบบสามารถควบคุมการวางตำแหน่ง การหมุน หรือการจัดเก็บเครื่องยิงขีปนาวุธจากระยะไกล ตรวจสอบการทำงานของเครื่องยิงหรือขีปนาวุธ และยิงขีปนาวุธได้

ระบบสื่อสาร UHF ประกอบด้วยชุดวิทยุ UHF สามชุด พร้อมอุปกรณ์เชื่อมต่อและเข้ารหัสที่เกี่ยวข้อง วิทยุเหล่านี้เชื่อมต่อกับเสาอากาศของกลุ่มเสาอากาศ OE-349 ซึ่งใช้ในการสร้าง "การส่งสัญญาณ" UHF ระหว่างแบตเตอรี่ Patriot ที่เป็นพันธมิตรและศูนย์ควบคุมการสื่อสาร (ICC) ที่เกี่ยวข้อง สิ่งนี้สร้างเครือข่ายข้อมูลแบบเรียลไทม์ที่ปลอดภัย (รู้จักกันในชื่อ PADIL, Patriot Data Information Link) ซึ่งช่วยให้ ICC สามารถควบคุมแบตเตอรี่ที่อยู่ภายใต้การบังคับบัญชาได้อย่างรวมศูนย์

หน่วย RLRIU ทำหน้าที่เป็นเราเตอร์ หลัก สำหรับข้อมูลทั้งหมดที่เข้ามาใน ECS หน่วย RLRIU จะกำหนดที่อยู่บนเครือข่ายข้อมูลของกองพันให้กับหน่วยยิง และส่ง/รับข้อมูลจากทั่วทั้งกองพัน นอกจากนี้ยัง "แปลง" ข้อมูลที่มาจาก WCC ไปยัง DLT เพื่ออำนวยความสะดวกในการสื่อสารกับเครื่องยิงจรวด

สถานีควบคุมของ Patriot เรียกว่า สถานีควบคุมที่ 1 และ 3 (MS1 และ MS3) สถานีเหล่านี้เป็นสถานีที่ผู้ควบคุม Patriot ติดต่อสื่อสารกับระบบ สถานีควบคุมประกอบด้วยหน้าจอขาวดำ (สีเขียวและสีดำ) ล้อมรอบด้วยไฟแสดงสถานะต่างๆ นอกจากนี้ แต่ละสถานียังมี แป้นพิมพ์ QWERTY แบบดั้งเดิม และจอยสติ๊กแบบไอโซเมตริก ซึ่งเป็น จอยสติ๊ก ขนาดเล็ก ที่ทำงานคล้ายกับเมาส์ของคอมพิวเตอร์พีซี การควบคุมระบบทำได้ผ่านไฟแสดงสถานะเหล่านี้และซอฟต์แวร์ส่วนติดต่อผู้ใช้ของ Patriot ในการอัปเกรดรุ่นใหม่ หน้าจอขาวดำและสวิตช์ทางกายภาพของผู้ควบคุมได้ถูกแทนที่ด้วย จอ LCD ระบบสัมผัส ขนาด 30 นิ้ว (760 มม.) สองจอ และแป้นพิมพ์/เมาส์มาตรฐานที่ทั้งสองสถานี

กลุ่มเสาอากาศ OE-349

ชุดเสาอากาศ OE-349 (AMG) ติดตั้งอยู่บนรถบรรทุกสินค้า M927 ขนาด 5 ตัน ประกอบด้วย เสาอากาศขนาด 4 กิโลวัตต์จำนวน 4 ต้น แบ่งเป็น 2 คู่ บนเสาที่ควบคุมจากระยะไกล การติดตั้ง AMG ต้องมีการเอียงไม่เกิน 0.5 องศา และการเอียงตามขวางไม่เกิน 10 องศา เสาอากาศสามารถควบคุมได้ในแนวราบ และสามารถยกเสาขึ้นได้สูงถึง100 ฟุต 11 นิ้ว (30.76 เมตร)เหนือระดับพื้นดิน ที่ฐานของเสาอากาศแต่ละคู่จะมีเครื่องขยายสัญญาณกำลังสูง 2 เครื่อง ติดตั้งอยู่ ซึ่งเชื่อมต่อกับเสาอากาศและวิทยุในที่พักพิงที่อยู่ร่วมกัน

เสาอากาศเหล่านี้เป็นตัวกลางในการส่งสัญญาณ UHF ของ ECS และ ICC เพื่อสร้างเครือข่าย PADIL สามารถเปลี่ยนขั้วของแต่ละสัญญาณได้โดยการปรับ "ตัวรับสัญญาณ" ให้อยู่ในแนวตั้งหรือแนวนอน ซึ่งจะช่วยเพิ่มโอกาสที่สัญญาณสื่อสารจะไปถึงเป้าหมายที่ต้องการได้ แม้ว่าจะมีสิ่งกีดขวางทางภูมิประเทศที่อาจบดบังสัญญาณก็ตาม

โรงไฟฟ้า EPP-III

โรงไฟฟ้าดีเซล-ไฟฟ้า EPP-III (EPP) เป็นแหล่งพลังงานสำหรับ ECS และเรดาร์ EPP ประกอบด้วย เครื่องยนต์ดีเซลขนาด 150 กิโลวัตต์ จำนวน 2 เครื่อง พร้อม เครื่องกำเนิดไฟฟ้า 3 เฟส ความถี่ 400 เฮิรตซ์ ซึ่งเชื่อมต่อกันผ่านหน่วยจ่ายไฟ เครื่องกำเนิดไฟฟ้าติดตั้งอยู่บนรถพ่วงหรือรถบรรทุกM977 HEMTTที่ ดัดแปลงแล้ว

เครื่องกำเนิดไฟฟ้า แต่ละเครื่อง (EPP) มี ถังเชื้อเพลิง ขนาด 100 แกลลอนสหรัฐ (380 ลิตร) สอง ถัง และชุดจ่ายเชื้อเพลิงพร้อมอุปกรณ์ต่อลงดิน เครื่องยนต์ดีเซลแต่ละเครื่องสามารถทำงานได้นานกว่าแปดชั่วโมงเมื่อเติมเชื้อเพลิงเต็มถัง เครื่องกำเนิดไฟฟ้า (EPP) จ่ายพลังงานให้กับเรดาร์และระบบควบคุมเครื่องยนต์ (ECS) ผ่านสายเคเบิลที่เก็บไว้ในม้วนข้างๆ เครื่องกำเนิดไฟฟ้า และจ่ายพลังงานให้กับระบบขับเคลื่อนสี่ล้อ (AMG) ผ่านสายเคเบิลที่เดินผ่านระบบควบคุมเครื่องยนต์ (ECS)

สถานีปล่อยจรวด M901/902/903

สถานีปล่อยจรวด M90x เป็นหน่วยควบคุมระยะไกลแบบครบวงในตัว ระบบควบคุมอิเล็กทรอนิกส์ (ECS) จะควบคุมการทำงานของเครื่องปล่อยจรวดผ่าน DLT ของแต่ละเครื่องปล่อยจรวด โดยใช้สายใยแก้วนำแสงหรือสายส่งข้อมูล VHF (SINCGARS)

อุปกรณ์ปรับระดับในตัวช่วยให้สามารถติดตั้งบนพื้นที่ลาดเอียงได้ถึง 10 องศา แท่นยิงแต่ละแท่นสามารถปรับทิศทางในแนวราบและยกขึ้นไปยังตำแหน่งยิงที่กำหนดไว้ การเล็งเป้าหมายอย่างแม่นยำก่อนยิงไม่จำเป็น ดังนั้นจึงไม่ทำให้เกิดความล่าช้าเพิ่มเติมในเวลาตอบสนองของระบบ แท่นยิงแต่ละแท่นสามารถให้ข้อมูลการวินิจฉัยโดยละเอียดแก่ ECS ผ่านทางลิงก์ข้อมูลได้

สถานีปล่อยจรวดประกอบด้วยระบบย่อยอุปกรณ์หลักสี่ระบบ ได้แก่ ชุดเครื่องกำเนิดไฟฟ้าสำหรับปล่อยจรวด โมดูลอิเล็กทรอนิกส์สำหรับปล่อยจรวด (LEM) ชุดกลไกสำหรับปล่อยจรวด (LMA) และกลุ่มเชื่อมต่อสำหรับปล่อยจรวด (LIG) ชุดเครื่องกำเนิดไฟฟ้าประกอบด้วยเครื่องกำเนิดไฟฟ้าขนาด 15  กิโลวัตต์ ความถี่ 400  เฮิรตซ์ ซึ่งจ่ายพลังงานให้กับตัวปล่อยจรวด LEM ใช้สำหรับดำเนินการตามคำสั่งของตัวปล่อยจรวดแบบเรียลไทม์ผ่านทางลิงก์ข้อมูลจาก ECS LMA ทำหน้าที่ตั้งและหมุนแท่นปล่อยจรวดและจรวด LIG เชื่อมต่อจรวดเข้ากับตัวปล่อยจรวดผ่านทางตัวกระจายกระสุนจรวด (LMRD)

ขีปนาวุธนำวิถีแพทริออต

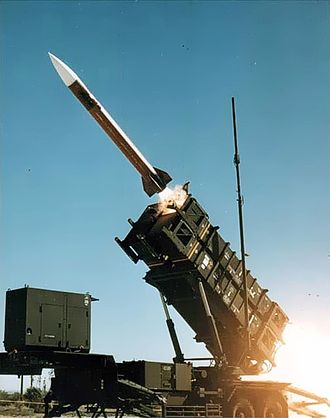

ขีปนาวุธแพทริออต
สามารถยิงขีปนาวุธ Patriot PAC-2 ได้สี่ลูก หรือ Patriot PAC-3 ได้สิบหกลูก จากรถยิงขีปนาวุธ เคลื่อนที่ได้สูงคันนี้
พิมพ์	ขีปนาวุธพื้นสู่อากาศ
แหล่ง กำเนิด ​	สหรัฐอเมริกา
ประวัติการผลิต
นักออกแบบ	เรย์ธีออน
ต้นทุนต่อหน่วย	1 ถึง 6 ล้านดอลลาร์สหรัฐ[ 19 ]
ไม่ สร้าง	มากกว่า 10,000 [ 20 ]
ตัวแปร	มาตรฐาน, ASOJ/SOJC, PAC-2, PAC-2 GEM, GEM/C, GEM/T (หรือ GEM+), PAC-3, PAC-3 MSE, PAAC-4 (SkyCeptor)
รายละเอียด (ดูหัวข้อ§  รุ่นต่างๆ )
แพลตฟอร์มเปิดตัว	รถพ่วงกึ่งพ่วงทรงกลมแบบเคลื่อนที่ได้

รุ่นแรกที่นำมาใช้งานคือ MIM-104A "มาตรฐาน" มันถูกออกแบบมาเพื่อใช้กับเครื่องบินโดยเฉพาะ และมีประสิทธิภาพจำกัดมากในการต่อต้านขีปนาวุธ มีระยะทำการ70 กิโลเมตร (43 ไมล์)และความเร็วเกินกว่ามัค 2 ส่วน MIM-104B " เครื่องรบกวนสัญญาณระยะ ไกล " (ASOJ) เป็นขีปนาวุธที่ออกแบบมาเพื่อค้นหาและทำลายอุปกรณ์ส่งสัญญาณECM

ขีปนาวุธ MIM-104C PAC-2 เป็นขีปนาวุธ Patriot รุ่นแรกที่ได้รับการปรับแต่งมาเพื่อต่อต้านขีปนาวุธข้ามทวีป ขีปนาวุธตระกูล GEM (MIM-104D/E) เป็นการพัฒนาต่อยอดจากขีปนาวุธ PAC-2 ส่วนขีปนาวุธ PAC-3 เป็นขีปนาวุธสกัดกั้นรุ่นใหม่ มีระบบค้นหาเป้าหมายด้วยเรดาร์แบบแอคทีฟย่านความถี่ Ka ใช้ระบบ "ยิงเพื่อทำลาย" ซึ่งแตกต่างจากขีปนาวุธสกัดกั้นรุ่นก่อนๆ ที่ระเบิดในบริเวณใกล้เคียงเป้าหมายเพื่อทำลายด้วยสะเก็ดระเบิด และมีการปรับปรุงอื่นๆ อีกหลายอย่างที่เพิ่มประสิทธิภาพในการทำลายล้างขีปนาวุธข้ามทวีปอย่างมาก ข้อมูลเฉพาะของขีปนาวุธแต่ละชนิดจะกล่าวถึงในส่วน " รุ่นต่างๆ "

ขีปนาวุธเจ็ดลูกแรกอยู่ในรูปแบบ PAC-2 ที่มีขนาดใหญ่กว่า โดยบรรจุขีปนาวุธหนึ่งลูกต่อกระบอก และสามารถติดตั้งได้สี่กระบอกบนแท่นยิง ส่วนกระบอกขีปนาวุธ PAC-3 บรรจุขีปนาวุธสี่ลูก ทำให้สามารถติดตั้งได้สิบหกลูกบนแท่นยิง กระบอกขีปนาวุธทำหน้าที่ทั้งเป็นภาชนะสำหรับขนส่งและจัดเก็บ รวมถึงเป็นท่อปล่อยขีปนาวุธด้วย ขีปนาวุธแพทริออตถูกเรียกว่า "กระสุนที่ได้รับการรับรอง" ตั้งแต่ออกจากโรงงาน และไม่จำเป็นต้องบำรุงรักษาเพิ่มเติมก่อนการยิง

ขีปนาวุธ PAC-2 มี ความยาว 5.8 เมตร (19 ฟุต 0 นิ้ว)หนักประมาณ900 กิโลกรัม (2,000 ปอนด์)และขับเคลื่อนด้วยเครื่องยนต์จรวดเชื้อเพลิงแข็ง

ระบบป้องกันภัยทางอากาศแพทริออตถูกนำมาใช้ครั้งแรกด้วยขีปนาวุธเพียงชนิดเดียว คือ MIM-104A ซึ่งเป็นขีปนาวุธ "มาตรฐาน" รุ่นแรก และยังคงเรียกกันว่า "มาตรฐาน" จนถึงปัจจุบัน ในช่วงแรก ระบบแพทริออตถูกใช้เป็นอาวุธต่อต้านอากาศยานโดยเฉพาะ โดยไม่มีความสามารถในการต่อต้านขีปนาวุธข้ามทวีป ปัญหานี้ได้รับการแก้ไขในช่วงปลายทศวรรษ 1980 เมื่อระบบแพทริออตได้รับการปรับปรุงครั้งใหญ่เป็นครั้งแรก ด้วยการเปิดตัวขีปนาวุธแพทริออตที่มีความสามารถขั้นสูง (Patriot Advanced Capability) และการอัปเกรดระบบอื่นๆ ในเวลาเดียวกัน

ระบบ Patriot Advanced Capability (PAC-1) หรือที่รู้จักกันในปัจจุบันว่า การอัปเกรด PAC-1 นั้น เป็นการอัปเกรดเฉพาะซอฟต์แวร์เท่านั้น ส่วนสำคัญที่สุดของการอัปเกรดนี้คือ การเปลี่ยนแปลงวิธีการค้นหาของเรดาร์และวิธีการที่ระบบป้องกันทรัพย์สิน แทนที่จะค้นหาในระดับต่ำใกล้ขอบฟ้า มุมการค้นหาด้านบนของเรดาร์ถูกยกขึ้นเกือบเป็นแนวตั้ง (89 องศา) จากมุมเดิมที่ 25 องศา การเปลี่ยนแปลงนี้ทำขึ้นเพื่อรับมือกับวิถีโค้งพาราโบลาที่ชันของขีปนาวุธที่พุ่งเข้ามา ลำแสงค้นหาของเรดาร์ถูกทำให้แคบลง และในขณะที่อยู่ใน "โหมดค้นหา TBM" "แฟลช" หรือความเร็วในการยิงลำแสงเหล่านี้ก็เพิ่มขึ้นอย่างมาก

แม้ว่าการปรับปรุงนี้จะเพิ่มขีดความสามารถในการตรวจจับของเรดาร์ต่อภัยคุกคามจากขีปนาวุธ แต่ก็ลดประสิทธิภาพของระบบต่อเป้าหมายในชั้นบรรยากาศแบบดั้งเดิม เนื่องจากลดระยะการตรวจจับของเรดาร์รวมถึงจำนวน "แสงวาบ" ที่ขอบฟ้า ด้วยเหตุนี้ จึงจำเป็นต้องคงฟังก์ชันการค้นหาภัยคุกคามในชั้นบรรยากาศแบบดั้งเดิมไว้ในโปรแกรมค้นหาแยกต่างหาก ซึ่งผู้ปฏิบัติงานสามารถสลับใช้งานได้ง่ายตามภัยคุกคามที่คาดการณ์ไว้

ความสามารถในการป้องกันขีปนาวุธได้เปลี่ยนวิธีการที่ระบบแพทริออตใช้ในการป้องกันเป้าหมาย แทนที่จะใช้เป็นระบบป้องกันพื้นที่ขนาดใหญ่จากการโจมตีทางอากาศของศัตรู ระบบนี้ถูกนำมาใช้ป้องกันเป้าหมาย "จุด" ที่มีขนาดเล็กกว่ามาก ซึ่งต้องอยู่ใน "พื้นที่ครอบคลุม" ของระบบ TBM พื้นที่ครอบคลุมนี้คือพื้นที่บนพื้นดินที่ระบบแพทริออตสามารถป้องกันขีปนาวุธที่พุ่งเข้ามาได้

ในช่วงทศวรรษ 1980 ระบบป้องกันขีปนาวุธแพทริออตได้รับการปรับปรุงในด้านเล็กน้อยเป็นส่วนใหญ่ โดยผ่านทางซอฟต์แวร์ การปรับปรุงที่สำคัญที่สุดคือการเพิ่มฟังก์ชันพิเศษเพื่อแยกแยะและสกัดกั้นจรวดปืนใหญ่แบบเดียวกับเครื่องยิงจรวดหลายลำกล้องซึ่งถูกมองว่าเป็นภัยคุกคามสำคัญจากเกาหลีเหนือ ฟังก์ชันนี้ไม่เคยถูกนำไปใช้ในการรบและถูกลบออกจาก ระบบแพทริออต ของกองทัพสหรัฐฯ แล้ว แต่ยังคงอยู่ในระบบของเกาหลีใต้ การปรับปรุงอีกอย่างหนึ่งคือการนำขีปนาวุธชนิดใหม่มาใช้ ซึ่งมีชื่อเรียกว่า MIM-104B และกองทัพ เรียกว่า " ขีปนาวุธต่อต้านการรบกวน ระยะไกล" (ASOJ) ขีปนาวุธชนิดนี้ได้รับการออกแบบมาเพื่อช่วยให้แพทริออตสามารถโจมตีและทำลายเครื่องบิน ECMในระยะไกลได้ มันทำงานคล้ายกับขีปนาวุธต่อต้านรังสีโดยจะบินในวิถีโค้ง สูง แล้วค้นหาติดตามและทำลายแหล่งกำเนิดรังสีที่สำคัญที่สุดในพื้นที่ที่ผู้ปฏิบัติงานกำหนด

ในช่วงปลายทศวรรษ 1980 การทดสอบเริ่มบ่งชี้ว่า แม้ว่าระบบ Patriot จะสามารถสกัดกั้นขีปนาวุธที่พุ่งเข้ามาได้อย่างแน่นอน แต่ก็เป็นที่น่าสงสัยว่าขีปนาวุธ MIM-104A/B จะสามารถทำลายขีปนาวุธเหล่านั้นได้อย่างน่าเชื่อถือหรือไม่ นี่จึงเป็นเหตุผลที่ต้องมีการนำขีปนาวุธ PAC-2 และการอัพเกรดระบบมาใช้

สำหรับระบบนี้ การอัปเกรด PAC-2 คล้ายกับการอัปเกรด PAC-1 อัลกอริทึมการค้นหาเรดาร์ได้รับการปรับให้เหมาะสมยิ่งขึ้น และโปรโตคอลลำแสงขณะอยู่ในโหมด "ค้นหาขีปนาวุธขีปนาวุฒิ" ก็ได้รับการแก้ไขเพิ่มเติม PAC-2 ถือเป็นการอัปเกรดขีปนาวุธครั้งสำคัญครั้งแรกของระบบ Patriot โดยมีการแนะนำขีปนาวุธ MIM-104C หรือ PAC-2 ขีปนาวุธนี้ได้รับการปรับให้เหมาะสมสำหรับการโจมตีขีปนาวุธขีปนาวุฒิ การเปลี่ยนแปลงที่สำคัญของขีปนาวุธ PAC-2 คือ ขนาดของกระสุนในหัวรบแบบระเบิดและแตกกระจาย เปลี่ยนจากประมาณ 2  กรัม เป็นประมาณ 45  กรัม และจังหวะเวลาของ ฟิวส์ เรดาร์แบบพัลส์-ดอปเปลอร์ซึ่งได้รับการปรับให้เหมาะสมสำหรับการโจมตีความเร็วสูง แม้ว่าจะยังคงใช้อัลกอริทึมเดิมสำหรับการโจมตีเครื่องบินหากจำเป็นก็ตาม

ขั้นตอนการโจมตีได้รับการปรับปรุงให้เหมาะสมยิ่งขึ้น โดยเปลี่ยนวิธีการยิงของระบบที่ใช้ในการโจมตีขีปนาวุธ แทนที่จะยิงขีปนาวุธสองลูกพร้อมกันเกือบจะในเวลาเดียวกัน ได้มีการเพิ่มช่วงเวลาหน่วงสั้นๆ ประมาณ 3 ถึง 4 วินาที เพื่อให้ขีปนาวุธลูกที่สองสามารถแยกแยะหัวรบของขีปนาวุธได้หลังจากที่ลูกแรกระเบิด

ระบบ PAC-2 ได้รับการทดสอบครั้งแรกในปี 1987 และส่งมอบให้กับหน่วยทหารบกในปี 1990 ทันเวลาพอดีสำหรับการประจำการในตะวันออกกลางในช่วงสงครามอ่าวเปอร์เซียณ ที่นั้นเอง ระบบ Patriot ได้รับการยอมรับว่าเป็นระบบป้องกันขีปนาวุธที่ประสบความสำเร็จเป็นครั้งแรก และเป็นเครื่องพิสูจน์ว่าการป้องกันขีปนาวุธนั้นเป็นไปได้จริง อย่างไรก็ตาม การศึกษาอย่างครบถ้วนเกี่ยวกับประสิทธิภาพของระบบนี้ยังคงเป็นความลับ

ในเดือนเมษายน พ.ศ. 2556 Raytheonได้รับการอนุมัติจากกองทัพสหรัฐฯ ให้รับรองใหม่เป็นครั้งที่สอง โดยขยายอายุการใช้งานของขีปนาวุธ Patriot ทั่วโลกจาก 30 ปีเป็น 45 ปี^{[ 24 ] [ 25 ]}

มีการปรับปรุงระบบ PAC-2 เพิ่มเติมตลอดช่วงทศวรรษ 1990 และต่อเนื่องมาจนถึงศตวรรษที่ 21 โดยส่วนใหญ่เน้นไปที่ซอฟต์แวร์ ขีปนาวุธ PAC-2 ได้รับการดัดแปลงอย่างมาก โดยมีสี่รุ่นที่แตกต่างกันซึ่งรวมเรียกว่าขีปนาวุธเสริมประสิทธิภาพการนำทาง (GEM )

การปรับปรุงหลักของขีปนาวุธ GEM รุ่นดั้งเดิมคือหัวรบจุดระเบิดระยะใกล้แบบใหม่ที่เร็วขึ้น การทดสอบแสดงให้เห็นว่าตัวจุดระเบิดของขีปนาวุธ PAC-2 รุ่นดั้งเดิมนั้นจุดระเบิดหัวรบช้าเกินไปเมื่อเข้าปะทะกับขีปนาวุธแบบขีปนาวิถีที่มีวิถีโค้งชันมาก ดังนั้นจึงจำเป็นต้องลดระยะเวลาหน่วงของตัวจุดระเบิดนี้ ขีปนาวุธ GEM ได้รับหัวค้นหาแบบ " เสียงรบกวน ต่ำ " แบบใหม่ที่ออกแบบมาเพื่อลดการรบกวนด้านหน้าของระบบค้นหาเรดาร์ของขีปนาวุธ และระบบค้นหาที่มีประสิทธิภาพสูงขึ้นซึ่งออกแบบมาเพื่อตรวจจับเป้าหมายที่ มีพื้นที่ หน้าตัดเรดาร์ ต่ำได้ดียิ่งขึ้น ^{[ 1 ]} GEM ถูกนำมาใช้อย่างกว้างขวางในปฏิบัติการอิรักเสรี (OIF) ซึ่งการป้องกันทางอากาศประสบความสำเร็จอย่างมาก^{[ 26 ]}

Just prior to OIF, it was decided to further upgrade the GEM and PAC-2 missiles. This upgrade program produced missiles known as the GEM-T and the GEM-C, the "T" designator referring to tactical ballistic missiles, and the "C" designator referring to cruise missiles. These missiles were both given a totally new nose section, which was designed specifically to be more effective against low altitude, low RCS targets like cruise missiles. The GEM-T was given a new fuze which was further optimized against ballistic missiles and a new low noise oscillator which increases the seeker's sensitivity to low radar cross-section targets. The GEM-C is the upgraded version of the GEM, and the GEM-T is the upgraded version of the PAC-2. The GEM+ entered service in November 2002.^[27]

In 2018, Raytheon upgraded the GEM-T guidance system with solid-state gallium nitride (GaN) transmitters.^[28] Domestic U.S. production of PAC-2 GEM-T missiles remains ongoing, with a contracted backlog of approximately 1,500 missiles and a near-term demand of an additional 1,000 missiles, while the company is producing roughly 20 missiles a month with plans to expand to 35 missiles a month by the end of 2027.^[29]

As of April 2024 a consortium of Patriot operators consisting of Germany, Romania, Spain, and the Netherlands had placed an order for 1,000 PAC-2 GEM-T missiles, with the bulk of production to take place in Germany in a purpose-built MBDA plant.^[29] On November 18, 2024 Boris Pistorius participated in a ground-breaking ceremony at the plant site in Schrobenhausen. "The new facility will cover an area of approximately 6,000 square meters and create more than 300 new jobs. Construction is scheduled for completion in September 2026."^[30] General Christian Freuding maintained in July 2025 that the output of the plant would be "under European control".^[31]

The PAC-3 upgrade is a significant upgrade to nearly every aspect of the system. It took place in three stages deployed in 1995, 1996 and 2000, and units were designated Configuration 1, 2, or 3.

ซอฟต์แวร์อัปเดตใหม่ที่เรียกว่า PDB 5 (PDB ย่อมาจาก "post deployment build") เปิดตัวในปี 1999 โดยเริ่มแรกรองรับเฉพาะหน่วยภาคพื้นดิน Configuration-3 และขีปนาวุธ PAC-3 เท่านั้น ระบบเองก็ได้รับการอัปเกรด WCC อีกครั้ง และระบบการสื่อสารได้รับการปรับปรุงใหม่ทั้งหมด เนื่องจากการอัปเกรดนี้ ผู้ปฏิบัติงาน PAC-3 จึงสามารถมองเห็น ส่ง และรับข้อมูลการติดตามบน เครือข่ายบัญชาการและควบคุม (C2) Link 16โดยใช้เทอร์มินัล Class 2M หรือ วิทยุ MIDS LVTความสามารถนี้ช่วยเพิ่มความตระหนักรู้สถานการณ์ของลูกเรือ Patriot และผู้เข้าร่วมอื่นๆ ในเครือข่าย Link 16 ที่สามารถรับภาพทางอากาศในพื้นที่ของ Patriot ได้อย่างมาก

ซอฟต์แวร์สามารถทำการค้นหาขีปนาวุธ TBM แบบกำหนดเองได้ โดยเพิ่มประสิทธิภาพทรัพยากรเรดาร์สำหรับการค้นหาในภาคส่วนเฉพาะที่ทราบว่ามีการเคลื่อนไหวของขีปนาวุธ และสามารถรองรับ "ระดับความสูงห้ามเข้า" เพื่อให้แน่ใจว่าขีปนาวุธที่มีหัวรบเคมีหรือกระสุนย่อย แบบปล่อยก่อนกำหนด (ERS) จะถูกทำลายที่ระดับความสูงที่กำหนด สำหรับหน่วย Configuration 3 เรดาร์ Patriot ได้รับการออกแบบใหม่ทั้งหมด โดยเพิ่มท่อคลื่นเดินทาง (TWT) อีกหนึ่งท่อ ซึ่งเพิ่มความสามารถในการค้นหา ตรวจจับ ติดตาม และจำแนกของเรดาร์ เรดาร์ใหม่นี้มีชื่อเรียกอย่างเป็นทางการว่า AN/MPQ-65 มีความสามารถในการจำแนกได้ว่าเครื่องบินมีลูกเรือหรือไม่ และวัตถุขีปนาวุธที่กลับเข้าสู่ชั้นบรรยากาศหลายลูกนั้น ลูกใดบรรทุกอาวุธยุทโธปกรณ์

การอัปเกรด PAC-3 มาพร้อมกับการออกแบบขีปนาวุธใหม่ ซึ่งมีชื่ออย่างเป็นทางการว่า MIM-104F และกองทัพเรียกว่า PAC-3 ^{[ 32 ]}ขีปนาวุธ PAC-3 ซึ่งเริ่มใช้งานครั้งแรกในปี 1997 ได้รับการพัฒนามาจาก ขีปนาวุธ ERINTของโครงการริเริ่มป้องกันเชิงกลยุทธ์ดังนั้นจึงมุ่งเน้นเกือบทั้งหมดไปที่ภารกิจต่อต้านขีปนาวุธ เนื่องจากการย่อขนาด กระบอกบรรจุหนึ่งกระบอกสามารถบรรจุขีปนาวุธ PAC-3 ได้สี่ลูก ต่างจากขีปนาวุธ PAC-2 ที่บรรจุได้เพียงหนึ่งลูกต่อกระบอก ขีปนาวุธ PAC-3 มีความคล่องตัวมากกว่ารุ่นก่อนหน้า เนื่องจากมีมอเตอร์จรวดเชื้อเพลิงแข็งแบบพัลส์ขนาดเล็ก 180 ตัวติดตั้งอยู่ที่ส่วนหน้าของขีปนาวุธ เรียกว่ามอเตอร์ควบคุมทิศทาง หรือ ACM ซึ่งทำหน้าที่ปรับวิถีการบินของขีปนาวุธให้ตรงกับเป้าหมายอย่างละเอียด เพื่อให้สามารถโจมตีและทำลายเป้าหมายได้^{[ 32 ] [ 33 ]}

การอัพเกรดที่สำคัญที่สุดของขีปนาวุธ PAC-3 คือการเพิ่ม ระบบค้นหา เป้าหมายด้วยเรดาร์แบบแอคฟย่านความถี่K ซึ่งช่วยให้ขีปนาวุธสามารถยกเลิกการเชื่อมต่อกับระบบและค้นหาเป้าหมายได้ด้วยตนเองในช่วงสุดท้ายของการสกัดกั้น ซึ่งช่วยปรับปรุงเวลาตอบสนองของขีปนาวุธต่อเป้าหมายขีปนาวุธที่เคลื่อนที่เร็ว ขีปนาวุธ PAC-3 มีความแม่นยำเพียงพอที่จะเลือก กำหนดเป้าหมาย และติดตามส่วนหัวรบของขีปนาวุธที่กำลังเข้ามา เรดาร์แบบแอคทีฟทำให้หัวรบมีขีดความสามารถ "โจมตีเพื่อทำลาย" ( kinetic kill vehicle ) ซึ่งช่วยขจัดความจำเป็นในการใช้หัวรบแบบจุดระเบิดระยะใกล้แบบดั้งเดิม ขีปนาวุธยังคงมีหัวรบระเบิดขนาดเล็กที่เรียกว่าตัวเพิ่มประสิทธิภาพการทำลายล้าง ซึ่งเป็นหัวรบที่ปล่อยเศษ ทังสเตนความเร็วต่ำ 24 ชิ้นในทิศทางรัศมีเพื่อทำให้พื้นที่หน้าตัดของขีปนาวุธใหญ่ขึ้นและเพิ่มความน่าจะเป็นในการทำลายล้างซึ่งจะเพิ่มประสิทธิภาพการทำลายล้างต่อขีปนาวุธทุกประเภทอย่างมาก^{[ 32 ]}

การอัปเกรด PAC-3 ทำให้ "พื้นที่ปฏิบัติการ" ที่หน่วย Patriot สามารถป้องกันขีปนาวุธทุกประเภทเพิ่มขึ้นเป็นห้าเท่าอย่างมีประสิทธิภาพ และเพิ่มประสิทธิภาพและความร้ายแรงของระบบในการต่อต้านขีปนาวุธอย่างมาก นอกจากนี้ยังเพิ่มขอบเขตของขีปนาวุธที่ Patriot สามารถสกัดกั้นได้ ซึ่งขณะนี้รวมถึงขีปนาวุธระยะกลางหลายประเภท อย่างไรก็ตาม แม้ว่าความสามารถในการป้องกันขีปนาวุธจะเพิ่มขึ้น แต่ขีปนาวุธ PAC-3 มีระยะทำการสั้นกว่าและหัวรบระเบิดขนาดเล็กกว่าเมื่อเทียบกับขีปนาวุธ Patriot รุ่นเก่า ทำให้มีประสิทธิภาพในการสกัดกั้นเครื่องบินในชั้นบรรยากาศและขีปนาวุธอากาศสู่พื้นดิน น้อยลง ในระหว่างการผลิตครั้งแรก ระยะทำการได้รับการเพิ่มขึ้นและมีการปรับปรุงเพื่อลดต้นทุนอื่นๆ รวมอยู่ในขีปนาวุธ PAC-3 โดยรุ่นสุดท้ายได้รับการเปลี่ยนชื่อเป็น PAC-3 Cost Reduction Initiative (CRI) ^{[ 34 ] [ 35 ]}

เนื่องจากหน่วยภาคพื้นดิน PAC-3 สามารถควบคุมได้ทั้งเครื่องยิง M901 PAC-2 และเครื่องยิง M902/M903 PAC-2/PAC-3 แบตเตอรี่ Patriot จึงใช้ขีปนาวุธแบบยิงทำลายเป้าหมาย PAC-3 และขีปนาวุธแบบกึ่งยิง PAC-2 GEM-T ที่มีหัวรบระเบิดแตกกระจายเพื่อต่อต้านภัยคุกคามจากขีปนาวุธและเครื่องบิน^{[ 36 ] [ 37 ]}ในขณะที่ PAC-2 สามารถสกัดกั้นเป้าหมายได้ที่ระดับความสูงถึง20 กม. (66,000 ฟุต) PAC-3 สามารถทำลายขีปนาวุธที่เข้ามาได้ที่ระดับความสูง40 กม . (130,000 ฟุต) ^{[ 38 ]}

Lockheed Martin เสนอขีปนาวุธ PAC-3 รุ่นที่ปล่อยจากอากาศสำหรับใช้กับF-15C Eagle , F-22 RaptorและP-8A Poseidon ^{[ 39 ]}

ตามข้อมูลของ Lockheed Martin PAC-3 CRI สามารถบรรจุได้ 4 ลูกในเซลล์ VLS แม้ว่ากองทัพเรือจะกำลังพิจารณา PAC-3 MSE รุ่นบรรจุลูกเดียวเพื่อทดแทนระบบขีปนาวุธ SM-2 แต่ PAC-3 CRI ก็ถือเป็นโครงการต่อยอดที่มีศักยภาพ โดยเสนอความลึกของแม็กกาซีนที่มากขึ้นเพื่อแลกกับประสิทธิภาพที่ลดลงเมื่อเทียบกับ PAC-3 MSE ^{[ 40 ]}

Lockheed Martin Missiles and Fire Controlเป็นผู้รับเหมาหลักในการอัปเกรด PAC-3 Missile Segment Enhancement (MSE) สำหรับระบบป้องกันภัยทางอากาศ Patriot ซึ่งจะทำให้ขีปนาวุธมีความคล่องตัวมากขึ้นและขยายระยะทำการได้สูงสุดถึง 50% ^{[ 41 ] [ 42 ]}

ระบบสกัดกั้น PAC-3 MSE ของ Patriot ได้รับเลือกให้เป็นระบบสกัดกั้นหลักสำหรับ ระบบ MEADS ใหม่ เมื่อเริ่มโครงการออกแบบและพัฒนาในปี 2547 ^{[ 43 ] [ 44 ]} MEADS ได้รับการออกแบบให้มี ขีดความสามารถ แบบเสียบปลั๊กและใช้งานได้ทันทีเพื่อรองรับการแลกเปลี่ยนข้อมูลกับเซ็นเซอร์และเครื่องยิงภายนอกผ่านโปรโตคอลแบบเปิดมาตรฐานสำหรับการป้องกันภัยทางอากาศและขีปนาวุธแบบบูรณาการ (IAMD) เพื่อให้องค์ประกอบของ MEADS สามารถทำงานร่วมกับกองกำลังพันธมิตรที่กำลังเคลื่อนที่ โดยสามารถเชื่อมต่อและแยกตัวออกจากเครือข่ายการจัดการการรบได้ตามความจำเป็น^{[ 45 ]} MEADS มีกำหนดจะเข้าประจำการพร้อมกับ Patriot ภายในปี 2557 โดยคาดหวังว่าแบตเตอรี่ Patriot ที่มีอยู่จะได้รับการอัปเกรดด้วย เทคโนโลยี MEADS อย่างค่อยเป็นค่อยไป ในระยะยาว^{[ 46 ]}เนื่องจากสภาวะเศรษฐกิจ ในปี 2556 สหรัฐฯ เลือกที่จะอัปเกรดระบบ Patriot แทนที่จะซื้อระบบ MEADS ^{[ 47 ]}

การอัปเกรดขีปนาวุธ PAC-3 ประกอบด้วยขีปนาวุธ PAC-3 MSE ซึ่งเป็นขีปนาวุธสกัดกั้นเป้าหมายที่คล่องตัวมาก สถานีปล่อย M903 คอมพิวเตอร์คำนวณวิถีการยิง และระบบอิเล็กทรอนิกส์ปล่อยขั้นสูง (ELES) ขีปนาวุธสกัดกั้น PAC-3 MSE เพิ่มระดับความสูงและระยะทางด้วยมอเตอร์แบบสองจังหวะที่ทรงพลังกว่าเพื่อเพิ่มแรงขับ ครีบขนาดใหญ่ขึ้นที่พับเก็บได้ภายในแท่นยิงปัจจุบัน และการดัดแปลงโครงสร้างอื่นๆ เพื่อความคล่องตัวที่มากขึ้น^{[ 48 ]} PAC-3 MSE สามารถสกัดกั้นขีปนาวุธข้ามทวีประยะไกลได้[ 49 ^{]กองทัพบก}สหรัฐฯ รับมอบขีปนาวุธสกัดกั้น PAC-3 MSE ชุดแรกในเดือนตุลาคม 2015 ^{[ 50 ]}และประกาศความสามารถในการปฏิบัติการขั้นต้น (IOC) ในเดือนสิงหาคม 2016

ระบบปล่อยขีปนาวุธ M903 รุ่นใหม่มีดีไซน์แบบโมดูลาร์ที่สามารถบรรจุตู้ปล่อยขีปนาวุธ PAC-3 ได้ทั้งหมด 4 ตู้ (ขีปนาวุธ 16 ลูก), ตู้ปล่อยขีปนาวุธ PAC-3 MSE จำนวน 12 ตู้ (เรียงเป็น 3 แถว แถวละ 4 ตู้) หรือตู้ปล่อยขีปนาวุธ PAC-2 GEM จำนวน 4 ตู้ ^{[ 51 ]}สามารถผสมขีปนาวุธชนิดต่างๆ ได้ เช่น ตู้ปล่อยขีปนาวุธ PAC-3 MSE จำนวน 6 ตู้ (เรียงเป็น 3 แถว แถวละ 2 ตู้) และตู้ปล่อยขีปนาวุธ PAC-3 จำนวน 2 ตู้ (ขีปนาวุธ 8 ลูก) หรือตู้ปล่อยขีปนาวุธ PAC-2 จำนวน 2 ตู้ บนเครื่องยิงเดียวกัน ไปจนถึงการผสมผสานระหว่างตู้ปล่อยขีปนาวุธ PAC-2 เพียงตู้เดียว ตู้ปล่อยขีปนาวุธ PAC-3 เพียงตู้เดียว (ขีปนาวุธ 4 ลูก) ตู้ปล่อยขีปนาวุธ PAC-3 MSE จำนวน 4 ตู้ (เรียงเป็น 2 แถว แถวละ 2 ตู้) หรือตู้ปล่อยขีปนาวุธ PAC-3 MSE จำนวน 2 ตู้ ในแถวเดียว^{[ 52 ] [ 53 ] [ 54 ] [ 55 ]}ในเดือนธันวาคม พ.ศ. 2566 มีการระบุว่าการผลิตเครื่องสกัดกั้น Patriot อยู่ที่ 550 เครื่องต่อปี และจะเพิ่มขึ้นเป็น 650 เครื่องต่อปีในปี พ.ศ. 2567 ^{[ 56 ]}

ในเดือนกุมภาพันธ์ 2023 ล็อกฮีด มาร์ติน ได้แสดงการบูรณาการขีปนาวุธ PAC-3 MSE กับMk 41 VLSที่ใช้โดยAegis BMDและAegis Ashore [ ^{57 ] ล็อก}ฮีดประกาศว่าจะใช้เงิน 100 ล้านดอลลาร์ในการบูรณาการขีปนาวุธเข้ากับระบบการรบ Aegis และวางแผนที่จะทดสอบว่าสามารถยิงขีปนาวุธจากระบบปล่อยแนวดิ่งที่เชื่อมโยงกับเทคโนโลยีการควบคุมและสั่งการของ Aegis และเรดาร์ SPY-1 ได้หรือไม่ในช่วงต้นปี 2024 ^{[ 29 ]}ในปี 2024 ขีปนาวุธดังกล่าวได้รับการบูรณาการเข้ากับ Aegis และยิงจากเครื่องยิง VLS ระบบส่งมอบน้ำหนักบรรทุก Mark 70 ที่ White Sands Missile Range ^{[ 58 ]}ขีปนาวุธสกัดกั้น PAC-3 MSE ถูกมองว่าเป็นตัวทดแทนระยะยาวที่มีศักยภาพสำหรับขีปนาวุธสกัดกั้น SM-2เนื่องจาก "ความคล่องตัวสูง" และความสามารถที่ได้รับการพิสูจน์แล้วสำหรับ "การป้องกันขีปนาวุธความเร็วเหนือเสียง ขีปนาวุธขีปนาวิถี และขีปนาวุธร่อนในกรอบแคบต่างๆ" ^{[ 40 ]}ตามที่ Chris Mang จากแผนกขีปนาวุธและการควบคุมการยิงของ Lockheed Martin กล่าวว่า "ความสามารถของขีปนาวุธจะเพิ่มขึ้นก็ต่อเมื่อนำไปใช้ในบริบททางทะเลและจับคู่กับระบบ Aegis ซึ่งมีพลังมากกว่าระบบเรดาร์ของกองทัพบกมาก" ^{[ 40 ]} PAC-3 MSE จะเติมเต็มช่องว่างในขอบเขตการโจมตีที่ระดับความสูงต่ำและระยะสั้นกว่าต่อภัยคุกคามที่เคลื่อนที่ ซึ่งขีปนาวุธ SM-6 (ซึ่งต้องถูกเร่งให้ขึ้นไปที่ระดับความสูงสูงก่อนที่จะพุ่งลงโจมตีเป้าหมาย) ไม่สามารถโจมตีได้ง่าย ตามที่ Mang กล่าว มอเตอร์ควบคุมทิศทางขนาดเล็กของ PAC-3 MSE ช่วยให้สามารถโจมตีเป้าหมายเหล่านี้ได้ในระยะต่ำกว่าหนึ่งกิโลเมตร^{[ 40 ]}แม้ว่า PAC-3 MSE จะเป็นตัวเลือกหลักสำหรับการทดแทนนี้ แต่ขีปนาวุธ PAC-3 CRI ก็สามารถยิงจากแพลตฟอร์มเดียวกันได้เช่นกัน และถือเป็นตัวเลือกต่อไปหากกองทัพเรือสหรัฐฯ แสดงความสนใจ เมื่อเปรียบเทียบกับ PAC-3 MSE แล้ว พวกมันมีความจุแม็กกาซีนมากกว่า (เนื่องจากความสามารถในการบรรจุสี่ลูกในช่อง VLS เทียบกับขีปนาวุธลูกเดียวต่อช่องของ MSE) แต่มีประสิทธิภาพน้อยกว่า^{[ 40 ]}

In August 2013, Raytheon and Rafael Advanced Defense Systems announced plans for Patriot Advanced Affordable Capability-4 (PAAC-4), which would integrate the Stunner interceptor from the jointly-funded David's Sling program with Patriot PAC-3 radars, launchers, and engagement control stations. The two-stage, multimode seeking Stunner would replace single-stage, radar-guided PAC-3 missiles produced by Lockheed Martin, providing improved operational performance at 20 percent of the $2 million unit cost of PAC-3 missiles.^[59] Israeli program officials have said that a previous teaming agreement between Raytheon and Rafael would allow the U.S. company to assume prime contractor status, and produce at least 60 percent of the Stunner missile in the United States.^[59]

In 2016 Raytheon announced that it had been authorized to bid SkyCeptor, a Stunner derivative, as part of its Polish Patriot bid.^[60] In March 2017 it was announced that Poland will acquire 8 Patriot batteries, with the majority of missiles deployed being SkyCeptors and only a small number of Patriot PAC-3 MSE missiles.^[61] Ultimately, Poland did not procure SkyCeptor missiles,^[62] ordering a new short-range air defence system based on CAMM and CAMM-ER missiles, integrated with Patriot batteries through the IBCS battle command system.

Electromecanica Ploiești, Romania, will start local production of SkyCeptor missile interceptors by 2026.^[63]

PAC-3 system upgrades continue under the International Engineering Services Program (IESP) which includes all countries that rely on the Patriot for integrated air and missile defense - as of 2022, the United States of America, The Netherlands, Germany, Japan, Israel, Saudi Arabia, Kuwait, Taiwan, Greece, Spain, South Korea, United Arab Emirates, Qatar, Romania, Sweden, Poland, Bahrain, and Switzerland.^[64]

The PDB 6 software update was released in 2004.^[65] This update allowed Configuration-3 to discriminate targets of all types, including anti-radiation missile carriers, helicopters, unmanned aerial vehicles, and cruise missiles.

ระบบอัปเกรด PDB 7 เปิดตัวในปี 2013 ซึ่งช่วยปรับปรุงความสามารถในการค้นหาเรดาร์ด้วยการเปลี่ยนไปใช้การประมวลผลสัญญาณดิจิทัล ส่งผลให้มีความน่าเชื่อถือมากขึ้นและมีระยะการตรวจจับที่ยาวขึ้น 30% เมื่อเทียบกับวงจรอนาล็อก กำลังการประมวลผลของคอมพิวเตอร์ควบคุมและสั่งการใหม่นั้นสูงกว่าหลายเท่า จอแสดงผล CRT ขาวดำของผู้ปฏิบัติงานที่มีปุ่มแบบต่อสายถูกแทนที่ด้วยจอ LCD แบบสัมผัสสีขนาด30 นิ้ว (760 มม.) สองจอ ^{[ 66 ] [ 67 ] [ 68 ] [ 69 ]}

การอัปเกรด PAC-3 Missile Segment Enhancement (MSE) เริ่มใช้งานจริงในปี 2015 โดยประกอบด้วยการออกแบบครีบใหม่และเครื่องยนต์จรวดที่ทรงพลังยิ่งขึ้น

ในปี 2017 เรดาร์ AN/MPQ-65 ได้รับการปรับปรุงด้วยตัวส่งสัญญาณแกลเลียมไนไตรด์ (GaN) แบบโซลิดสเตทที่สแกนด้วยระบบอิเล็กทรอนิกส์แบบแอคทีฟ (AESA) แทนที่หลอดคลื่นเดินทางแบบดั้งเดิมที่มีอาร์เรย์ตัวส่งสัญญาณแบบพาสซีฟเรดาร์ใหม่นี้ได้รับการกำหนดชื่อใหม่เป็น AN/MPQ-65A ^{[ 70 ]}ประกอบด้วยอาร์เรย์เสาอากาศแบบยึดด้วยสลักและอาร์เรย์แผงด้านหลังขนาดเล็กสองชุดซึ่งให้การครอบคลุม 360 องศา

ในช่วงปี 2018–2023 บริษัท Raytheon จะปรับปรุงระบบให้ดียิ่งขึ้นภายใต้คำสั่งงานการปรับปรุงให้ทันสมัยจากกองทัพบกสหรัฐฯส่งผลให้ได้ Configuration-3+ คำสั่งดังกล่าวประกอบด้วย รางวัลคำสั่งงาน ส่งมอบแบบไม่จำกัดปริมาณและระยะ เวลา 5 ปี โดยมีวงเงินสัญญารวมมากกว่า 2.3  พันล้านดอลลาร์ ซึ่งได้รับทุนสนับสนุนจากรัฐพันธมิตร Patriot รางวัลเริ่มต้นมูลค่า 235  ล้านดอลลาร์ได้รับการจัดสรรในเดือนมกราคม 2018 ^{[ 71 ]}

การอัปเกรด PDB 8 ที่เปิดตัวในปี 2018 ประกอบด้วยคอมพิวเตอร์ควบคุมการยิงที่ออกแบบใหม่ซึ่งรองรับความสามารถ MSE คอมพิวเตอร์ควบคุมอาวุธใหม่ที่มีกำลังประมวลผลเพิ่มขึ้น และการปรับปรุงซอฟต์แวร์สำหรับการค้นหาเรดาร์และการตรวจจับและระบุเป้าหมายซึ่งช่วยลดเหตุการณ์การยิงพวกเดียวกันเอง^{[ 72 ] [ 70 ]}ซอฟต์แวร์ PDB 8.1 ล่าสุดเริ่มทดสอบในปี 2019 และจะพร้อมใช้งานในปี 2023 โดยเพิ่ม GUI สไตล์เกมที่ได้รับการปรับปรุงใหม่ชื่อWarfighter to Machine Interface (WMI) ซึ่งใช้กราฟิก 3 มิติในการแสดงผลภูมิประเทศและน่านฟ้า^{[ 73 ] [ 74 ] [ 75 ] [ 76 ] [ 77 ]}

การอัปเกรดระบบ Patriot ในอนาคตจะรวมถึงเซ็นเซอร์ป้องกันภัยทางอากาศและขีปนาวุธระดับล่างใหม่ หรือ LTAMDS ^{[ 78 ] [ 79 ]}พร้อมการสนับสนุนระบบบัญชาการรบป้องกันภัยทางอากาศและขีปนาวุธแบบบูรณาการ (IBCS) ซึ่งจะบูรณาการ LTAMDS ของ Patriot, เรดาร์ AN/MPQ-53 และ AN/MPQ-65/65A เข้ากับเรดาร์AN/MPQ-64 Sentinelและ AN/TPS - 80 G/ATOR ^{[ 80 ]} GhostEye MR ( NASAMS ), MFCR และ SR จากMEADS , AN/SPY-1และAN/SPY-6 ( Aegis BMD ), AN/TPY-2 ( THAADและGMD ) และAN/APG-81 ( F-35 Lightning II ) และการสอบถามทราน สปอนเดอร์ โหมด 5ในระบบระบุมิตรหรือศัตรู^{[ 70 ]}

ในเดือนกุมภาพันธ์ พ.ศ. 2568 เรดาร์ LTAMDS ของ Raytheon ประสบความสำเร็จในการทดสอบยิงจริง โดยตรวจจับและติดตามขีปนาวุธร่อนความเร็วสูง และนำทางขีปนาวุธสกัดกั้น PAC-2 GEM-T เพื่อทำลายภัยคุกคาม^{[ 81 ]}ในฐานะส่วนหนึ่งของโครงการทดสอบของกองทัพบกสหรัฐฯ ที่กำลังดำเนินอยู่ LTAMDS ยังคงก้าวหน้าไปสู่การใช้งานเต็มรูปแบบ โดยได้รับความสนใจอย่างมากจากนานาชาติ และมีสัญญามูลค่า 2 พันล้านดอลลาร์ในการจัดหาเรดาร์ให้กับสหรัฐฯ และโปแลนด์^{[ 79 ]}

ในเดือนพฤษภาคม พ.ศ. 2568 ล็อกฮีด มาร์ติน ได้รับสัญญามูลค่า 114.6 ล้านดอลลาร์สหรัฐจากกองทัพบกสหรัฐฯ สำหรับงานพัฒนาด้านวิศวกรรมและการผลิต (EMD) ที่เกี่ยวข้องกับระบบนำทางสกัดกั้นระยะไกล 360 องศา (RIG-360) สำหรับขีปนาวุธตระกูล Patriot PAC-3 ตามที่ล็อกฮีด มาร์ติน ระบุ สถาปัตยกรรม RIG-360 มีจุดประสงค์เพื่อให้สามารถสื่อสารและโจมตีเป้าหมายได้ 360 องศาในระหว่างการบิน โดยบูรณาการกับระบบบัญชาการรบแบบบูรณาการ (IBCS) เพื่อแก้ไขข้อจำกัดที่เกี่ยวข้องกับการครอบคลุมเรดาร์แบบเน้นเฉพาะภาคส่วนของระบบ Patriot แบบดั้งเดิม สัญญานี้ยังรวมถึงงานเกี่ยวกับแนวคิดเครื่องยิงแบบบรรจุในตู้คอนเทนเนอร์และการผลิตต้นแบบ โดยมีกำหนดแล้วเสร็จในปี พ.ศ. 2560 ^{[ 82 ] [ 83 ] [ 84 ]}

ระบบ Patriot ถูกส่งไปประจำการในอิรักเป็นครั้งที่สองในปี 2546 คราวนี้เพื่อจัดหาระบบป้องกันภัยทางอากาศและขีปนาวุธให้กับกองกำลังที่ปฏิบัติการอิรักเสรี (OIF) ขีปนาวุธ Patriot PAC-3, GEM และ GEM+ ต่างก็มีอัตราความสำเร็จสูงมากในการสกัดกั้นขีปนาวุธทางยุทธวิธีAl-Samoud 2 และ Ababil-100 ^{[ 46 ]}ไม่มีการยิงขีปนาวุธพิสัยไกลในระหว่างความขัดแย้งนั้น ระบบดังกล่าวประจำการอยู่ในคูเวตและอิรัก และสามารถทำลายขีปนาวุธพื้นสู่พื้นของฝ่ายตรงข้ามได้จำนวนหนึ่งโดยใช้ขีปนาวุธ PAC-3 และขีปนาวุธที่ปรับปรุงการนำทางใหม่^{[ 104 ] [ 105 ]}

แบตเตอรี่ขีปนาวุธแพทริออตมีส่วนเกี่ยวข้องกับเหตุการณ์ยิงพวกเดียวกันเอง 3 ครั้ง เมื่อวันที่ 23 มีนาคม 2546 เครื่องบิน Tornado ของกองทัพอากาศอังกฤษ ถูกยิงตก ทำให้ลูกเรือเสียชีวิตทั้งสองคน คือ ร้อยโทเควิน แบร์รี เมน (นักบิน) และร้อยโทเดวิด ไรส์ วิลเลียมส์ (นักนำทาง/เจ้าหน้าที่ระบบอาวุธ) เมื่อวันที่ 24 มีนาคม 2546 เครื่องบิน ขับไล่ F-16CJ Fighting Falcon ของกองทัพอากาศสหรัฐฯ ยิงขีปนาวุธต่อต้านเรดาร์ HARMใส่แบตเตอรี่ขีปนาวุธแพทริออต หลังจากที่เรดาร์ของแพทริออตล็อกเป้าและเตรียมยิงใส่เครื่องบิน ทำให้นักบินเข้าใจผิดคิดว่าเป็นระบบขีปนาวุธพื้นสู่อากาศของอิรัก เนื่องจากเครื่องบินกำลังปฏิบัติการรบทางอากาศและกำลังมุ่งหน้าไปปฏิบัติภารกิจใกล้แบกแดด ขีปนาวุธ HARM ทำลายระบบเรดาร์ของแพทริออตโดยไม่มีผู้เสียชีวิต^{[ 104 ] [ 105 ]}หลังจากนั้น เรดาร์ของแพทริออตได้รับการตรวจสอบและยังคงใช้งานต่อไป แต่ถูกเปลี่ยนใหม่เนื่องจากมีโอกาสที่เศษชิ้นส่วนอาจทะลุเข้าไปและตรวจไม่พบ^{[ 106 ]}

เมื่อวันที่ 2 เมษายน พ.ศ. 2546 ขีปนาวุธ PAC-3 สองลูกยิงเครื่องบินรบF/A-18 Hornet ของ กองทัพเรือสหรัฐฯ ตก ทำให้ร้อยโทนาธาน ดี. ไวท์ แห่งVFA-195กองบินประจำเรือบรรทุกเครื่องบินที่ 5เสีย ชีวิต ^{[ 107 ] [ 108 ]}

แบตเตอรี่ Patriot ของกองทัพสหรัฐฯ ในเมืองเออร์บิลประเทศอิรัก ยิงขีปนาวุธของอิหร่านตกอย่างน้อยหนึ่งลูกระหว่างการโจมตีของอิหร่านในอิสราเอลใน ปี 2024 ^{[ 109 ]}

กองบัญชาการป้องกันภัยทางอากาศของอิสราเอลใช้งานแบตเตอรี่MIM-104D Patriot (PAC-2/GEM+) ที่ได้รับการอัพเกรดโดยอิสราเอล กองกำลังป้องกันประเทศอิสราเอลกำหนดชื่อระบบอาวุธ Patriot ว่า " Yahalom " ( ภาษาฮีบรู: יהלום , เพชร ) เมื่อวันที่ 30 เมษายน 2567 กองทัพอากาศอิสราเอลได้เผยแพร่บทความระบุว่าแบตเตอรี่ Patriot ของพวกเขาจะถูกปลดประจำการในอีกสองเดือนข้างหน้า และจะถูกแทนที่ด้วย "ระบบทางอากาศที่ทันสมัยกว่า" ตามรายงานของThe War Zoneระบบ Patriot ถูกแทนที่ด้วยระบบDavid's SlingและArrow ^{[ 110 ] [ 111 ]}

หลังจากการประกาศดังกล่าว ยูเครนได้เริ่มการเจรจาเพื่อขอรับระบบ Patriot ที่ปลดประจำการจากอิสราเอลในเดือนเมษายน พ.ศ. 2567 เมื่อวันที่ 28 มกราคม พ.ศ. 2568 เจ้าหน้าที่กระทรวงกลาโหมสหรัฐฯ ยืนยันกับCNNว่าขีปนาวุธสกัดกั้นอดีตของอิสราเอลจำนวน 90 ลูกถูกโอนไปยังยูเครนผ่านทางสหรัฐอเมริกา มีรายงานว่าเคียฟจะได้รับส่วนประกอบของระบบ รวมถึงเรดาร์ หลังจากได้รับการปรับปรุงใหม่ในสหรัฐอเมริกา^{[ 111 ]}

ระบบ Patriot ยังคงถูกใช้งานในซาอุดีอาระเบียเพื่อต่อต้านการโจมตีด้วยขีปนาวุธของกลุ่มฮูตี ในเดือนมิถุนายน 2015 แบตเตอรี่ Patriot ถูกใช้ยิงสกัดขีปนาวุธ Scud ที่ กลุ่มกบฏ ฮูตี ยิงใส่ซาอุดีอาระเบีย เพื่อตอบโต้การแทรกแซงของซาอุดีอาระเบียในเยเมน [ ^{124 ] ขีปนาวุธ} Scud อีกหนึ่งลูกถูกยิงใส่สถานีไฟฟ้าในจังหวัดจิซานและถูกสกัดโดย Patriot ของซาอุดีอาระเบียในเดือนสิงหาคม 2015 ^{[ 125 ]}ซาอุดีอาระเบียอ้างว่าขีปนาวุธพิสัยไกลอีกหนึ่งลูกถูกยิงไปยังเมกกะและถูกสกัดโดย Patriot ของซาอุดีอาระเบียในเดือนตุลาคม 2016 ^{[ 126 ]}แหล่งข่าวของกลุ่มฮูตีกล่าวว่าเป้าหมายของขีปนาวุธคือฐานทัพอากาศที่สนามบินนานาชาติคิงอับดุลอาซิซ ในเจดดาห์ ซึ่งอยู่ ห่างจากเมกกะไปทางตะวันตกเฉียงเหนือ65 กิโลเมตร (40 ไมล์) ^{[ 127 ]}ในเดือนมีนาคม 2018 ขีปนาวุธอีกหนึ่งลูกซึ่งเห็นได้ชัดว่าถูกยิงมาจากเยเมน ถูกสกัดโดยขีปนาวุธ Patriot เหนือกรุงริยาด^{[ 128 ]}วิดีโอแสดงให้เห็นว่าขีปนาวุธสกัดกั้นลูกหนึ่งระเบิดหลังจากปล่อยตัวได้ไม่นาน และอีกหนึ่งลูกได้ "เลี้ยวกลับ" กลางอากาศมุ่งหน้าไปยังริยาด^{[ 129 ] [ 130 ]}ระหว่างการโจมตี Abqaiq–Khuraisในเดือนกันยายน 2019 ระบบป้องกันขีปนาวุธ Patriot จำนวน 6 กองพันของซาอุดีอาระเบียล้มเหลวในการปกป้องโรงงานน้ำมันจากการโจมตีโดยโดรนหลายลำและขีปนาวุธร่อนที่ต้องสงสัย^{[ 131 ]}สหรัฐอเมริกาได้ถอนแบตเตอรี่ต่อต้านขีปนาวุธ Patriot สองในสี่ชุดที่รักษาความปลอดภัยแหล่งน้ำมันในซาอุดีอาระเบียในเดือนพฤษภาคม 2020 หลังจากความตึงเครียดกับอิหร่านลดลง โดยจะถูกแทนที่ด้วยแบตเตอรี่ Patriot ของซาอุดีอาระเบียเอง^{[ 132 ]}ในเดือนกุมภาพันธ์ 2021 แบตเตอรี่ Patriot ได้สกัดกั้นขีปนาวุธข้ามเมืองริยาดที่กลุ่มฮูตีส์ยิงมา ขณะที่มี การแข่งขัน Formula Eจัดขึ้นที่ชานเมืองDiriyahซึ่งมีมกุฎราชกุมารโมฮัมเหม็ด บิน ซัลมานเข้า ร่วมด้วย ^{[ 133 ]}

ตามคำกล่าวของพลตรี มูราด ตูไรก์ ผู้บัญชาการกองกำลังเยเมนบางส่วนที่เป็นพันธมิตรกับพันธมิตรที่นำโดยซาอุดีอาระเบียซึ่งกำลังสู้รบอยู่ในเยเมน ระบบป้องกันภัยทางอากาศแพทริออตที่สหรัฐอาหรับเอมิเรตส์ (UAE) นำมาใช้ในเยเมนได้สกัดกั้นขีปนาวุธสองลูกที่ยิงโดยกองกำลังฮูตีได้สำเร็จ พลตรี ตูไรก์ กล่าวกับ หนังสือพิมพ์ The National ที่ตั้งอยู่ในอาบูดาบี เมื่อวันที่ 14 พฤศจิกายน 2015 ว่าขีปนาวุธลูกแรกถูกยิงตกเมื่อช่วงดึกของวันก่อนหน้าใน พื้นที่ อัล-โกไฟนาห์และลูกที่สองถูกสกัดกั้นก่อนที่จะพุ่งชนอาคารที่ตั้งศูนย์ควบคุมสำหรับกองกำลังที่ปฏิบัติการใน จังหวัด มาริบและอัล-ไบดาห์ภาพถ่ายดาวเทียมของ Airbus Defence and Space ที่ได้รับจาก IHS Jane'sแสดงให้เห็นหน่วยยิงแพทริออตสองหน่วย แต่ละหน่วยมีเครื่องยิงสองเครื่อง ติดตั้งอยู่ที่ลานบินซาฟีร์ในจังหวัดมาริบเมื่อวันที่ 1 ตุลาคม^{[ 134 ]}

ในเดือนกรกฎาคม พ.ศ. 2564 กองทัพบกสหรัฐฯ ใช้ขีปนาวุธแพทริออตในการฝึกซ้อมทาลิสแมนเซเบอร์ในพื้นที่ฝึกซ้อมโชลวอเตอร์เบย์ในควีนส์แลนด์ ประเทศออสเตรเลีย^{[ 135 ]}กองทัพบกสหรัฐฯ ทดสอบยิงขีปนาวุธสกัดกั้นแพทริออต PAC-2 และสกัดกั้นโดรนเป้าหมายได้สำเร็จ^{[ 136 ]}

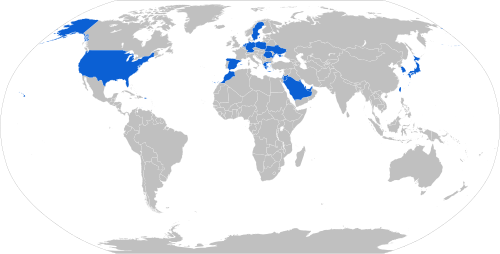

รวมถึงสหรัฐอเมริกา มี 18 ประเทศที่ใช้งานระบบขีปนาวุธแพทริออต นอกสหรัฐอเมริกา มีเพียง บริษัท มิตซูบิชิ เฮฟวี่ อินดัสทรีส์ ของญี่ปุ่นเท่านั้น ที่ดูเหมือนจะผลิตขีปนาวุธแพทริออตภายใต้ใบอนุญาตจากบริษัทต่างๆ ของสหรัฐฯ สิ่งนี้ทำให้เกิดความต้องการในกองทัพสหรัฐฯ แบตเตอรี่ขีปนาวุธแพทริออตเป็นหน่วยที่ถูกใช้งานมากที่สุดในกองทัพสหรัฐฯ ในช่วงต้นปี 2021 บางหน่วยมีการใช้งาน 6 เดือนขยายเวลาออกไปเป็น 15 เดือน^{[ 5 ] [ 194 ] [ 195 ] [ 196 ]}ปัจจุบันขีปนาวุธนี้ถูกใช้งานจริงในซาอุดีอาระเบีย^{[ 197 ]} และ กองทัพอิสราเอลกำลังใช้งานอยู่ใน "ทะเลทรายเนเกฟตอนใต้" ^{[ 198 ]}แบตเตอรี่ขีปนาวุธแพทริออตยังถูกใช้งานจริงในยูเครน โดยมีแบตเตอรี่ 3 ชุดที่ใช้งานอยู่^{[ 199 ]}เพื่อเติมเต็มคลังสำรองของสหรัฐฯ ญี่ปุ่นได้แก้ไขกฎการส่งออกเพื่ออนุญาตให้ส่งออกขีปนาวุธไปยังสหรัฐอเมริกา ก่อนหน้านี้สามารถส่งออกได้เฉพาะส่วนประกอบบางอย่างเท่านั้น แต่ปัจจุบันสามารถส่งออกขีปนาวุธทั้งลูกได้แล้ว ไม่สามารถส่งตรงไปยังยูเครนได้ แต่สามารถเติมเต็มคลังสำรองของสหรัฐฯ ได้^{[ 195 ]}การถอนขีปนาวุธออกจากตะวันออกกลางเมื่อเร็วๆ นี้ทำขึ้นเพื่อช่วยรับมือกับวิกฤตการณ์ที่อาจเกิดขึ้นในมหาสมุทรแปซิฟิก^{[ 196 ]}ในทำนองเดียวกัน เยอรมนีได้ถอนหน่วย Patriot ทั้งสามหน่วยออกจากโปแลนด์^{[ 200 ]}

ในเดือนมกราคม 2024 นาโต้ประกาศแผนการซื้อขีปนาวุธแพทริออตประมาณ 1,000 ลูก สัญญามูลค่า 5.5 พันล้านดอลลาร์ถูกมอบให้แก่เรย์ธีออนและเอ็มบีดีเอเพื่อจัดตั้งโรงงานผลิตแห่งใหม่ในเยอรมนี^{[ 201 ]}สหรัฐฯ ก็กำลังเร่งการผลิตภายในประเทศเช่นกัน ในปี 2018 ล็อกฮีดมาร์ตินผลิตขีปนาวุธ PAC-3 MSE ได้ 350 ลูกต่อปี และกำลังดำเนินการเพิ่มกำลังการผลิตเป็น 500 ลูกต่อปี ก่อนที่รัสเซียจะบุกยูเครนอย่างเต็มรูปแบบในเดือนกุมภาพันธ์ 2022 ^{[ 29 ]} ในเดือนธันวาคม 2023 ล็อกฮีดบรรลุเป้าหมายการผลิต 500 ลูกต่อปี และได้รับการสนับสนุนทางการเงินอย่างเต็มที่จากกองทัพสหรัฐฯ ให้ผลิตขีปนาวุธ 550 ลูกต่อปี ที่ โรงงานแห่งใหม่ขนาด 85,000 ตารางฟุตใน เมือง แคมเดน รัฐอาร์คันซอ^{[ 29 ]} Lockheed ได้ประกาศแผนการที่จะเพิ่มการผลิตขีปนาวุธสกัดกั้น PAC-3 MSE เป็น 650 ลูกต่อปีภายในปี 2027 แม้ว่าจะระบุว่าจะดำเนินการผ่านการลงทุนภายใน เนื่องจากไม่ได้รับการสนับสนุนทางการเงินจากกองทัพบกสำหรับการเพิ่มการผลิต^{[ 29 ]} Lockheed ยังตั้งใจที่จะเพิ่มการส่งออกขีปนาวุธ โดยมีลูกค้าระหว่างประเทศรายใหม่ 6 รายลงนามในหนังสืออนุมัติในปี 2023 ^{[ 29 ]} Aerojet Rocketdyneซึ่งเป็นผู้ผลิตมอเตอร์ PAC-3 MSE ได้เปิดโรงงานผลิตขนาด 51,000 ตารางฟุตติดกับไซต์ Camden ของ Lockheed ในปี 2022 และได้เพิ่มการผลิตมอเตอร์จรวดขึ้น 60% จาก 70,000 ในปี 2021 เป็น 115,000 ในปี 2023 สำหรับทุกประเภท รวมถึงมอเตอร์จรวด PAC-3 MSE ด้วย^{[ 29 ]}

ในวันที่ 20 มิถุนายน 2024 รัฐบาลสหรัฐฯ เตรียมประกาศระงับการส่งออกขีปนาวุธและระบบแพทริออตทั้งหมด "จนกว่ายูเครนจะมีเพียงพอที่จะป้องกันตนเองจากการโจมตีทางอากาศของรัสเซีย" การตัดสินใจนี้ส่งผลกระทบต่อ 5 ประเทศที่ตกลงระงับการส่งออก^{[ 202 ]}รัฐบาลโรมาเนียได้ประกาศว่าจะส่งแบตเตอรี่แพทริออต "ครบชุด" ให้กับยูเครน โดยมีเงื่อนไขว่ารัฐบาลสหรัฐฯ "จะช่วยเติมเต็มส่วนที่ขาดหายไป" ^{[ 203 ]}

ในเดือนมกราคม พ.ศ. 2568 ระบบสกัดกั้นทางอากาศแพทริออตจำนวน 90 ระบบถูกโอนจากอิสราเอลไปยังยูเครนโดยสหรัฐอเมริกาAxiosรายงานว่านายกรัฐมนตรีอิสราเอลเบนจามิน เนทันยาฮูอนุมัติการโอนดังกล่าวในเดือนกันยายน พ.ศ. 2567 ^{[ 204 ]}

ในเดือนพฤษภาคม พ.ศ. 2568 มาร์โค รูบิโอรัฐมนตรีว่าการกระทรวงต่างประเทศสหรัฐฯกล่าวต่อคณะกรรมการความสัมพันธ์ต่างประเทศของวุฒิสภาว่า "พูดตามตรง เราไม่มี" ระบบ Patriot สำรองสำหรับยูเครน และสหรัฐฯ กำลังสนับสนุนให้พันธมิตรนาโตบริจาคขีปนาวุธและระบบ Patriot จากคลังสินค้าของตน^{[ 205 ]}

ในเดือนมิถุนายน พ.ศ. 2568 กระทรวงการต่างประเทศของอิสราเอลปฏิเสธว่าไม่ได้จัดหาระบบป้องกันภัยทางอากาศแพทริออตให้กับยูเครน ซึ่งขัดแย้งกับข้อเสนอแนะก่อนหน้านี้ของทูตอิสราเอลในเคียฟที่ระบุว่าการถ่ายโอนดังกล่าวได้เกิดขึ้นแล้ว^{[ 206 ]}เมื่อวันที่ 27 กันยายน พ.ศ. 2568 ประธานาธิบดีโวโลดีมีร์ เซเลนสกีของยูเครนยืนยันว่าอิสราเอลได้จัดหาแบตเตอรี่ป้องกันภัยทางอากาศแพทริออตให้กับยูเครน โดยระบุว่าระบบดังกล่าวได้รับการติดตั้งและใช้งานได้แล้ว เซเลนสกีประกาศเพิ่มเติมว่าอิสราเอลจะส่งมอบแบตเตอรี่แพทริออตเพิ่มเติมอีกสองชุดในฤดูใบไม้ร่วง พ.ศ. 2568 ^{[ 207 ] [ 208 ]}

เมื่อวันที่ 8 กรกฎาคม พ.ศ. 2569 ระหว่างการประชุมสุดยอด NATOในตุรกี ประธานาธิบดีโดนัลด์ ทรัมป์ ของสหรัฐฯ ประกาศว่าสหรัฐฯ จะให้ใบอนุญาตผลิตขีปนาวุธแพทริออตแก่ยูเครน^{[ 209 ]}

 อียิปต์

• กองกำลังป้องกันภัยทางอากาศของอียิปต์ : ในปี พ.ศ. 2542 อียิปต์ได้ซื้อระบบขีปนาวุธ Patriot-3 (MIM-104-F/PAC-3) จำนวน 32 ระบบจาก สหรัฐอเมริกา ในราคา 1.3 พันล้านดอลลาร์^{[ 213 ] [ 214 ]}

 เยอรมนี

• กองทัพอากาศเยอรมัน (9 ระบบพร้อมแท่นยิง 72 แท่น^{[ 215 ] [ 216 ]} + 8 ระบบพร้อมแท่นยิง 64 แท่นที่สั่งซื้อ) ^{[ 217 ] [ 218 ]}
  • Flugabwehrraketengeschwader 1
    • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 21 (Flugabwehrraketengruppe 21)
    • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 24 (Flugabwehrraketengruppe 24)
    • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 26 (Flugabwehrraketengruppe 26)
    • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 61 (Flugabwehrraketengruppe 61)

 กรีซ

• กองทัพอากาศเฮลเลนิก
  • กองบินขีปนาวุธนำวิถี 350
    • ฝูงบินขีปนาวุธนำวิถีที่ 21
    • ฝูงบินขีปนาวุธนำวิถีที่ 22
    • ฝูงบินขีปนาวุธนำวิถีที่ 23
    • ฝูงบินขีปนาวุธนำวิถีที่ 24
    • ฝูงบินขีปนาวุธนำวิถีที่ 25
    • ฝูงบินขีปนาวุธนำวิถีที่ 26

 ญี่ปุ่น

• กองกำลังป้องกันตนเองทางอากาศของญี่ปุ่น
  • หน่วยฝึกอบรมขีปนาวุธป้องกันภัยทางอากาศ (ADMTU) (PAC-2 และ PAC-3)
  • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 1 (1st ADMG) (PAC-2 และ PAC-3)
  • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 2 (2nd ADMG) (PAC-2 และ PAC-3)
  • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 3 (3rd ADMG) (PAC-2 และ PAC-3)
  • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 4 (4th ADMG) (PAC-2 และ PAC-3)
  • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 5 (5th ADMG) (PAC-2 และ PAC-3)
  • กลุ่มขีปนาวุธป้องกันภัยทางอากาศที่ 6 (6th ADMG) (PAC-2 และ PAC-3)

จอร์แดน

• กองทัพอากาศจอร์แดน

RJAF ดำเนินการแบตเตอรี่ขีปนาวุธแพทริออตจำนวนสาม^{[ 219 ] [ 220 ]}หรือสี่^{[ 221 ] [ 222 ]} ชุด ซึ่งได้มาจากเยอรมนี แบตเตอรี่เหล่านี้อยู่ในระหว่างการใช้งาน

คูเวต

• กองทัพอากาศคูเวต

ในเดือนสิงหาคม พ.ศ. 2553 หน่วยงานความร่วมมือด้านความมั่นคงกลาโหมของสหรัฐฯ ประกาศว่าคูเวตได้ร้องขออย่างเป็นทางการให้ซื้อขีปนาวุธ MIM-104E PAC-2 จำนวน 209 ลูก^{[ 223 ]}ในเดือนสิงหาคม พ.ศ. 2555 คูเวตได้ซื้อขีปนาวุธ MIM-104F PAC-3 จำนวน 60 ลูก พร้อมด้วยเรดาร์ 4 เครื่อง และแท่นยิง 20 แท่น^{[ 224 ]}

 เนเธอร์แลนด์

• กองทัพบกเนเธอร์แลนด์
  • กองบัญชาการป้องกันภัยทางอากาศภาคพื้นดินร่วมฝูงบิน 802 (PAC-2 และ PAC-3 MSE) ^{[ 225 ] [ 226 ]}

 โปแลนด์

• กองทัพอากาศโปแลนด์ (2 ระบบ + 6 ระบบอยู่ระหว่างการสั่งซื้อ)
  • กองพลขีปนาวุธป้องกันภัยทางอากาศที่ 3 "วอร์ซอ" - โซชาเชฟ-บีลิเซ^{[ 227 ]}

ในเดือนมีนาคม พ.ศ. 2561 กระทรวงกลาโหมได้ลงนามในข้อตกลงมูลค่า 4.75  พันล้านดอลลาร์สหรัฐ สำหรับแบตเตอรี่ Patriot Configuration 3+ จำนวน 2 ชุด ซึ่งจะส่งมอบในปี พ.ศ. 2565 ^{[ 228 ]}การซื้อครั้งนี้รวมถึงระบบบัญชาการรบป้องกันภัยทางอากาศและขีปนาวุธแบบบูรณาการ (IBCS) ของ Northrop Grumman และหน่วยยิง 4 หน่วย ซึ่งแต่ละหน่วยติดตั้งเรดาร์ AN/MPQ-65 จำนวน 4 เครื่อง แท่นยิง 16 แท่น สถานีควบคุมการโจมตี 4 แห่ง ศูนย์ปฏิบัติการโจมตี 6 แห่ง รีเลย์ IFCN 12 ตัว และขีปนาวุธ PAC-3 MSE จำนวน 208 ลูก^{[ 229 ]}ในเดือนธันวาคม พ.ศ. 2565 แบตเตอรี่ชุดแรกถูกส่งมอบให้กับโปแลนด์^{[ 230 ] [ 231 ]}

ในเดือนมิถุนายน พ.ศ. 2566 กระทรวงการต่างประเทศอนุมัติการขายอุปกรณ์เพิ่มเติมที่รองรับ IBCS มูลค่า 15 พัน ล้านดอลลาร์ ซึ่งรวมถึงเรดาร์ LTAMDS (GhostEye) จำนวน 12 เครื่อง เครื่องยิง M903 จำนวน 48 เครื่อง และขีปนาวุธ PAC-3 MSE จำนวน 644 ลูก^{[ 232 ]}ในเดือนกันยายน พ.ศ. 2566 สัญญาสำหรับการซื้อแบตเตอรี่ Patriot ครบชุด 6 ชุด พร้อมแพ็คเกจการฝึกอบรม บริการ และโลจิสติกส์ ได้รับการลงนามและอนุมัติโดยรัฐมนตรีว่าการกระทรวงกลาโหม Mariusz Błaszczak ในงานนิทรรศการอุตสาหกรรมป้องกันประเทศนานาชาติที่เมืองคีลเซ ประเทศโปแลนด์^{[ 233 ]}ณ เดือนเมษายน พ.ศ. 2568 โปแลนด์กำลังผลิตตู้คอนเทนเนอร์สำหรับขนส่งและยิงขีปนาวุธ PAC-3 MSE ในเดือนเมษายน พ.ศ. 2568 Lockheed Martin ได้รับมอบตู้คอนเทนเนอร์จากโรงงานในโปแลนด์ที่ Wojskowe Zakłady Lotnicze Nr 1 ^{[ 234 ]}

 กาตาร์

• กองทัพอากาศเอมิเรตส์กาตาร์

ในเดือนพฤศจิกายน พ.ศ. 2555 มีการประกาศส่งออกแบตเตอรี่ Patriot จำนวน 11 ชุด (แบบ PAC-3) ขีปนาวุธ MIM-104E GEM-T จำนวน 246 ลูก และขีปนาวุธ PAC-3 จำนวน 786 ลูก พร้อมอุปกรณ์ที่เกี่ยวข้องจากสหรัฐอเมริกา^{[ 235 ]}ประกาศใช้งานในเดือนพฤศจิกายน พ.ศ. 2561 ^{[ 236 ]}

 โรมาเนีย

• กองทัพอากาศโรมาเนีย
  • กรมทหารแพทริออตที่ 74 (PAC-2 GEM-T และ PAC-3 MSE) ^{[ 6 ]}

กองทัพอากาศโรมาเนียได้รับระบบขีปนาวุธพื้นสู่อากาศแพทริออตชุดแรกในเดือนกันยายน พ.ศ. 2563 โดยจะได้รับอีก 3 ชุดสุดท้ายภายในปี พ.ศ. 2566 ^{[ 237 ]} รัฐบาลโรมาเนียได้ลงนามในข้อตกลงซื้อระบบแพทริออต รุ่น 3 จำนวน 7 ชุด พร้อมเรดาร์ สถานีควบคุม เสาอากาศ สถานีปล่อย และโรงไฟฟ้า ในเดือนพฤศจิกายน พ.ศ. 2560 ^{[ 238 ]}ซึ่งรวมถึงขีปนาวุธแพทริออต รุ่น PAC-3 MSE จำนวน 168 ลูก และขีปนาวุธแพทริออต รุ่น MIM-104E PAC-2 Guidance Enhanced Missile TBM (GEM-T) จำนวน 56 ลูก ข้อตกลงนี้มีมูลค่าประมาณ 4  พันล้าน ดอลลาร์สหรัฐ ^{[ 239 ]}อีก 3 ระบบจะเข้าประจำการในกองทัพบก^{[ 240 ]}

ซาอุดีอาระเบีย

• ระบบป้องกันภัยทางอากาศของราชอาณาจักรซาอุดีอาระเบีย
• ส่วนหนึ่งของแผนป้องกันภัยทางอากาศ "โล่แห่งสันติภาพ"

เกาหลีใต้

• กองบัญชาการป้องกันภัยทางอากาศและขีปนาวุธนำวิถี กองทัพอากาศสาธารณรัฐเกาหลี
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 1 (1st ADAB) (PAC-2 และ PAC-3)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 2 (2nd ADAB) (PAC-2 และ PAC-3)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 3 (3rd ADAB) (PAC-2 และ PAC-3)

 สเปน

• กองทัพสเปน
  • Regimiento de Artillería antiaérea 73 ^{[ 241 ]}

 สวีเดน

• กองทัพสวีเดน
  • กรมป้องกันภัยทางอากาศ (หุ่นยนต์ 103A (PAC-2 GEM-T) และหุ่นยนต์ 103B (PAC-3 MSE) ^{[ 242 ]}

สวีเดนตัดสินใจแข่งขันกับAster 30 SAMP/Tเพื่อขอเสนอราคาสำหรับระบบ Patriot ในเดือนพฤศจิกายน 2017 ^{[ 243 ]}ในเดือนสิงหาคม 2018 ได้มีการลงนามในข้อตกลง^{[ 244 ]}สำหรับ 4 หน่วยและ 12 แท่นยิงเพื่อจัดตั้งเป็น 2 กองพัน จะไม่มีการสั่งซื้อเพิ่มเติม ต้นทุนเริ่มต้นของโครงการนี้ประเมินไว้ที่ 10  พันล้านโครนสวีเดน อย่างไรก็ตาม สหรัฐอเมริกาได้ให้สิทธิ์แก่สวีเดนในการซื้อขีปนาวุธป้องกันภัยทางอากาศได้มากถึง 300 ลูก ในราคาสูงสุด 3.2  พันล้าน ดอลลาร์สหรัฐ ^{[ 244 ]}ตัวเลขนี้เทียบเท่ากับ 28  พันล้านโครนสวีเดน ณ เดือนกรกฎาคม 2018 ระบบนี้ซึ่งรู้จักกันในชื่อLuftvärnssystem 103 ( ระบบต่อต้านอากาศยาน 103 ) ในสวีเดน ได้รับการส่งมอบในช่วงปี 2021–2022 ^{[ 245 ]}

กองทหารสวีเดนชุดแรกเริ่มฝึกใช้ระบบที่ป้อมซิลล์ในเดือนธันวาคม 2018 ^{[ 246 ]}ฝ่ายบริหารวัสดุกลาโหมของสวีเดน รับมอบการส่งมอบครั้งแรกในเดือนเมษายน 2021 และ กองทัพสวีเดนได้เริ่มดำเนินการบูรณาการและตรวจสอบระบบ ระบบดังกล่าวได้รับการเปิดใช้งานอย่างเป็นทางการกับกองทัพสวีเดนในเดือนพฤศจิกายน 2021 ^{[ 247 ] [ 248 ] [ 249 ]}หน่วยสุดท้ายได้รับการส่งมอบในเดือนธันวาคม 2022 ^{[ 250 ]}

 ไต้หวัน (สาธารณรัฐจีน)

• กองบัญชาการขีปนาวุธกองทัพอากาศสาธารณรัฐจีน

 ยูเครน

ปัจจุบันยูเครนมีแบตเตอรี่ Patriot จำนวน 10 ชุด^{[ 251 ]}เยอรมนีบริจาคแบตเตอรี่ 5 ชุด^{[ 252 ]}และสหรัฐอเมริกาบริจาคอีก 3 ชุด^{[ 253 ]}อิสราเอลและโรมาเนียบริจาคประเทศละ 1 ชุด^{[ 254 ] [ 255 ]}

• กองทัพอากาศยูเครน
  • กองพลขีปนาวุธต่อต้านอากาศยานที่ 96 ^{[ 256 ]}
  • กองพลขีปนาวุธต่อต้านอากาศยานที่ 138 ^{[ 257 ]}

 สหรัฐอาหรับเอมิเรตส์

• กองทัพสหรัฐอาหรับเอมิเรตส์

ในปี 2557 สหรัฐอาหรับเอมิเรตส์ได้ทำข้อตกลงมูลค่าเกือบ 4  พันล้านดอลลาร์สหรัฐกับล็อกฮีดมาร์ตินและเรย์ธีออนเพื่อซื้อและใช้งานระบบ PAC-3 รุ่นล่าสุด รวมทั้งขีปนาวุธ PAC-3 ของล็อกฮีดจำนวน 288 ลูก และขีปนาวุธ GEM-T จำนวน 216 ลูก ข้อตกลงนี้เป็นส่วนหนึ่งของการพัฒนาระบบป้องกันประเทศเพื่อปกป้องสหรัฐอาหรับเอมิเรตส์จากภัยคุกคามทางอากาศ^{[ 258 ]}ในปี 2562 กองทัพสหรัฐอาหรับเอมิเรตส์ได้ซื้อขีปนาวุธ Patriot Advanced Capability 3 (PAC-3) รุ่นปรับปรุง (MSE) จำนวน 452 ชุดและอุปกรณ์ที่เกี่ยวข้องในราคาประมาณ 2.728  พันล้านดอลลาร์สหรัฐ^{[ 259 ]}

 สหรัฐอเมริกา

กองทัพบกสหรัฐฯ ใช้งานเครื่องยิงขีปนาวุธแพทริออตจำนวน 1,106 เครื่อง ในปี 2023 มีใช้งานอยู่ 480 เครื่อง^{[ 260 ]}และได้บริจาคแบตเตอรี่ 3 ชุดให้กับยูเครน[ ^{261 ] การ}กำหนดราคาของโครงการขีปนาวุธและเรดาร์ต่างๆ ที่หน่วยงานนี้บริหารจัดการอยู่ภายใต้กฎหมายความจริงในการเจรจา (TINA) ซึ่งกำหนดให้ต้องรับรองข้อมูลต้นทุนสำหรับสัญญาจัดซื้อจัดจ้างแบบแหล่งเดียว^{[ 262 ]} ในปี 2024 การสอบสวนของกระทรวงยุติธรรมพบว่าหน่วยงานนี้ได้ให้ต้นทุนแรงงานและวัสดุที่สูงเกินจริงสำหรับระบบขีปนาวุธแพทริออต ส่งผลให้ต้องจ่ายค่า ปรับจำนวนมากเนื่องจากการกำหนดราคาที่ไม่ถูกต้อง^{[ 263 ]}

• กองทัพบกสหรัฐอเมริกา^{[ 264 ]}
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 11 (11 ADA BDE)
    • กองพันที่ 1 กรมปืนใหญ่ต่อต้านอากาศยานที่ 43 (1-43 ADA)
    • กองพันที่ 2 กรมปืนใหญ่ต่อต้านอากาศยานที่ 43 (2-43 ADA)
    • กองพันที่ 3 กรมปืนใหญ่ต่อต้านอากาศยานที่ 43 (3-43 ADA)
    • กองพันที่ 5 กรมปืนใหญ่ต่อต้านอากาศยานที่ 52 (5-52 ADA)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 30 (30 ADA BDE)
    • กองพันที่ 3 กรมปืนใหญ่ต่อต้านอากาศยานที่ 6 (3-6 ADA)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 31 (31 ADA BDE)
    • กองพันที่ 3 กรมปืนใหญ่ต่อต้านอากาศยานที่ 2 (3-2 ADA)
    • กองพันที่ 4 กรมปืนใหญ่ต่อต้านอากาศยานที่ 3 (4-3 ADA)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 69 (69 ADA BDE)
    • กองพันที่ 4 กรมปืนใหญ่ต่อต้านอากาศยานที่ 5 (4-5 ADA)
    • กองพันที่ 1 กรมปืนใหญ่ต่อต้านอากาศยานที่ 44 (1-44 ADA)
    • กองพันที่ 1 กรมปืนใหญ่ต่อต้านอากาศยานที่ 62 (1-62 ADA)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 108 (108 ADA BDE)
    • กองพันที่ 1 กรมปืนใหญ่ต่อต้านอากาศยานที่ 7 (1-7 ADA)
    • กองพันที่ 3 กรมปืนใหญ่ต่อต้านอากาศยานที่ 4 (3-4 ADA)
• หน่วยที่ประจำการถาวรในต่างประเทศ
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 35 (35 ADA BDE) เกาหลีใต้
    • กองพันที่ 2 กรมปืนใหญ่ต่อต้านอากาศยานที่ 1 (2-1 ADA)
    • กองพันที่ 6 กรมปืนใหญ่ต่อต้านอากาศยานที่ 52 (6-52 ADA)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 38 (38 ADA BDE) ประเทศญี่ปุ่น
    • กองพันที่ 1 กรมปืนใหญ่ต่อต้านอากาศยานที่ 1 ( 1-1 ADA)
  • กองพลปืนใหญ่ต่อต้านอากาศยานที่ 52 (52 ADA BDE) ประเทศเยอรมนี
    • กองพันที่ 5 กรมปืนใหญ่ต่อต้านอากาศยานที่ 7 (5-7 ADA)

โมร็อกโก

• กองทัพบกโมร็อกโก
  • PAC-3 ได้รับคำสั่งและจะถูกใช้งานโดยกองทัพบกโมร็อกโก^{[ 265 ] [ 266 ]}

 สวิตเซอร์แลนด์

• กองทัพอากาศสวิส - โครงการ Air2030 BODLUV
  • แบตเตอรี่ 5 ก้อนที่ได้รับการคัดเลือกในปี 2022 ทำสัญญาในปี 2023 เป็นจำนวนเงิน 1,225,368,567 ดอลลาร์สหรัฐ^{[ 267 ] [ 268 ]}
    • ขีปนาวุธRaytheon MIM-104E GEM-T (PAC-2)จำนวน 70 ลูก ^{[ 269 ]}
    • 3 TOC-C (ศูนย์ประสานงานปฏิบัติการทางยุทธวิธี) ^{[ 270 ]}
    • 5 AN/MSQ-132 TOC-E (ศูนย์ปฏิบัติการทางยุทธวิธี) ^{[ 271 ] [ 272 ]}
    • เรดาร์AN/MPQ-65Aจำนวน 5 เครื่อง^{[ 272 ]}
    • 5 เครื่องกำเนิดไฟฟ้า EPP RADAR-Vสำหรับเรดาร์^{[ 272 ]}
    • สถานีปล่อยM903จำนวน 17 แห่ง^{[ 272 ]}
    • กลุ่มเสาอากาศ OE-349 ( อาร์เรย์การสื่อสาร UHF ) ^{[ 272 ]}
  • 72 Lockheed Martin PAC-3 MSEสั่งซื้อในปี 2023 ใน ราคา 300 ล้านฟรังก์สวิส^{[ 273 ] [ 274 ] [ 275 ] [ 276 ]}

 อิสราเอล

• กองทัพอากาศอิสราเอล
  • กองบัญชาการป้องกันภัยทางอากาศของอิสราเอล

ใช้งานแบตเตอรี่ PAC-2/GEM+ "Yahalom" จำนวน 8 ชุด ถูกแทนที่ด้วย ระบบ David's SlingและArrowในปี 2024 ในเดือนมกราคม 2025 เจ้าหน้าที่กระทรวงกลาโหมสหรัฐฯ ยืนยันว่ามีการส่งเครื่องสกัดกั้นประมาณ 90 เครื่องพร้อมกับแบตเตอรี่อีก 1 ชุดไปยังยูเครน^{[ 111 ] [ 277 ]}
