ด้วยการถือกำเนิดของโทรเลขในปี 1841 ระบบที่ซับซ้อนยิ่งขึ้นจึงเป็นไปได้ เพราะโทรเลขเป็นวิธีการที่สามารถส่งข้อความล่วงหน้าก่อนที่รถไฟจะมาถึงได้ โทรเลขช่วยให้สามารถเผยแพร่การเปลี่ยนแปลงตารางเวลาใดๆ ที่เรียกว่าคำสั่งรถไฟได้ คำสั่งเหล่านี้อนุญาตให้มีการยกเลิก การเปลี่ยนแปลงตารางเวลา และการเพิ่มบริการรถไฟได้

ตามธรรมเนียมปฏิบัติของอเมริกาเหนือ พนักงานประจำรถไฟมักจะได้รับคำสั่งที่สถานีถัดไปที่รถไฟจอด หรือบางครั้งก็ได้รับคำสั่งจากพนักงานควบคุมรถไฟขณะกำลังวิ่ง โดยใช้ไม้สั่งการยาวๆ คำสั่งเดินรถช่วยให้เจ้าหน้าที่ควบคุมการเดินรถสามารถจัดขบวนรถให้มาเจอกันที่รางหลีก บังคับให้รถไฟจอดรอในรางหลีกจนกว่ารถไฟที่มีลำดับความสำคัญกว่าจะผ่านไป และรักษาระยะห่างอย่างน้อยหนึ่งช่วงตึกระหว่างรถไฟที่วิ่งไปในทิศทางเดียวกัน

การจัดตารางเวลาและลำดับการเดินรถเป็นวิธีการที่ใช้กันทั่วไปในระบบรถไฟของอเมริกาจนถึงทศวรรษ 1960 รวมถึงการดำเนินงานขนาดใหญ่บางแห่ง เช่นรถไฟวาบาชและรถไฟนิกเกิลเพลท ส่วนการควบคุมการจราจรด้วยลำดับการเดินรถนั้นถูกใช้ในแคนาดาจนถึงปลายทศวรรษ 1980 ในทางรถไฟอัลโกมาเซ็นทรัลและทางรถไฟสายย่อยบางส่วนของทางรถไฟแคนาเดียนแปซิฟิก

ระบบตารางเวลาและการจัดลำดับขบวนรถไฟไม่ได้ถูกนำมาใช้อย่างแพร่หลายนอกทวีปอเมริกาเหนือ และได้ถูกยกเลิกไปแล้ว โดยหันมาใช้ระบบวิทยุในการเดินรถในเส้นทางที่มีปริมาณผู้โดยสารน้อย และสัญญาณอิเล็กทรอนิกส์ในเส้นทางที่มีปริมาณผู้โดยสารมาก รายละเอียดเพิ่มเติมเกี่ยวกับวิธีการเดินรถในอเมริกาเหนือมีดังต่อไปนี้

วิธีการที่คล้ายกันนี้ ซึ่งรู้จักกันในชื่อ 'คำสั่งโทรเลขและทางข้าม' เคยถูกนำมาใช้ในเส้นทางรถไฟสายเดี่ยวที่พลุกพล่านบางแห่งในสหราชอาณาจักรในช่วงศตวรรษที่ 19 อย่างไรก็ตาม การชนกันแบบประสานงาหลายครั้งเกิดขึ้นเนื่องจากการให้สิทธิ์ในการดำเนินการต่อผิดพลาดหรือเข้าใจผิดโดยพนักงานประจำรถไฟ ซึ่งเหตุการณ์ที่ร้ายแรงที่สุดคือการชนกันระหว่างนอริชและบรันดอลล์ นอร์ฟอล์ก ในปี 1874 ด้วยเหตุนี้ ระบบดังกล่าวจึงถูกยกเลิกและเปลี่ยนมาใช้ ระบบ โทเค็น แทน ระบบ นี้ช่วยขจัดอันตรายจากการให้คำสั่งที่ไม่ชัดเจนหรือขัดแย้งกัน เนื่องจากระบบโทเค็นอาศัยวัตถุในการให้สิทธิ์ แทนที่จะเป็นคำสั่งด้วยวาจาหรือลายลักษณ์อักษร ในขณะที่การป้องกันคำสั่งที่ขัดแย้งกันอย่างสมบูรณ์นั้นทำได้ยากมาก แต่การป้องกันการแจกโทเค็นที่ขัดแย้งกันนั้นค่อนข้างง่าย

บนเส้นทางรถไฟแบบรางคู่ ซึ่งทำให้รถไฟวิ่งได้ทิศทางเดียวบนแต่ละราง จำเป็นต้องเว้นระยะห่างระหว่างรถไฟให้มากพอเพื่อให้แน่ใจว่าจะไม่ชนกัน ในยุคแรกเริ่มของรถไฟนั้น มีการจ้างคนงาน (เดิมเรียกว่า 'ตำรวจ' ซึ่งเป็นที่มาของการเรียกเจ้าหน้าที่ส่งสัญญาณในสหราชอาณาจักรว่า "บ็อบ" "บ็อบบี้" หรือ "เจ้าหน้าที่" เมื่อพนักงานประจำรถไฟพูดคุยกับพวกเขาผ่านทางโทรศัพท์ส่งสัญญาณ) ให้ยืนเป็นช่วงๆ ("บล็อก") ตามแนวรางพร้อมนาฬิกาจับเวลาและใช้สัญญาณมือเพื่อแจ้งให้คนขับรถไฟทราบว่ารถไฟขบวนหนึ่งได้วิ่งผ่านไปแล้วนานกว่าหรือน้อยกว่าจำนวนนาทีที่กำหนด นี่เรียกว่า "การทำงานตามช่วงเวลา" หากรถไฟขบวนหนึ่งเพิ่งวิ่งผ่านไปไม่นาน รถไฟขบวนถัดไปจะต้องชะลอความเร็วลงเพื่อให้มีพื้นที่ว่างมากขึ้น

พนักงานเฝ้ายามไม่มีทางรู้ได้ว่ารถไฟขบวนข้างหน้าผ่านไปแล้วหรือไม่ ดังนั้นหากรถไฟขบวนก่อนหน้าหยุดด้วยเหตุผลใดก็ตาม พนักงานขับรถไฟขบวนถัดไปก็จะไม่รู้เช่นกัน เว้นแต่จะมองเห็นได้อย่างชัดเจน ส่งผลให้เกิดอุบัติเหตุบ่อยครั้งในยุคแรกเริ่มของทางรถไฟ เมื่อมีการประดิษฐ์โทรเลขไฟฟ้าขึ้นมา พนักงานที่สถานีหรือห้องควบคุมสัญญาณ จึงสามารถ ส่งข้อความ (โดยปกติจะเป็นจำนวนครั้งที่กดกริ่ง ) เพื่อยืนยันว่ารถไฟผ่านไปแล้วและช่องทางเดินรถนั้นปลอดภัยแล้ว ระบบนี้เรียกว่า " ระบบบล็อกสัมบูรณ์ "

สัญญาณกลไกแบบติดตั้งถาวรเริ่มเข้ามาแทนที่สัญญาณมือตั้งแต่ทศวรรษ 1830 เดิมทีสัญญาณเหล่านี้ควบคุมกันในพื้นที่ แต่ต่อมากลายเป็นเรื่องปกติที่จะควบคุมสัญญาณทั้งหมดในพื้นที่เดียวกันด้วยคันโยกที่รวมกลุ่มกันอยู่ในตู้สัญญาณ เมื่อรถไฟวิ่งผ่านเข้ามาในพื้นที่ใดพื้นที่หนึ่งพนักงานควบคุมสัญญาณจะป้องกันพื้นที่นั้นโดยการตั้งสัญญาณไปที่ตำแหน่ง 'อันตราย' เมื่อได้รับข้อความ 'ปลอดภัย' พนักงานควบคุมสัญญาณจะย้ายสัญญาณไปที่ตำแหน่ง 'ปลอดภัย'

ระบบบล็อกสัมบูรณ์เริ่มนำมาใช้ทีละน้อยในช่วงทศวรรษ 1850 และ 1860 และกลายเป็นระบบบังคับใช้ในสหราชอาณาจักรหลังจากที่รัฐสภาผ่านกฎหมายในปี 1889 ภายหลังอุบัติเหตุหลายครั้ง โดยเฉพาะอย่างยิ่งภัยพิบัติทางรถไฟอาร์มาห์ กฎหมาย นี้กำหนดให้มีการใช้สัญญาณบล็อกสำหรับทางรถไฟโดยสารทั้งหมด พร้อมกับระบบเชื่อมต่อซึ่งทั้งสองอย่างนี้เป็นพื้นฐานของการปฏิบัติงานด้านสัญญาณสมัยใหม่ในปัจจุบัน สหรัฐอเมริกาก็ได้ผ่านกฎหมายที่คล้ายกันในช่วงเวลาเดียวกัน

ไม่ใช่ทุกเส้นทางที่ควบคุมด้วยสัญญาณคงที่ ใน ทางรถไฟ รางเดี่ยว บางแห่ง ในสหราชอาณาจักร โดยเฉพาะอย่างยิ่งเส้นทางที่มีการใช้งานน้อย มักใช้ ระบบ โทเค็นซึ่งอาศัยการที่คนขับรถไฟถือโทเค็นเฉพาะของตนเองเป็นหลักฐานในการอนุญาตให้ใช้เส้นทาง โดยปกติแล้วจะใช้ควบคู่ไปกับสัญญาณคงที่

ก่อนที่รถไฟจะเข้าสู่ช่องจอด เจ้าหน้าที่ควบคุมสัญญาณต้องแน่ใจว่าช่องจอดนั้นไม่มีรถไฟจอดอยู่แล้ว เมื่อรถไฟออกจากช่องจอด เจ้าหน้าที่ต้องแจ้งเจ้าหน้าที่ควบคุมสัญญาณที่ควบคุมการเข้าช่องจอดนั้น แม้ว่าเจ้าหน้าที่ควบคุมสัญญาณจะได้รับแจ้งว่ารถไฟขบวนก่อนหน้าได้ออกจากช่องจอดไปแล้ว พวกเขาก็ยังต้องขออนุญาตจากห้องควบคุมสัญญาณถัดไปเพื่ออนุญาตให้รถไฟขบวนถัดไปเข้า เมื่อรถไฟมาถึงปลายช่องจอด ก่อนที่เจ้าหน้าที่ควบคุมสัญญาณจะส่งข้อความว่ารถไฟมาถึงแล้ว พวกเขาต้องสามารถมองเห็นเครื่องหมายท้ายขบวนรถที่ด้านหลังของตู้รถไฟคันสุดท้ายได้ เพื่อให้แน่ใจว่าไม่มีส่วนใดของรถไฟหลุดออกมาและยังคงอยู่ในช่องจอดนั้น เครื่องหมายท้ายขบวนรถอาจเป็นแผ่นวงกลมสี (โดยปกติจะเป็นสีแดง) ในเวลากลางวัน หรือเป็นโคมไฟน้ำมันหรือโคมไฟไฟฟ้าสี (โดยปกติจะเป็นสีแดงเช่นกัน) หากรถไฟเข้าสู่ช่องจอดถัดไปก่อนที่เจ้าหน้าที่ควบคุมสัญญาณจะเห็นว่าแผ่นวงกลมหรือโคมไฟหายไป พวกเขาจะขอให้ห้องควบคุมสัญญาณถัดไปหยุดรถไฟและตรวจสอบ

ภายใต้ระบบควบคุมการเดินรถแบบผ่อนปรน รถไฟสามารถวิ่งผ่านสัญญาณที่บ่งชี้ว่าเส้นทางข้างหน้ามีรถวิ่งอยู่ได้ แต่ต้องวิ่งด้วยความเร็วที่สามารถหยุดได้อย่างปลอดภัยหากมีสิ่งกีดขวางปรากฏขึ้น ระบบนี้ช่วยเพิ่มประสิทธิภาพในบางสถานการณ์ และส่วนใหญ่ใช้ในสหรัฐอเมริกา ในประเทศส่วนใหญ่ ระบบนี้จำกัดเฉพาะรถไฟขนส่งสินค้าเท่านั้น และอาจมีการจำกัดเพิ่มเติมขึ้นอยู่กับระดับการมองเห็น

การอนุญาตให้เดินรถแบบเป็นช่วงๆ อาจใช้ในกรณีฉุกเฉินได้เช่นกัน ไม่ว่าจะเป็นเมื่อคนขับไม่สามารถติดต่อเจ้าหน้าที่สัญญาณได้หลังจากถูกหยุดอยู่ที่สัญญาณอันตรายเป็นเวลานานพอสมควร อย่างไรก็ตาม กรณีนี้อนุญาตเฉพาะเมื่อสัญญาณนั้นไม่ได้ป้องกันการเคลื่อนที่ที่ขัดแย้งกัน และเมื่อเจ้าหน้าที่สัญญาณไม่สามารถติดต่อห้องควบคุมสัญญาณถัดไปเพื่อให้แน่ใจว่ารถไฟขบวนก่อนหน้าผ่านไปแล้ว เช่น ในกรณีที่สายโทรเลขขาด ในกรณีเหล่านี้ รถไฟจะต้องวิ่งด้วยความเร็วต่ำมาก (โดยทั่วไป32 กม./ชม. (20 ไมล์/ชม.)หรือน้อยกว่า) เพื่อให้สามารถหยุดได้ก่อนถึงสิ่งกีดขวางใดๆ ในกรณีส่วนใหญ่ ไม่อนุญาตให้ทำเช่นนี้ในเวลาที่ทัศนวิสัยไม่ดี (เช่น หมอกหรือหิมะตก)

แม้แต่ในระบบบล็อกแบบสมบูรณ์ ก็อาจอนุญาตให้รถไฟหลายขบวนเข้าสู่บล็อกเดียวกันได้ หากได้รับอนุญาต ซึ่งอาจจำเป็นเพื่อแยกหรือรวมขบวนรถไฟเข้าด้วยกัน หรือเพื่อช่วยเหลือรถไฟที่เกิดปัญหา ในการให้การอนุญาตนั้น เจ้าหน้าที่สัญญาณจะตรวจสอบให้แน่ใจว่าคนขับรถไฟทราบอย่างแน่ชัดว่าต้องคาดหวังอะไรข้างหน้า คนขับรถไฟต้องขับรถไฟอย่างปลอดภัยโดยคำนึงถึงข้อมูลนี้ โดยทั่วไป สัญญาณจะยังคงอยู่ในสถานะอันตราย และคนขับจะได้รับอนุญาตด้วยวาจา โดยปกติจะใช้ธงสีเหลือง เพื่อผ่านสัญญาณอันตราย และจะมีการอธิบายถึงการมีอยู่ของรถไฟขบวนข้างหน้า ในกรณีที่รถไฟเข้าสู่บล็อกที่มีรถไฟอยู่แล้วเป็นประจำ เช่น สถานีที่มีการต่อขบวนรถไฟ จะมีสัญญาณเสริม ซึ่งบางครั้งเรียกว่าสัญญาณ "เรียกเข้า" สำหรับการเคลื่อนที่เหล่านี้ มิฉะนั้นจะดำเนินการผ่านคำสั่งของรถไฟ

การประดิษฐ์ระบบตรวจจับรถไฟ เช่นวงจรรางรถไฟทำให้สามารถแทนที่ระบบบล็อกแบบแมนนวล เช่น บล็อกสัมบูรณ์ ด้วยระบบสัญญาณบล็อกอัตโนมัติ ภายใต้ระบบสัญญาณบล็อกอัตโนมัติ สัญญาณจะบ่งชี้ว่ารถไฟสามารถเข้าสู่บล็อกได้หรือไม่ โดยอาศัยการตรวจจับรถไฟอัตโนมัติว่าบล็อกนั้นว่างหรือไม่ สัญญาณเหล่านี้ยังสามารถควบคุมโดยเจ้าหน้าที่สัญญาณได้เช่นกัน เพื่อให้สัญญาณ อนุญาต ให้ไปต่อ ได้ก็ต่อ เมื่อเจ้าหน้าที่สัญญาณตั้งสัญญาณอย่างเหมาะสมและบล็อกนั้นว่างเท่านั้น

บล็อกส่วนใหญ่เป็นแบบ "คงที่" กล่าวคือ ประกอบด้วยส่วนของรางระหว่างจุดคงที่สองจุด ในระบบที่ใช้ตารางเวลา การจัดลำดับขบวนรถ และโทเค็นบล็อกมักจะเริ่มต้นและสิ้นสุดที่สถานีที่เลือกไว้ ในระบบที่ใช้สัญญาณ บล็อกจะเริ่มต้นและสิ้นสุดที่สัญญาณ

ความยาวของช่วงเวลาเดินรถถูกออกแบบมาเพื่อให้รถไฟสามารถวิ่งได้บ่อยเท่าที่จำเป็น เส้นทางที่มีผู้ใช้บริการน้อยอาจมีช่วงเวลาเดินรถยาวหลายกิโลเมตร แต่เส้นทางที่มีผู้โดยสารหนาแน่นอาจมีช่วงเวลาเดินรถเพียงไม่กี่ร้อยเมตร

รถไฟไม่ได้รับอนุญาตให้เข้าสู่ช่องจอดจนกว่าจะมีสัญญาณแสดงว่ารถไฟสามารถไปต่อได้ เจ้าหน้าที่ควบคุมการเดินรถหรือเจ้าหน้าที่สัญญาณจะสั่งการคนขับ หรือคนขับจะได้รับโทเค็นที่เหมาะสม ในกรณีส่วนใหญ่ รถไฟจะไม่สามารถเข้าสู่ช่องจอดได้จนกว่าไม่เพียงแต่ช่องจอดนั้นจะว่างจากรถไฟเท่านั้น แต่ยังต้องมีส่วนที่ว่างเปล่าเลยปลายช่องจอดไปอย่างน้อยในระยะทางที่จำเป็นสำหรับการหยุดรถไฟ ในระบบที่ใช้สัญญาณซึ่งมีสัญญาณอยู่ใกล้กัน การทับซ้อนนี้อาจไกลถึงสัญญาณที่อยู่ถัดจากสัญญาณที่ปลายส่วนนั้น ซึ่งเป็นการบังคับให้มีระยะห่างระหว่างรถไฟสองช่องจอดอย่างมีประสิทธิภาพ

ในการคำนวณขนาดของบล็อก และระยะห่างระหว่างสัญญาณ จะต้องพิจารณาสิ่งต่อไปนี้:

• ความเร็วของสาย (ความเร็วสูงสุดที่อนุญาตบนช่วงสายนั้น)
• ความเร็วของรถไฟ (ความเร็วสูงสุดของยานพาหนะประเภทต่างๆ)
• ความลาดชัน (เพื่อชดเชยระยะเบรกที่ยาวหรือสั้นกว่าปกติ)
• ลักษณะการเบรกของรถไฟ (รถไฟประเภทต่างๆ เช่น รถไฟขนส่งสินค้า รถไฟโดยสารความเร็วสูง มีค่าความเฉื่อยแตกต่างกัน)
• การมองเห็น (ระยะทางที่ผู้ขับขี่สามารถมองเห็นสัญญาณไฟจราจรได้ล่วงหน้า)
• เวลาตอบสนอง (ของคนขับ)

ในอดีต เส้นทางรถไฟบางสายใช้กฎที่แตกต่างออกไป โดยรถไฟขนาดใหญ่หรือรถไฟความเร็วสูงบางขบวนจะได้รับสิทธิ์ในการวิ่งผ่านก็ต่อเมื่อมีพื้นที่ว่างสองช่วงตึกข้างหน้าขบวนรถไฟเท่านั้น

ภายใต้ระบบควบคุมการเดินรถแบบเคลื่อนที่ คอมพิวเตอร์จะคำนวณเขตปลอดภัยรอบๆ ขบวนรถไฟแต่ละขบวนที่ไม่อนุญาตให้รถไฟขบวนอื่นเข้ามา ระบบนี้อาศัยความรู้เกี่ยวกับตำแหน่ง ความเร็ว และทิศทางที่แม่นยำของรถไฟแต่ละขบวน ซึ่งกำหนดโดยเซ็นเซอร์หลายตัว เช่น ระบบระบุตัวตนด้วยคลื่นความถี่วิทยุตามราง ระบบอัลตร้าไวด์แบนด์ เรดาร์ หน่วยวัดความเฉื่อย เครื่องวัดความเร่ง และเครื่องวัดความเร็วบนรถไฟ ( ระบบ GNSS / GPSไม่สามารถใช้งานได้เนื่องจากใช้งานไม่ได้ในอุโมงค์) การควบคุมการเดินรถแบบเคลื่อนที่ต้องส่งคำสั่งไปยังรถไฟโดยตรงแทนการใช้สัญญาณข้างทาง ซึ่งมีข้อดีคือช่วยเพิ่มความจุของรางรถไฟโดยอนุญาตให้รถไฟวิ่งใกล้กันมากขึ้นในขณะที่ยังคงรักษาขอบเขตความปลอดภัยที่กำหนดไว้

วิธีที่พบได้บ่อยที่สุดในการตรวจสอบว่ารางรถไฟส่วนใดส่วนหนึ่งถูกใช้งานอยู่หรือไม่ คือการใช้วงจรราง รางที่ปลายทั้งสองด้านของแต่ละส่วนจะถูกแยกทางไฟฟ้าออกจากส่วนถัดไป และกระแสไฟฟ้าจะถูกส่งไปยังรางวิ่งทั้งสองที่ปลายด้านหนึ่งรีเลย์ที่ปลายอีกด้านหนึ่งจะเชื่อมต่อกับรางทั้งสอง เมื่อส่วนนั้นว่างเปล่า ขดลวดของรีเลย์จะทำให้วงจรไฟฟ้าครบวงจรและมีพลังงาน อย่างไรก็ตาม เมื่อรถไฟเข้ามาในส่วนนั้น กระแสไฟฟ้าในรางจะลัดวงจร และรีเลย์จะไม่มีพลังงาน วิธีนี้ไม่จำเป็นต้องตรวจสอบอย่างชัดเจนว่ารถไฟทั้งขบวนออกจากส่วนนั้นไปแล้วหรือไม่ หากส่วนใดส่วนหนึ่งของรถไฟยังคงอยู่ในส่วนนั้น วงจรรางจะตรวจจับส่วนนั้นได้

วงจรประเภทนี้ตรวจจับการไม่มีรถไฟ ทั้งเพื่อตั้งค่าสัญญาณบ่งชี้และเพื่อทำหน้าที่เชื่อมต่อต่างๆ เช่น ป้องกันไม่ให้จุดสับรางเคลื่อนที่ขณะที่รถไฟกำลังเข้าใกล้ วงจรไฟฟ้ายังพิสูจน์ได้ว่าจุดสับรางถูกล็อคในตำแหน่งที่เหมาะสมก่อนที่จะสามารถเคลียร์สัญญาณที่ป้องกันเส้นทางนั้นได้ รถไฟของสหราชอาณาจักรและเจ้าหน้าที่ที่ทำงานในพื้นที่บล็อกวงจรรางจะพกคลิปควบคุมวงจรราง (TCOC) เพื่อที่ว่าในกรณีที่มีสิ่งใดกีดขวางรางวิ่งที่อยู่ติดกัน วงจรรางจะสามารถลัดวงจรได้ ซึ่งจะทำให้สัญญาณที่ป้องกันเส้นทางนั้นเป็น 'อันตราย' เพื่อหยุดรถไฟที่กำลังเข้าใกล้ก่อนที่ผู้ให้สัญญาณจะได้รับการแจ้งเตือน^{[ 2 ]}

อีกวิธีหนึ่งในการตรวจสอบสถานะการใช้งานของช่วงราง คือการใช้อุปกรณ์ที่ติดตั้งไว้ที่จุดเริ่มต้นและจุดสิ้นสุดของช่วงราง ซึ่งจะนับจำนวนเพลาที่เข้าและออกจากช่วงรางนั้น หากจำนวนเพลาที่ออกจากช่วงรางเท่ากับจำนวนเพลาที่เข้ามา ช่วงรางนั้นจะถือว่าว่าง อุปกรณ์นับเพลาทำหน้าที่คล้ายกับวงจรราง แต่ยังมีลักษณะอื่นๆ อีกเล็กน้อย ในสภาพแวดล้อมที่ชื้น ช่วงรางที่นับเพลาสามารถยาวกว่าช่วงรางที่มีวงจรได้มาก ความต้านทานของหินรองรางต่ำในวงจรรางที่ยาวมากจะลดความไวในการตรวจจับ วงจรรางสามารถตรวจจับความบกพร่องของรางบางประเภทได้โดยอัตโนมัติ เช่น รางหัก ในกรณีที่ไฟฟ้ากลับมาใช้งานได้หลังจากไฟฟ้าดับ ช่วงรางที่นับเพลาจะอยู่ในสถานะที่ไม่แน่นอนจนกว่าจะมีรถไฟวิ่งผ่านช่วงรางนั้น ในขณะที่ช่วงรางที่มีวงจรจะตรวจจับการมีอยู่ของรถไฟในช่วงรางนั้นได้ทันที

สัญญาณจราจรแบบเก่าแสดงลักษณะต่างๆ โดยตำแหน่งทางกายภาพ สัญญาณแบบแรกสุดประกอบด้วยแผ่นป้ายที่อาจหันหน้าตรงและมองเห็นได้ชัดเจนสำหรับผู้ขับขี่ หรือหมุนไปจนแทบมองไม่เห็น แม้ว่าสัญญาณประเภทนี้ยังคงใช้กันอยู่บ้างในบางประเทศ (เช่น ฝรั่งเศสและเยอรมนี) แต่สัญญาณเชิงกลที่พบได้ทั่วไปมากที่สุดทั่วโลกคือสัญญาณเซมาฟอร์ซึ่งประกอบด้วยแขนหรือใบมีดที่หมุนได้และสามารถเอียงได้ในมุมต่างๆ แขนแนวนอนเป็นสัญญาณที่จำกัดที่สุด (สำหรับ 'อันตราย' 'ระวัง' 'หยุดและไปต่อ' หรือ 'หยุดและรอ' ขึ้นอยู่กับประเภทของสัญญาณ)

เพื่อให้รถไฟสามารถวิ่งได้ในเวลากลางคืน โดยปกติแล้วจะมีไฟอย่างน้อยหนึ่งดวงติดตั้งอยู่ที่สัญญาณแต่ละจุด โดยทั่วไปแล้วจะประกอบด้วยตะเกียงน้ำมันที่จุดไฟไว้ตลอดเวลา พร้อมกับแผ่นสะท้อนแสงสีต่างๆ ที่อยู่ด้านหน้าซึ่งสามารถปรับเปลี่ยนสีของแสงได้ ดังนั้น พนักงานขับรถไฟจึงต้องเรียนรู้สัญญาณชุดหนึ่งสำหรับการมองเห็นในเวลากลางวัน และอีกชุดหนึ่งสำหรับการมองเห็นในเวลากลางคืน

แม้ว่าโดยปกติแล้วเรามักจะเชื่อมโยงการปรากฏของไฟสีเขียวกับสภาวะที่ปลอดภัย แต่ในอดีตนั้นไม่ใช่เช่นนั้น ในยุคแรกเริ่มของการส่งสัญญาณทางรถไฟ ไฟสีแรกๆ (ที่เกี่ยวข้องกับสัญญาณไฟเลี้ยวที่กล่าวมาข้างต้น) จะแสดงไฟสีขาวสำหรับ "ปลอดภัย" และไฟสีแดงสำหรับ "อันตราย" เดิมทีสีเขียวใช้เพื่อบ่งบอก "ระวัง" แต่เลิกใช้ไปเมื่อระบบช่วงเวลาถูกยกเลิก ต่อมาไฟสีเขียวได้เข้ามาแทนที่ไฟสีขาวสำหรับ "ปลอดภัย" เพื่อแก้ไขข้อกังวลที่ว่าเลนส์สีแดงที่แตกอาจทำให้คนขับเข้าใจผิดว่าเป็นสัญญาณ "ปลอดภัย" จนกระทั่งนักวิทยาศาสตร์ที่โรงงานCorning Glassworksได้พัฒนาสีเหลืองที่สมบูรณ์แบบโดยปราศจากสีเขียวหรือสีแดงเจือปน สีเหลืองจึงกลายเป็นสีที่ยอมรับกันสำหรับ "ระวัง"

โดยปกติแล้ว สัญญาณเชิงกลจะถูกควบคุมจากระยะไกลด้วยสายไฟจากคันโยกในห้องควบคุมสัญญาณ แต่สำหรับสัญญาณที่อยู่ไกลเกินกว่าจะควบคุมด้วยมือ จะใช้ระบบควบคุมไฟฟ้าหรือไฮดรอลิกเป็นหลัก

ในระบบรถไฟสมัยใหม่ส่วนใหญ่ สัญญาณไฟสีได้เข้ามาแทนที่สัญญาณกลไกแล้ว สัญญาณไฟสีมีข้อดีคือแสดงผลได้เหมือนกันทั้งกลางวันและกลางคืน และต้องการการบำรุงรักษาน้อยกว่าสัญญาณกลไก

แม้ว่าสัญญาณจะแตกต่างกันอย่างมากระหว่างประเทศต่างๆ และแม้กระทั่งระหว่างทางรถไฟภายในประเทศเดียวกัน แต่ระบบโดยทั่วไปจะมีลักษณะดังนี้:

• สีเขียว: ขับต่อไปด้วยความเร็วปกติ คาดว่าจะพบสัญญาณไฟจราจรสีเขียวหรือสีเหลืองในลำดับถัดไป
• สีเหลือง: เตรียมพร้อมที่จะมองหาสัญญาณไฟจราจรสีแดงถัดไป
• สีแดง: หยุด.

ในทางรถไฟบางแห่ง สัญญาณไฟสีจะแสดงลักษณะเดียวกันกับที่แสดงโดยไฟบนสัญญาณกลไกในเวลากลางคืน

การส่งสัญญาณบอกเส้นทางและการส่งสัญญาณบอกความเร็วเป็นสองวิธีที่แตกต่างกันในการแจ้งให้รถไฟทราบเกี่ยวกับทางแยก

ภายใต้ระบบการส่งสัญญาณเส้นทางคนขับจะได้รับแจ้งว่ารถไฟจะใช้เส้นทางใดหลังจากผ่านสัญญาณแต่ละจุด (เว้นแต่จะมีเส้นทางเดียวที่เป็นไปได้) ซึ่งทำได้โดยใช้ตัวบ่งชี้เส้นทางที่ติดอยู่กับสัญญาณ คนขับใช้ความรู้เกี่ยวกับเส้นทางของตน ซึ่งได้รับการเสริมด้วยป้ายจำกัดความเร็วที่ติดตั้งไว้ข้างทาง เพื่อขับรถไฟด้วยความเร็วที่ถูกต้องสำหรับเส้นทางที่จะใช้ วิธีนี้มีข้อเสียคือคนขับอาจไม่คุ้นเคยกับความเร็วที่จำเป็นเมื่อผ่านทางแยกที่พวกเขาถูกเปลี่ยนเส้นทางเนื่องจากสถานการณ์ฉุกเฉินบางอย่าง อุบัติเหตุหลายครั้งเกิดขึ้นจากสาเหตุนี้เพียงอย่างเดียว^{[ 3 ]}ด้วยเหตุนี้ ในสหราชอาณาจักร ซึ่งทุกเส้นทางใช้ระบบการส่งสัญญาณเส้นทาง คนขับจึงได้รับอนุญาตให้ขับเฉพาะเส้นทางที่พวกเขาได้รับการฝึกอบรมเท่านั้น และต้องเดินทางผ่านเส้นทางเบี่ยงที่ใช้น้อยกว่าเป็นประจำเพื่อให้ความรู้เกี่ยวกับเส้นทางของตนทันสมัยอยู่เสมอ

ระบบส่งสัญญาณบอกเส้นทางจำนวนมากใช้การควบคุมการเข้าใกล้ (ดูด้านล่าง) เพื่อแจ้งให้ผู้ขับขี่ทราบถึงการเปลี่ยนเส้นทางที่กำลังจะเกิดขึ้น

ภายใต้ระบบสัญญาณความเร็วสัญญาณจะแจ้งให้คนขับทราบว่าสามารถขับผ่านทางแยกด้วยความเร็วเท่าใด แต่ไม่ได้บอกเส้นทางที่รถไฟจะใช้เสมอไป ระบบสัญญาณความเร็วต้องการสัญญาณที่หลากหลายกว่าระบบสัญญาณเส้นทาง แต่พึ่งพาความรู้เกี่ยวกับเส้นทางของคนขับน้อยกว่า แม้ว่าความจำเป็นที่คนขับจะต้องเรียนรู้เส้นทางจะยังไม่หมดไป เนื่องจากระบบสัญญาณความเร็วโดยทั่วไปไม่ได้แจ้งให้คนขับทราบถึงการเปลี่ยนแปลงขีดจำกัดความเร็วภายนอกทางแยก โดยปกติแล้วจะใช้ป้ายจำกัดความเร็วควบคู่ไปกับสัญญาณความเร็ว โดยคนขับจะปฏิบัติตามป้ายที่แสดงความเร็วต่ำกว่า

ระบบหลายแห่งได้นำเอาองค์ประกอบของทั้งสองระบบมาใช้เพื่อให้ข้อมูลแก่ผู้ขับขี่มากที่สุดเท่าที่จะเป็นไปได้ ซึ่งหมายความว่าระบบสัญญาณความเร็วอาจใช้การบ่งชี้เส้นทางควบคู่ไปกับด้านความเร็วเพื่อแจ้งข้อมูลเส้นทางแก่ผู้ขับขี่ได้ดียิ่งขึ้น ตัวอย่างเช่น อาจใช้การบ่งชี้เส้นทางที่สถานีหลักเพื่อบอกให้รถไฟที่กำลังจะมาถึงทราบว่าต้องจอดที่ชานชาลาใด ในทำนองเดียวกัน ระบบสัญญาณเส้นทางบางระบบจะแสดงความเร็วในการเข้าใกล้โดยใช้จอแสดงผลแบบโรงละครเพื่อให้ผู้ขับขี่ทราบว่าต้องขับด้วยความเร็วเท่าใด

•
  ตัวอย่างสัญญาณไฟจราจรจากเมลเบิร์น รัฐวิกตอเรีย: สัญญาณนี้แสดงสัญญาณจำกัดความเร็วควบคู่ไปกับตัวบ่งชี้เส้นทาง

เมื่อขบวนรถไฟถูกเปลี่ยนเส้นทางไปยังเส้นทางแยกที่ต้องใช้ความเร็วต่ำกว่าความเร็วของเส้นทางหลักอย่างมาก พนักงานขับรถไฟจะต้องได้รับการแจ้งเตือนล่วงหน้าอย่างเพียงพอ

ภายใต้ระบบสัญญาณเส้นทางการควบคุมความเร็วที่จำเป็นนั้นไม่มีอยู่ ดังนั้นจึงมักใช้ ระบบที่เรียกว่า การปล่อยสัญญาณเมื่อเข้าใกล้ ( approach release ) ระบบนี้เกี่ยวข้องกับการคงสัญญาณทางแยกไว้ที่ระดับจำกัด (โดยทั่วไปคือ หยุด ) เพื่อให้สัญญาณบนทางเข้าใกล้แสดงลำดับสัญญาณเตือนที่ถูกต้อง คนขับจะเบรกตามสัญญาณเตือน โดยไม่จำเป็นต้องรู้ว่าเส้นทางแยกนั้นได้ถูกกำหนดไว้แล้ว เมื่อรถไฟเข้าใกล้สัญญาณทางแยก สัญญาณเตือนอาจเปลี่ยนเป็นสัญญาณใดก็ได้ตามจำนวนรถไฟที่วิ่งอยู่ข้างหน้า ในกรณีที่ความเร็วในการเปลี่ยนเส้นทางเท่ากันหรือเกือบเท่ากับความเร็วบนเส้นทางหลัก การปล่อยสัญญาณเมื่อเข้าใกล้จึงไม่จำเป็น

ภายใต้ระบบส่งสัญญาณความเร็วสัญญาณที่เข้าใกล้ทางแยกจะแสดงลักษณะที่เหมาะสมเพื่อควบคุมความเร็วของรถไฟ ดังนั้นจึงไม่จำเป็นต้องมีการปล่อยสัญญาณก่อนเข้าแยก

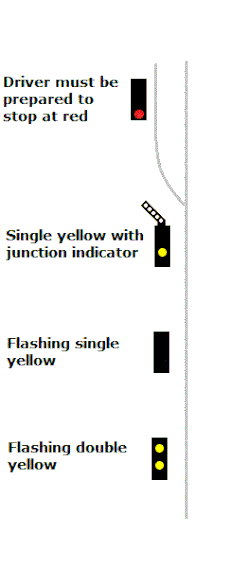

ในสหราชอาณาจักร ยังมีระบบไฟเหลืองกะพริบที่ช่วยให้รถไฟสามารถเข้าใกล้ทางแยกด้วยความเร็วสูงขึ้น ระบบนี้จะแจ้งให้คนขับทราบว่าเส้นทางข้างหน้าเป็นทางแยก ด้วยการพัฒนาของรถไฟและทางแยกที่เร็วขึ้นในปัจจุบัน จึงจำเป็นต้องมีระบบแจ้งเตือนคนขับที่ดีกว่า และด้วยเหตุนี้ระบบต่อไปนี้จึงได้รับการพัฒนาขึ้นในช่วงต้นทศวรรษ 1980 ระบบนี้ได้รับการปรับปรุงมาเรื่อย ๆ ตลอดหลายปีที่ผ่านมา ปัจจุบันมีการใช้งานในระดับสากล และยังใช้ในระบบสัญญาณ 3 ด้านความเร็วต่ำ โดยที่ไฟเหลืองกะพริบเดี่ยวเป็นสัญญาณแรกที่คนขับจะได้รับ

ในระบบ 4 ด้าน หากเส้นทางผ่านทางแยกโล่ง สัญญาณทางแยกจะแสดงสัญญาณสีเหลืองคงที่ เพียง สัญญาณเดียว พร้อมกับไฟแสดงสถานะทางแยกที่สว่างขึ้นซึ่งแสดงเส้นทางที่เลือก^{[ 4 ]}

สัญญาณก่อนถึงสัญญาณทางแยกจะแสดง ไฟ สีเหลืองกะพริบหนึ่งดวงและสัญญาณก่อนหน้านั้นจะแสดง ไฟ สีเหลืองกะพริบสอง ดวง ความรู้เกี่ยวกับเส้นทางของคนขับจะบอกความเร็วที่อนุญาตได้ทางแยก และพวกเขาจะเริ่มชะลอความเร็วของรถไฟเมื่อเห็นไฟสีเหลืองกะพริบสองดวงสัญญาณกะพริบจะบอกคนขับว่าเส้นทางผ่านทางแยกนั้นปลอดภัย แต่หลังจากนั้นสัญญาณแรกบนเส้นทางแยกจะเป็นสีแดงดังนั้นพวกเขาต้องเตรียมพร้อมที่จะหยุดที่นั่น

เมื่อรถไฟเข้าใกล้สัญญาณทางแยก สัญญาณอาจเปลี่ยนเป็นระดับที่เข้มงวดน้อยลง ( สีเหลือง เดี่ยว สีเหลืองสองดวงหรือสีเขียว ) ขึ้นอยู่กับว่าเส้นทางข้างหน้าโล่งแค่ไหน

ระบบบางระบบใช้ระบบควบคุมความเร็วเชิงกลร่วมกับระบบส่งสัญญาณ เพื่อให้แน่ใจว่าความเร็วของรถไฟถูกจำกัดไว้ที่ค่าใดค่าหนึ่ง เพื่อให้แน่ใจว่ารถไฟวิ่งด้วยความเร็วที่สามารถหยุดได้ก่อนถึงสิ่งกีดขวาง ระบบเหล่านี้มักใช้กลไกหยุดรถไฟ (แขนเล็กๆ ที่ยื่นขึ้นมาจากราง ซึ่งจะทำการเบรกรถไฟเมื่อวิ่งผ่าน) เพื่อ "ตัด" เบรกของรถไฟที่วิ่งเร็วเกินไป โดยปกติแล้ว เมื่อรถไฟมาถึงจุดใดจุดหนึ่งบนราง ระบบจะตั้งเวลา เมื่อเวลาหมดลง แขนหยุดรถไฟจะลดลง ทำให้รถไฟสามารถวิ่งผ่านไปได้โดยไม่ถูกขัดจังหวะ การตั้งเวลาถูกออกแบบมาเพื่อให้ถ้าหากรถไฟวิ่งด้วยความเร็วที่กำหนด (หรือช้ากว่า) รถไฟจะสามารถวิ่งต่อไปได้โดยไม่มีปัญหา แต่ถ้าหากรถไฟวิ่งเร็วเกินไป กลไกหยุดรถไฟจะตัดเบรกและทำให้รถไฟหยุดลง ระบบนี้สามารถใช้เพื่อให้แน่ใจว่ารถไฟวิ่งด้วยความเร็วที่กำหนด ซึ่งช่วยให้ผู้ออกแบบมั่นใจได้ว่าช่วงเวลาการซ้อนทับของสัญญาณที่สั้นลงจะเพียงพอ และด้วยเหตุนี้ การใช้ระบบนี้จึงสามารถช่วยเพิ่มขีดความสามารถของเส้นทางรถไฟได้อย่างมาก

ระบบนี้มักใช้ในบริเวณทางตันเพื่อป้องกันไม่ให้รถไฟชนกับกันชนที่ปลายทาง ดังเช่นที่เคยเกิดขึ้นในสถานที่ต่างๆ เช่นมัวร์เกตนอกจากนี้ยังใช้ในเส้นทางที่มีการจราจรหนาแน่นเพื่อรองรับปริมาณผู้โดยสารที่สูงขึ้น เช่นทางรถไฟซิตี้เซอร์เคิลในซิดนีย์ ซึ่งใช้ในครึ่งตะวันตกตั้งแต่ปี 1932 เพื่อให้รถไฟ 42 ขบวนต่อชั่วโมงวิ่งผ่านเส้นทางในแต่ละทิศทาง โดยแต่ละสถานีจะมีที่กั้นรถไฟหลายจุดตลอดความยาวของชานชาลา ซึ่งจะค่อยๆ ลดระดับลงเพื่อให้แน่ใจว่ารถไฟที่กำลังจะมาถึงจะไม่ชนกับรถไฟที่กำลังจะออกไปในระยะห่างไม่ถึง 100 เมตร ระบบนี้ได้รับการปรับปรุงในต้นทศวรรษ 1990 โดยรถไฟที่กำลังจะมาถึงจะไม่สามารถเข้าสู่ชานชาลาได้จนกว่ารถไฟขบวนก่อนหน้าจะออกไปแล้ว อย่างไรก็ตาม การเดินรถแบบนี้ยังคงใช้เพื่อแก้ปัญหาการทับซ้อนของสัญญาณที่ปกติแล้วจำเป็นต้องใช้

ระบบเหล่านี้มักใช้ร่วมกับระบบสัญญาณความเร็วแบบก้าวหน้า (ดูรายละเอียดด้านล่าง)

การส่งสัญญาณความเร็วแบบก้าวหน้าหมายถึง ระบบที่กำหนดข้อจำกัดความเร็วตามสัญญาณเตือน ในระบบที่ไม่มีการส่งสัญญาณความเร็วแบบก้าวหน้า สัญญาณเตือนเกี่ยวกับสัญญาณไฟแดงที่กำลังจะมาถึงไม่ได้บังคับให้ผู้ขับขี่ต้องดำเนินการใดๆ ขึ้นอยู่กับการตัดสินใจของผู้ขับขี่เองว่าจะเริ่มชะลอความเร็วเมื่อใดเพื่อเตรียมหยุดที่สัญญาณไฟแดง สำหรับการส่งสัญญาณความเร็วแบบก้าวหน้า สัญญาณเตือนแต่ละอย่างก่อนสัญญาณไฟแดงจะกำหนดขีดจำกัดความเร็วที่ต่ำลงเรื่อยๆ ให้กับผู้ขับขี่^{[ 5 ]}ไม่ควรสับสนกับการส่งสัญญาณความเร็วที่ใช้ที่ทางแยก การส่งสัญญาณความเร็วแบบก้าวหน้าสามารถใช้ร่วมกับการส่งสัญญาณเส้นทางได้

ระยะเบรกใช้งาน (SBD) เป็นปัจจัยสำคัญในการออกแบบผังสัญญาณรถไฟ เนื่องจากแรงเสียดทานต่ำระหว่างรางและล้อ และน้ำหนักของรถไฟ ระยะเบรกของรถไฟจึงอาจยาวหลายกิโลเมตร เพื่อให้แน่ใจว่าระยะห่างระหว่างรถไฟมีความปลอดภัย ต้องใช้ SBD ในการคำนวณเมื่อวางสัญญาณ เมื่อติดตั้งสัญญาณในเส้นทางใดเส้นทางหนึ่ง SBD ที่ใช้สำหรับเส้นทางนั้นจะต้องเป็นรถไฟที่มีประสิทธิภาพแย่ที่สุด (หนักที่สุด เบรกอ่อนที่สุด รถไฟบรรทุกสินค้า รถไฟที่ลากด้วยหัวรถจักร) โดยการคำนึงถึงรถไฟที่มีประสิทธิภาพแย่ที่สุด รถไฟที่มีระบบเบรกที่ดีกว่า (รถไฟหลายตู้ รถไฟขนาดเล็ก ระบบเบรกขั้นสูง รถโดยสาร) ก็จะปลอดภัยและได้รับการปกป้องเช่นกัน^{[ 7 ]}

การคำนวณระยะเบรก: ${\displaystyle \mathrm {SBD} ={\frac {V^{2}}{2r}}}$

โดยที่Vคือความเร็วของรถไฟก่อนเบรก และrคืออัตราการเบรก^{[ 8 ]}ค่าทั่วไปสำหรับ r อาจเป็น${\displaystyle 0.5\mathrm {\,m/s^{2}} }$[ ^{9 ]​}

ตัวอย่างการคำนวณ

${\displaystyle V=160\mathrm {\,km/h} =44.44\mathrm {\,m/s} }$

${\displaystyle r=0.5\mathrm {\,m/s^{2}} }$

${\displaystyle BD={\frac {(44.44\mathrm {\,m/s} )^{2}}{2(0.5\mathrm {\,m/s^{2}} )}}=1974.9\mathrm {\,m} }$

ระยะเบรกใช้งาน (Service Braking Distance หรือ SBD) ไม่ใช่ระยะเบรกฉุกเฉิน SBD คือการเบรกตามปกติของผู้ขับขี่ ด้วยเหตุผลด้านความปลอดภัย เราไม่สามารถใช้ระยะเบรกขั้นต่ำเมื่อเบรกเต็มที่ได้ จึงต้องมีการเผื่อระยะไว้บ้าง ซึ่งก็คือ SBD นั่นเอง

ระยะห่างขั้นต่ำระหว่างสัญญาณเตือนแรกกับสัญญาณอันตรายคือ SBD (Self-Beyond Distance) ระยะนี้ช่วยให้ผู้ขับขี่สามารถหยุดรถได้ตั้งแต่เห็นสัญญาณเตือนแรกจนถึงสัญญาณอันตราย

นอกจากนี้ ยังมีระยะห่างสูงสุดระหว่างสัญญาณ ซึ่งโดยปกติคือ 1.5 เท่าของ SBD ^{[ 10 ]} แม้ว่าการกำหนดระยะห่างสูงสุดระหว่างสัญญาณจะไม่ใช่เรื่องที่เข้าใจได้ง่าย (เช่น หากมีระยะห่างมากระหว่างสัญญาณ จะทำให้รถไฟมีพื้นที่มากพอที่จะหยุด) แต่ก็จำเป็นเพื่อให้แน่ใจว่าสัญญาณให้ข้อมูลที่ชัดเจน หากสัญญาณที่อยู่ไกลออกไปอยู่ห่างจากสัญญาณหยุดถัดไปมากเกินไป คนขับอาจไม่เบรกเต็มที่โดยคิดว่าเขามีเวลาเบรกมาก ซึ่งอาจนำไปสู่ข้อผิดพลาดได้ การกำหนดระยะห่างสูงสุดระหว่างสัญญาณเตือนแรกและสัญญาณอันตรายถัดไปจะช่วยขจัดความสับสน

ระยะเบรกมาตรฐานสำหรับรถไฟโดยเฉลี่ย (ในระบบสัญญาณของสหราชอาณาจักร) ที่วิ่งด้วยความเร็ว100 ไมล์ต่อชั่วโมง (160 กิโลเมตรต่อชั่วโมง)สามารถถือได้ว่าเป็น 2,000 เมตร^{[ 11 ]}

ระบบบล็อกรางรถไฟจำเป็นต้องมีระยะปลอดภัยในระดับหนึ่งเพื่อป้องกันความผิดพลาดของคนขับหรือปัจจัยภายนอก (สภาพอากาศ ใบไม้ร่วง) ส่วนที่ซ้อนทับกันจะมีรูปแบบเป็นส่วนตรวจจับเพิ่มเติม (วงจรรางหรือตัวนับเพลา) ซึ่งยื่นเลยสัญญาณที่แสดงการหยุด ในระบบสัญญาณของสหราชอาณาจักร ระยะซ้อนทับขั้นต่ำมาตรฐานคือ 180  เมตร ระยะซ้อนทับที่สั้นกว่านี้จะต้องมีมาตรการป้องกันเพิ่มเติมเพื่อป้องกันการฝ่าสัญญาณอันตราย (SPAD)

ระยะห่างระหว่างขบวนรถไฟ (Headway time หรือ HT) คือเวลาขั้นต่ำระหว่างขบวนรถไฟ หรือจำนวนขบวนรถไฟที่สามารถผ่านจุดใดจุดหนึ่งได้อย่างปลอดภัยและโดยไม่ต้องเบรกต่อหน่วยเวลา:

${\displaystyle \mathrm {HT} ={\frac {\mathrm {HD} }{V}}}$

โดยที่ HD = ระยะห่างระหว่างรถแต่ละคัน, V = ความเร็วสูงสุดที่อนุญาตบนเส้นทาง เดินรถ

ระยะห่างระหว่างรถ (HD) สามารถคำนวณได้ดังนี้: ^{[ 12 ]}

${\displaystyle \mathrm {HD} =S+P+O+L}$

ที่ไหน:

• Sคือระยะการมองเห็น
• Pคือระยะห่างจากจุดหยุดถึงจุดที่มีข้อจำกัดน้อยที่สุด (เช่น ระยะห่างจากสัญญาณไฟแดงถึงสัญญาณไฟเขียวที่ใกล้ที่สุด ขณะที่รถไฟกำลังเข้าใกล้)
• Oคือระยะการทับซ้อน
• Lคือความยาวของรถไฟ

ระยะห่างของบล็อก

ระยะห่างระหว่างบล็อก ( D ) คือระยะห่างระหว่างสัญญาณไฟสองสัญญาณที่สามารถแสดงสีแดงได้ โดยจะแตกต่างกันไปตามระบบสัญญาณไฟแบบสอง สาม และสี่สัญญาณ ค่านี้เป็นตัวเลขที่สำคัญในการออกแบบผังระบบสัญญาณไฟ

บล็อกประกอบด้วยส่วนตรวจจับรถไฟ (มักแสดงเป็นเส้นแนวตั้งสั้นๆ) บล็อกอาจประกอบด้วยส่วนตรวจจับหนึ่งส่วนหรือหลายส่วนก็ได้

การส่งสัญญาณสองด้าน

มีสมการสำหรับกำหนดค่าD ที่เหมาะสม

เพื่อให้เป็นไปตามระยะเวลาที่กำหนด: ${\displaystyle D\leq P-1.5(\mathrm {SBD} )}$^{[ 13 ]}

เพื่อตอบสนองความต้องการด้านความปลอดภัยและต้นทุน: ${\displaystyle P\geq 4(\mathrm {SBD} )}$∗∗

โดยทั่วไป การส่งสัญญาณแบบสองด้านจะใช้เมื่อค่า Pมีขนาดใหญ่กว่าค่า SBD มาก

∗∗หากPมีค่าเป็น 4 เท่าหรือน้อยกว่า SBD ไม่ควรเลือกใช้ระบบสัญญาณไฟสองทิศทาง เนื่องจากระยะห่างระหว่างสัญญาณไฟหยุดจะแคบมากจนสัญญาณไฟที่อยู่ไกลออกไปจะเริ่มรุกล้ำสัญญาณไฟหยุดก่อนหน้า ทำให้ผู้ขับขี่สับสน นอกจากนี้ เนื่องจากสัญญาณไฟหยุดทุกสัญญาณจำเป็นต้องมีสัญญาณไฟที่อยู่ไกลออกไป เมื่อสัญญาณไฟอยู่ใกล้กันมาก การเปลี่ยนไปใช้ระบบสัญญาณไฟสามทิศทางจะคุ้มค่ากว่าในกรณีนี้${\displaystyle P<4(\คณิตศาสตร์ {SBD} )}$การใช้สัญญาณสามด้านนั้นทั้งถูกกว่าและปลอดภัยกว่า^{[ 14 ]} นี่ไม่ใช่กฎตายตัว ในทางเทคนิคแล้วยังคงสามารถใช้สัญญาณสองด้านได้ ณ จุดนี้ แต่ไม่แนะนำ

การส่งสัญญาณสามด้าน

เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัย: ${\displaystyle \mathrm {SBD} \leq D\leq 1.5(\mathrm {SBD} )}$

เพื่อให้เป็นไปตามข้อกำหนดเรื่องระยะห่างระหว่างรถ: ${\displaystyle D\leq {\frac {P}{2}}}$^{[ 15 ]}

การส่งสัญญาณแบบสามด้านช่วยเพิ่มขีดความสามารถในการรับส่งข้อมูลได้อย่างมากเมื่อเทียบกับการส่งสัญญาณแบบสองด้าน

การส่งสัญญาณสี่ด้าน

เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัย: ${\displaystyle 0.5(\mathrm {SBD} )\leq D\leq 0.75(\mathrm {SBD} )}$

เพื่อให้เป็นไปตามข้อกำหนดเรื่องระยะห่างระหว่างรถ: ${\displaystyle D\leq {\frac {P}{3}}}$^{[ 16 ]}

ระบบสัญญาณสี่ด้านจะเพิ่มสัญญาณเตือนเพิ่มเติม ซึ่งมักจะเป็นสัญญาณสีเหลืองคู่ ระบบนี้จะแบ่งรางรถไฟออกเป็นส่วนย่อยๆ และเพิ่มขีดความสามารถในการรองรับผู้โดยสารได้มากขึ้น

เมื่อคำนวณระยะห่างระหว่างขบวนรถแล้ว ต้องคำนึงถึงโครงสร้างพื้นฐานอื่นๆ ด้วย (นี่คือเหตุผลที่ต้องใช้ช่วงระยะห่างของบล็อกที่ยืดหยุ่นได้) จุดเชื่อมต่อทางรถไฟเป็นโครงสร้างพื้นฐานที่เคลื่อนย้ายได้ ซึ่งต้องได้รับการป้องกันด้วยสัญญาณ หากรถไฟวิ่งผ่านจุดสับราง/ทางแยก และจุดสับรางนั้นอยู่ในตำแหน่งที่ไม่ถูกต้อง อาจทำให้จุดสับรางเสียหายหรือทำให้รถไฟตกรางได้

ทางแยกต้องได้รับการติดตั้งสัญญาณที่สามารถแสดง สถานะ หยุดได้สัญญาณนี้จะแจ้งให้ผู้ขับขี่ทราบว่าปลอดภัยหรือไม่ที่จะผ่านทางแยกนั้น โดยใช้พื้นที่ตรวจจับรถไฟ ระบบสัญญาณควบคุมการเดินรถสามารถตรวจสอบได้ว่าปลอดภัยหรือไม่ที่รถไฟจะผ่านได้

จุดบรรจบกัน

สำหรับทางแยกที่ลู่เข้าหากัน ระยะห่างขั้นต่ำสำหรับสัญญาณป้องกันจากทางแยกคือระยะทับซ้อน (ในระบบสัญญาณของสหราชอาณาจักรโดยทั่วไปคือ 180 เมตร) ซึ่งวัดจากจุดเคลียร์ (CP) ของทางแยก

ไม่มีการกำหนดระยะทางสูงสุดที่แน่นอนสำหรับทางแยกที่บรรจบกัน รถไฟไม่จำเป็นต้องชะลอความเร็วไม่ว่าตำแหน่งของรางสับเปลี่ยนจะเป็นอย่างไร แม้ว่ารถไฟจะวิ่งผ่านรางสับเปลี่ยนในตำแหน่งที่ไม่ถูกต้อง แรงของรถไฟก็จะทำให้รางสับเปลี่ยนเคลื่อนไปเอง

จุดที่เกิดการปนเปื้อนและจุดที่เกิดการหลุดออก

จุดเสี่ยงการชน (FP) คือตำแหน่งที่รถไฟสองขบวนจะชนกันด้านข้างเมื่อเข้าใกล้ทางแยก โดยวัดจากจุดเสี่ยงในแนวตั้งฉากกับรางรถไฟ

จุดปลอดภัย (CP) คือตำแหน่งที่รถไฟสามารถหยุดได้อย่างปลอดภัยหน้าทางแยก เพื่อให้รถไฟอีกขบวนสามารถผ่านไปได้อย่างปลอดภัย โดยจุดปลอดภัย (CP) จะวัดจากระยะห่างที่กำหนดไว้จากจุดหยุด (FP)

สัญญาณที่ใช้ป้องกันทางแยกต้องติดตั้งห่างจากจุดที่ปลอดภัยอย่างน้อยเท่ากับความยาวของส่วนที่ซ้อนทับกัน

ทางแยกที่แยกออก

สำหรับทางแยกที่แยกออกเป็นสองทาง ระยะห่างขั้นต่ำสำหรับสัญญาณป้องกันจากทางแยกคือระยะทับซ้อน (ในระบบสัญญาณของสหราชอาณาจักรโดยทั่วไปคือ 180 เมตร) แผนภาพใช้สัญญาณแสดงเส้นทางเป็นตัวอย่าง

สำหรับทางแยกที่ต่างทิศทางกัน ระยะห่างสูงสุดที่สัญญาณป้องกันควรอยู่ห่างจากทางแยกนั้นจะเป็นระยะทางที่กำหนดไว้ ซึ่งกำหนดโดยมาตรฐานทางรถไฟท้องถิ่น (ในระบบสัญญาณของสหราชอาณาจักรคือ 800 เมตร)

ผู้ขับขี่ต้องลดความเร็วเมื่อเลี้ยวเข้าสู่เส้นทางแยก ณ จุดที่มีทางแยก (เมื่อไม่ได้ขับตรงไป) ดังนั้นจึงจำเป็นต้องกำหนดระยะทางสูงสุดที่ชัดเจน เพื่อให้คำแนะนำแก่ผู้ขับขี่มีความชัดเจนและไม่ลืมเลือน

ดังนั้น เมื่อติดตั้งสัญญาณไฟจราจรเพื่อป้องกันทางแยกต่างระดับ ระยะห่างต้องอยู่ระหว่าง 180 เมตร ถึง 800 เมตร (มาตรฐานสัญญาณไฟจราจรของสหราชอาณาจักร)

ตำแหน่งของสัญญาณจะถูกค้นหาเบื้องต้นโดยใช้การคำนวณระยะห่างระหว่างขบวนรถ จากนั้นจึงพิจารณารูปแบบราง (จุดเปลี่ยนราง ความลาดชัน ขีดจำกัดความเร็ว) ข้อกำหนดในการปฏิบัติงาน ขบวนรถ และข้อกำหนดด้านความจุ อย่างไรก็ตาม เมื่อพูดถึงการวางตำแหน่งทางกายภาพของสัญญาณ ปัจจัยอื่นๆ จะถูกนำมาพิจารณาด้วย^{[ 17 ]} :

• ความโค้งของรางรถไฟอาจบดบังทัศนวิสัยในการมองเห็นสัญญาณบนราง และอาจส่งผลต่อระยะการมองเห็นได้
• สะพานลอย สะพาน และอุโมงค์ – ไม่ควรติดตั้งสัญญาณไฟจราจรในลักษณะที่ทำให้รถไฟหยุดนิ่งก่อนถึงสัญญาณไฟแดง ขณะที่รถไฟอยู่บนโครงสร้างดังกล่าว เพราะจะทำให้การอพยพผู้โดยสารออกจากรถไฟในกรณีฉุกเฉินเป็นไปได้ยาก
• แสงไฟประดิษฐ์ที่มากเกินไป – ในพื้นที่ต่างๆ เช่น สถานี อาคาร และเมือง อาจมีแสงไฟประดิษฐ์มากเกินไป ซึ่งอาจทำให้ผู้ขับขี่สับสนได้
• แสงแดด – บางพื้นที่ของทางรถไฟ ในบางช่วงเวลาของวัน อาจได้รับผลกระทบจากแสงแดดอย่างมาก
• ผลที่ตามมาหากรถไฟฝ่าสัญญาณไฟแดง – ต้องติดตั้งสัญญาณไฟเพื่อให้หากรถไฟฝ่าสัญญาณไฟแดง ผลกระทบที่เกิดขึ้นจะน้อยที่สุด

กฎการปฏิบัติงานของอาร์เจนตินามีอธิบายไว้ในReglamento interno técnico de operaciones [RITO] ( หนังสือกฎการปฏิบัติงานทางเทคนิค)

การบังคับใช้กฎการปฏิบัติงานในออสเตรเลียเรียกว่า"การทำงานอย่างปลอดภัย " (Safeworking ) วิธีการทำงานสำหรับภูมิภาคหรือสถานที่ใดสถานที่หนึ่งเรียกว่า "ระบบการทำงานอย่างปลอดภัย" (Safeworking system) ของภูมิภาคนั้น กฎการปฏิบัติงานแตกต่างกันไปในแต่ละรัฐ แม้ว่าจะมีการพยายามกำหนดมาตรฐานระดับชาติอยู่ก็ตาม

ในทวีปอเมริกาเหนือโดยเฉพาะในสหรัฐอเมริกากฎการปฏิบัติงานเรียกว่าวิธีการปฏิบัติงานในอเมริกาเหนือมีกฎการปฏิบัติงานหลักอยู่ 5 ชุด:

• กฎการปฏิบัติงานทางรถไฟของแคนาดา (Canadian Rail Operating Rulesหรือ CROR) เป็นกฎที่ใช้โดยบริษัทรถไฟส่วนใหญ่ในแคนาดา ยกเว้น การดำเนินงานในสหรัฐอเมริกาของ บริษัทรถไฟแห่งชาติแคนาดา (Canadian National Railway ) ซึ่งใช้กฎ CROR เวอร์ชันที่ดัดแปลงและเป็นกรรมสิทธิ์ของตนเอง เรียกว่า USOR (United States Operating Rules)
• ประมวลกฎการปฏิบัติงานทั่วไป (GCOR) เป็นกฎที่ใช้โดยบริษัทรถไฟชั้นหนึ่งบริษัทรถไฟชั้นสองและบริษัทรถไฟสายสั้น หลายแห่ง ในสหรัฐอเมริกา
• คณะกรรมการที่ปรึกษากฎการปฏิบัติงานภาคตะวันออกเฉียงเหนือ (NORAC) เป็นคณะกรรมการที่บริษัทรถไฟหลายแห่งในภาคตะวันออกเฉียงเหนือของสหรัฐอเมริกาใช้
• บริษัท Norfolk Southern ซึ่งเป็นบริษัทรถไฟระดับ Class I ใช้กฎการดำเนินงานที่เป็นเอกลักษณ์เฉพาะตัว
• บริษัทขนส่ง CSXระดับ Class I ใช้กฎการปฏิบัติงานที่เป็นเอกลักษณ์เฉพาะ

คู่มือการปฏิบัติงานสำหรับสหราชอาณาจักรเรียกว่า "GE/RT8000 Rule Book" ^{[ 19 ]}ซึ่งพนักงานรถไฟมักเรียกกันง่ายๆ ว่า "The Rule Book" คู่มือนี้อยู่ภายใต้การควบคุมของRail Safety and Standards Board (RSSB) ซึ่งเป็นอิสระจาก Network Rail หรือ บริษัทเดินรถไฟหรือบริษัทขนส่งสินค้าอื่นๆรถไฟโบราณส่วนใหญ่ ใช้ คู่มือการปฏิบัติงาน ของ British Railwaysในรูปแบบที่ง่ายกว่า

ระบบส่งสัญญาณที่ใช้ในเครือข่ายรถไฟในฟินแลนด์ประกอบด้วยสัญญาณไฟสีและป้ายบอกทางแบบตายตัว โดยใช้ร่วมกับระบบควบคุมรถไฟอัตโนมัติEBICAB 900 หรือที่รู้จักกันดีในชื่อ JKV ( junakulunvalvonta ในภาษาฟินแลนด์ )

ในประเทศอิตาลีระบบสัญญาณรถไฟถูกอธิบายไว้ในคำแนะนำเฉพาะที่เรียกว่าRegolamento Segnali (เก็บถาวรเมื่อวันที่ 7 ธันวาคม 2014 ที่Wayback Machine ( ข้อบังคับเกี่ยวกับสัญญาณ ))

กฎการปฏิบัติงานของอินเดียที่เรียกว่า "กฎทั่วไป" เป็นกฎทั่วไปสำหรับทางรถไฟทุกเขตของทางรถไฟอินเดียและสามารถแก้ไขได้โดยคณะกรรมการทางรถไฟเท่านั้น ทางรถไฟเขตต่างๆ จะเพิ่มกฎย่อยเข้าไปในกฎทั่วไปโดยไม่ละเมิดกฎเหล่านั้น การแก้ไขจะดำเนินการเป็นระยะๆ ผ่านทางเอกสารแก้ไข^{[ 20 ]}

ระบบสัญญาณรถไฟของญี่ปุ่นเริ่มแรกนั้นอิงตามระบบสัญญาณรถไฟของอังกฤษ และระบบสัญญาณรถไฟของญี่ปุ่นยังคงอิงตามระบบสัญญาณเส้นทางของสหราชอาณาจักรสำหรับทางแยก อย่างไรก็ตาม เมื่อระบบสัญญาณพัฒนาขึ้นเพื่อให้ตรงตามข้อกำหนดของระบบ จึงมีการใช้สัญญาณความเร็วแบบก้าวหน้า (progressive speed signaling) นอกทางแยก

ระบบส่งสัญญาณของรถไฟฮ่องกงมีต้นกำเนิดมาจากหลักการส่งสัญญาณของรถไฟอังกฤษ^{[ 21 ]}และยังคงยึดหลักการดังกล่าวในการพัฒนากฎเกณฑ์และขั้นตอนภายใต้องค์กรปฏิบัติการ MTR
