OTR-21 ท็อคก้า
OTR-21 Tochka ( รัสเซีย: оперативно-тактический ракетный комплекс (ОТР) «Точка» , อักษร โรมัน : operativno-takticheskiy raketnyy kompleks (OTR) "Tochka" , lit. ' Tactical Operational Missile Complex "Point" ' ) คือ ขีปนาวุธทางยุทธวิธีของโซเวียต การกำหนดGRAUคือ9K79 ชื่อในการรายงานของ NATO คือSS-21 Scarab ขีปนาวุธหนึ่งลูกถูกขนส่งต่อยานพาหนะ 9P129 และยกขึ้นก่อนที่จะปล่อย มันใช้ระบบนำทางเฉื่อย[ 3 ] [ 4 ]
การประจำการล่วงหน้าของ OTR-21 ในเยอรมนีตะวันออกเริ่มขึ้นในปี 1981 โดยแทนที่ จรวดปืนใหญ่ไร้คนขับรุ่น Luna-Mรุ่นก่อนหน้า ระบบนี้มีกำหนดปลดประจำการโดยกองทัพรัสเซียในปี 2020 เพื่อแทนที่ด้วย9K720 Iskander [ 5 ] แต่มีการพบเห็นการใช้งานระบบนี้กับเป้าหมายในยูเครนระหว่างสงครามรัสเซีย-ยูเครน[ 6 ] [ 7 ]
คำอธิบาย
OTR-21 เป็นระบบยิงขีปนาวุธเคลื่อนที่ ออกแบบมาเพื่อใช้งานร่วมกับหน่วยรบภาคพื้นดินอื่นๆ ในสนามรบ ในขณะที่9K52 Luna-Mมีขนาดใหญ่และมีความแม่นยำค่อนข้างต่ำ แต่ OTR-21 มีขนาดเล็กกว่ามาก ตัวขีปนาวุธเองสามารถใช้โจมตีเป้าหมายทางยุทธวิธีของศัตรูได้อย่างแม่นยำ เช่น จุดควบคุม สะพาน คลังเก็บสินค้า ที่ตั้งรวมพล และสนามบินหัวรบ แบบแตกกระจาย สามารถเปลี่ยนเป็น หัวรบ นิวเคลียร์ชีวภาพหรือเคมีได้เชื้อเพลิงแข็งทำให้ขีปนาวุธบำรุงรักษาและใช้งานได้ง่าย
หน่วย OTR-21 มักจะได้รับการจัดการในโครงสร้างกองพลน้อยโดยมีเครื่องยิง 18 เครื่องในกองพลน้อย แต่ละเครื่องยิงจะมีขีปนาวุธสองหรือสามลูก[ 8 ]
ยานพาหนะนี้เป็นยานพาหนะสะเทินน้ำสะเทินบกมีความเร็วสูงสุดบนถนน60 กม./ชม. (37 ไมล์/ชม.)และ8 กม./ชม. (5.0 ไมล์/ชม.)ในน้ำ ยานพาหนะนี้ ได้รับการป้องกันด้วย NBCระบบนี้เริ่มพัฒนาในปี พ.ศ. 2511 มีการพัฒนาสามรุ่น[ 9 ]
ทอชก้า
รุ่นเริ่มต้นTochkaซึ่งมีชื่อเรียกตามรายงานของ NATO ว่า Scarab A เข้าประจำการในกองทัพโซเวียตในปี พ.ศ. 2518 [ 8 ]โดยบรรทุกหัวรบได้ 4 ประเภท:
- หัวรบ ระเบิดแรงสูงแบบหน่วยเดียว 9M123F น้ำหนัก420 กิโลกรัม (930 ปอนด์ ) [ 8 ]

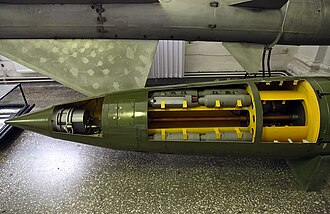

- หัวรบย่อย 9M123K มีหัวรบย่อยสำหรับต่อต้านบุคคล ต่อต้านยานเกราะ และต่อต้านรันเวย์[ 8 ]
- นิวเคลียร์ 9M79B ผลผลิต ที่เลือกได้ 10 หรือ 100 kT [ 8 ]
- หัวรบEMP 9N123R [ 8 ]
ระยะต่ำสุดอยู่ที่ประมาณ15 กม. (9.3 ไมล์)ระยะสูงสุดอยู่ที่70 กม. (43 ไมล์)ค่าความคลาดเคลื่อนวงกลมที่น่าจะเป็นไปได้ (CEP) คาดว่าจะอยู่ที่ประมาณ150 ม. (490 ฟุต ) [ 8 ]

ทอชก้า-ยู
ขีปนาวุธ Tochka-Uรุ่นปรับปรุงซึ่งนาโต้เรียกชื่อว่า Scarab B ผ่านการทดสอบจากรัฐต่างๆ ระหว่างปี 1986 ถึง 1988 และเริ่มใช้งานจริงในปี 1989
เชื้อเพลิงขับเคลื่อนมอเตอร์แบบใหม่ช่วยเพิ่มระยะทำการเป็น120 กม. (75 ไมล์)ค่า CEP ดีขึ้นอย่างมากเป็น95 ม. (312 ฟุต) [ 10 ] มีรายงานตัวเลือกหัวรบ 6 แบบ ได้แก่ หัวรบระเบิดแรงสูงแบบเดี่ยว หัวรบแบบปล่อยกระสุนย่อยต่อต้านบุคคล หัวรบต่อต้านเรดาร์ หัวรบ EMP และหัวรบนิวเคลียร์ 2 แบบ[ 11 ]
สคารับ ซี
อาจมีการพัฒนารุ่นที่สามที่ไม่ได้รับการยืนยัน[ 9 ] ซึ่ง NATO กำหนดให้เป็น Scarab C ในช่วงทศวรรษ 1990 แต่มีแนวโน้มว่าจะไม่เคยใช้งานจริง [ 9 ]ระยะทำการเพิ่มขึ้นเป็น185 กม. (115 ไมล์)และ CEP ลดลงเหลือน้อยกว่า 70 ม. (229 ฟุต) Scarab C มีน้ำหนัก1,800 กก. (4,000 ปอนด์ )
การกำหนดค่า
- ขีปนาวุธ 9M79 พร้อมหัวรบหลายประเภท (-9M79-1 สำหรับโรงไฟฟ้านิวเคลียร์ท็อคก้า)
- ตัวเรียกใช้งาน 9P129 หรือ 9P129-1M (SPU);
- เครื่องจักรขนส่งและขนถ่ายสินค้า 9T218 หรือ 9T128-1 (TZM);
- รถขนส่ง 9T222 หรือ 9T238 (TM);
- เครื่องทดสอบอัตโนมัติ 9V819 หรือ 9V819-1 (AKIM);
- รถบริการทางเทคนิค 9V844 หรือ 9V844M (MTO)
- ชุดอุปกรณ์อาวุธ 9F370-1 (KAO);
วิธีการทางการศึกษา:
- เครื่องจำลอง 9F625M;
- แบบจำลองน้ำหนักโดยรวมของขีปนาวุธ (เช่น 9M79K-GVM)
- ขีปนาวุธฝึกซ้อม 9M79-UT และหัวรบ 9N123F (K) -UT, 9N39-UT 9H123F-R UT;
- แบบจำลองการฝึกแยกส่วนขีปนาวุธ 9M79-RM และขีปนาวุธ 9N123K-RM
ประวัติการดำเนินงาน
- ในระหว่างสงครามกลางเมืองเยเมน (พ.ศ. 2537)รัฐบาลเยเมนได้ใช้ขีปนาวุธ Tochka โจมตีกองกำลังทางใต้[ 12 ]
- ในปี พ.ศ. 2542 รัสเซียได้ใช้ขีปนาวุธใน สงครามเชเช เนียครั้งที่สอง[ 13 ]
- ในเดือนสิงหาคม พ.ศ. 2551 กองกำลังรัสเซียได้ติดตั้งขีปนาวุธ Tochka อย่างน้อย 15 ลูกในระหว่าง สงครามเซาท์ออสเซเทีย พ.ศ. 2551 [ 14 ]
- ในปี 2557 CNN รายงานว่าอย่างน้อยหนึ่งลูกถูกใช้ใกล้เมืองโดเนตสก์ระหว่างสงครามในดอนบาสโดยกองทัพยูเครนหรือกองกำลังแบ่งแยกดินแดนที่ได้รับการสนับสนุนจากรัสเซียกองทัพยูเครนออกแถลงการณ์ปฏิเสธการใช้ขีปนาวุธ[ 15 ] [ 16 ]
- ในช่วงแรกของการรุกรานยูเครนของรัสเซียเครื่องบิน Tochka เป็นวิธีการหลักของกองทัพยูเครนในการโจมตีฐานทัพอากาศของรัสเซีย[ 17 ]
สงครามกลางเมืองซีเรีย (ปี 2011 – ปัจจุบัน)
- ในช่วงต้นเดือนธันวาคม พ.ศ. 2557 กองทัพซีเรียได้ยิงปืน Tochka อย่างน้อยหนึ่งกระบอกใส่กลุ่มกบฏซีเรียระหว่างการปิดล้อม Wadi al-Deif (ใกล้Maarat al-Numanในจังหวัด Idlib ) [ 18 ]
- เมื่อวันที่ 26 เมษายน 2559 กองทัพซีเรียได้ยิงปืน Tochka ใส่กลุ่มกบฏซีเรียในศูนย์ป้องกันพลเรือนซีเรียทางตะวันตกของเมืองอเลปโป[ 19 ]
- เมื่อวันที่ 14 มิถุนายน 2559 กองทัพซีเรียได้ยิงจรวด Tochka ใส่กลุ่มกบฏซีเรียAl-Rahman Legionและ Jaysh Al-Fustat ในEastern Ghoutaทำให้มีนักรบเสียชีวิตหลายคน[ 20 ]
- เมื่อวันที่ 20 มีนาคม พ.ศ. 2561 กองทัพซีเรียได้ยิงจรวด Tochka ไปยังจังหวัด Hatay ของตุรกี ซึ่งตกลงในเขตชายแดนYayladağıโดยไม่ก่อให้เกิดผู้บาดเจ็บหรือความเสียหายใดๆ[ 21 ] [ 22 ]
- เมื่อวันที่ 23 กรกฎาคม 2561 กองทัพซีเรียได้ยิงขีปนาวุธ Tochka สองลูกใกล้ชายแดนอิสราเอล ในตอนแรกคิดว่าขีปนาวุธเหล่านี้กำลังมุ่งหน้าไปยังอิสราเอลใกล้ทะเลกาลิลี อิสราเอลจึงยิงขีปนาวุธสกัดกั้น David's Slingสองลูกไม่กี่นาทีต่อมาก็ชัดเจนว่าขีปนาวุธเหล่านี้จะโจมตีภายในซีเรีย ดังนั้นขีปนาวุธสกัดกั้นลูกหนึ่งจึงถูกจุดระเบิดเหนืออิสราเอล ในขณะที่อีกลูกหนึ่งตกลงภายในซีเรีย[ 23 ]ขีปนาวุธ Tochka ลูกหนึ่งตกลงภายในซีเรีย 1 กิโลเมตร[ 24 ]
- เมื่อวันที่ 5 มีนาคม 2021 มีรายงานว่ากองทัพซีเรียได้ยิง ขีปนาวุธระยะสั้นแบบใช้เชื้อเพลิงแข็ง KN-02 Toksaซึ่งเป็นแบบลอกเลียนแบบของเกาหลีเหนือ ไปยังโรงงานน้ำมันขนาดใหญ่ในจังหวัดอิดลิบของประเทศ ซึ่งปัจจุบันอยู่ภายใต้การควบคุมของกลุ่มกบฏที่ได้รับการสนับสนุนจากตุรกี[ 25 ]การโจมตีใกล้กับโรงงานน้ำมันทำให้เกิดไฟไหม้ครั้งใหญ่และมีผู้เสียชีวิต 1 รายและบาดเจ็บ 11 ราย[ 25 ]
สงครามกลางเมืองเยเมน (ปี 2014 – ปัจจุบัน)
- เมื่อวันที่ 4 กันยายน 2558 กองกำลังฮูตีได้ยิงขีปนาวุธท็อคก้าใส่ฐานทัพซาฟีร์ในเมืองมาริบทำให้เจ้าหน้าที่พันธมิตรที่นำโดยซาอุดีอาระเบียเสียชีวิตกว่า 100 นาย[ 26 ] [ 27 ] [ 28 ]
- เมื่อวันที่ 14 ธันวาคม พ.ศ. 2558 กองกำลังฮูตีได้ยิงขีปนาวุธท็อคก้าอีกครั้งใส่ ฐานทัพ บาบ อัล มันดับ ทำให้เจ้าหน้าที่พันธมิตรที่นำโดยซาอุดีอาระเบียที่ประจำการอยู่ที่นั่นเสียชีวิตกว่า 150 นาย[ 29 ] [ 30 ] [ 31 ]
- เมื่อวันที่ 16 มกราคม 2559 กองกำลังฮูตีได้ยิงจรวด Tochka ใส่ฐานทัพ Al Bairaq ในเมืองมาริบทำให้เจ้าหน้าที่พันธมิตรที่นำโดยซาอุดีอาระเบียเสียชีวิตหลายสิบคน[ 32 ]
- เมื่อวันที่ 31 มกราคม 2559 กองกำลังฮูตีได้ยิงจรวดโทชก้าใส่ฐานทัพอัลอานัด ใน เมืองลาห์จทำให้เจ้าหน้าที่พันธมิตรที่นำโดยซาอุดีอาระเบียเสียชีวิตและบาดเจ็บกว่า 200 นาย[ 33 ] [ 34 ]
สงครามนากอร์โน-คาราบัค ปี 2020

- มีรายงานว่าอาร์เมเนียยิงขีปนาวุธ Tochka ใส่เมือง Ganja ประเทศอาเซอร์ ไบจาน ระหว่างความขัดแย้ง Nagorno-Karabakh ในปี 2020ตามที่นักวิเคราะห์ของศูนย์ยุทธศาสตร์และการศึกษาระหว่างประเทศระบุ ชาวอาร์เมเนียใช้ขีปนาวุธยุคโซเวียตเพื่อรักษาสต็อกขีปนาวุธ Iskander จำนวนเล็กน้อยของตนไว้ นอกจากนี้ ทั้งสองฝ่ายยังสามารถโจมตีเป้าหมายส่วนใหญ่ในภูมิภาค Nagorno-Karabakh ด้วยปืนใหญ่จรวดระยะไกล ซึ่งจำกัดคุณค่าทางยุทธวิธีของการใช้ขีปนาวุธที่มีราคาแพงกว่า[ 35 ]
สงครามรัสเซีย-ยูเครน

- เมื่อวันที่ 24 กุมภาพันธ์ พ.ศ. 2565 กองกำลังยูเครนได้โจมตีฐานทัพอากาศมิลเลโรโวของรัสเซียในแคว้นรอสตอฟด้วยขีปนาวุธ Tochka-U จำนวน 2 ลูก เพื่อตอบโต้การรุกรานยูเครนของรัสเซียและเพื่อป้องกันการโจมตีทางอากาศเพิ่มเติมจากกองทัพอากาศรัสเซียต่อยูเครน[ 36 ]การโจมตีดังกล่าวทำให้เครื่องบินSu-30SMถูกทำลายบนพื้นดิน 1 ลำ [ 37 ]
- เมื่อวันที่ 24 กุมภาพันธ์ 2022 ขีปนาวุธ 9M79 Tochka ที่ยิงโดยกองกำลังรัสเซียตกใกล้กับอาคารโรงพยาบาลใน เมือง วูห์เลดาร์เขตโดเนตสก์ประเทศยูเครนทำให้พลเรือนเสียชีวิต 4 รายและบาดเจ็บ 10 ราย การสอบสวน ของแอมเนสตี้ อินเตอร์เนชั่นแนลยืนยันว่าโรงพยาบาลดังกล่าวไม่ใช่เป้าหมายทางทหาร[ 38 ]
- เมื่อวันที่ 14 มีนาคม พ.ศ. 2565 สหพันธรัฐรัสเซียและรัฐบาลสาธารณรัฐประชาชนโดเนตสก์ที่แยกตัวออกไปกล่าวโทษกองกำลังยูเครนว่ายิงขีปนาวุธ Tochka-Uซึ่งทำให้พลเรือนเสียชีวิต 23 รายและบาดเจ็บ 28 รายในโดเนตสก์ [ 39 ] คาดว่าอาคารที่พักอาศัยดังกล่าวถูกใช้เป็นค่ายทหารสำหรับกองกำลังแบ่งแยกดินแดน[ 40 ]
- เมื่อวันที่ 19 มีนาคม พ.ศ. 2565 กองกำลังรัสเซียอ้างว่าพวกเขายิงขีปนาวุธที่ยูเครนยิงตกใกล้ท่าเรือเบอร์เดียนสค์[ 40 ]
- เมื่อวันที่ 24 มีนาคม 2022 เรือยกพลขึ้นบกSaratov ของกองทัพเรือรัสเซีย ซึ่งจอดอยู่ที่ท่าเรือ Berdyansk ในยูเครน เกิดไฟไหม้และจมลง[ 41 ]เมื่อวันที่ 3 กรกฎาคม เจ้าหน้าที่รัสเซียยืนยันการจมของเรือ Saratov ซึ่งเป็นเรือยกพลขึ้นบกชั้น Tapir ใน ยุคโซเวียต เรือลำนี้ถูกโจมตีด้วยขีปนาวุธ Tochka-U รัสเซียอ้างว่าลูกเรือได้จมเรือเพื่อป้องกันไม่ให้กระสุนระเบิด และเรือลำนี้ได้รับการกู้ขึ้นมาแล้ว[ 42 ]
- เมื่อวันที่ 8 เมษายน 2565 สถานีรถไฟในเมืองครามัตอร์สค์ซึ่งอยู่ภายใต้การควบคุมของยูเครนถูกโจมตีด้วยขีปนาวุธ Tochka-U ของรัสเซีย 2 ลูกการโจมตีครั้งนี้ทำให้พลเรือนเสียชีวิตอย่างน้อย 52 คน และบาดเจ็บอีกอย่างน้อย 87 คน ต่อมา รัสเซียได้กล่าวโทษยูเครนอย่างผิดๆ ว่าเป็นผู้ก่อเหตุโจมตี[ 43 ]ข้อความภาษารัสเซีย "Za detei" ซึ่งหมายถึงในนามของเด็กๆ ถูกเขียนไว้บนขีปนาวุธด้วยสีขาว[ 44 ] [ 45 ] [ 46 ]
- เมื่อวันที่ 13 มกราคม 2023 ยูเครนอ้างว่าได้สังหารทหารรัสเซียกว่า 100 นายในพื้นที่โซเลดาร์โดยใช้หน่วยรบพิเศษต่างๆ ปืนใหญ่ และขีปนาวุธ Tochka-U [ 47 ]
- เมื่อวันที่ 12 พฤษภาคม 2024 ตามรายงานของรัฐบาลรัสเซียและสื่อของรัฐ การโจมตีด้วยขีปนาวุธของยูเครนซึ่งมีรายงานว่าบรรจุขีปนาวุธ Tochka-U ได้สร้างความเสียหายให้กับอาคารที่พักอาศัย 10 ชั้นในเบลโกรอดโดยมีรายงานผู้เสียชีวิต 15 ราย[ 48 ]

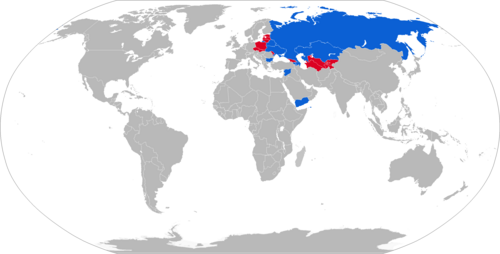

ผู้ปฏิบัติงาน

ผู้ให้บริการปัจจุบัน
อาร์เมเนีย − เครื่องยิงจรวด 3 เครื่องขึ้นไป ณ ปี 2024 [ 50 ]
อาเซอร์ไบจาน − เครื่องยิงจรวด Tochka-U จำนวน 4 เครื่อง ณ ปี 2024 [ 51 ]
บัลแกเรีย − ไม่ทราบจำนวนเครื่องยิง ณ ปี 2024 [ 52 ]
คาซัคสถาน − 12 แท่นยิง ณ ปี 2024 [ 53 ]
เกาหลีเหนือ − ไม่ทราบจำนวน รุ่น KN-02 Toksaณ ปี 2024 [ 54 ]
รัสเซีย − ในปี 2022 มีการประมาณการว่ารัสเซียมีขีปนาวุธใช้งานอยู่ 200 ลูก แม้ว่าจะถูกแทนที่ด้วย Iskander เป็นส่วนใหญ่แล้ว ก็ตาม [ 55 ]เหลือเครื่องยิง 50 เครื่อง ณ ปี 2024 [ 56 ]
ยูเครน − ในปี 2022 มีการประมาณการว่ายูเครนมีเครื่องยิง 90 เครื่องและขีปนาวุธ 500 ลูก[ 17 ]ไม่ทราบจำนวนเครื่องยิง ณ ปี 2024 และอาจใช้งานไม่ได้แล้ว[ 57 ]
ซีเรีย − ไม่ทราบจำนวนเครื่องยิงก่อนการล่มสลายของระบอบอัสซาด[ 58 ]
ผู้ประกอบการรายเดิม
เบลารุส − แท่นยิง Tochka-U จำนวน 36 แท่นในปี 2022 แบ่งออกเป็น 3 กองพลน้อย กองพลละ 12 แท่นยิง ตามข้อมูลจากสถาบันวิจัยยุทธศาสตร์ระหว่างประเทศในขณะที่คำสั่งการรบของเบลารุสระบุเพียงกองพลน้อยขีปนาวุธที่ 465เท่านั้น[ 59 ]ไม่มีใช้งานในปี 2024 [ 60 ]
เชโกสโลวาเกีย − เครื่องยิงจรวด 8 เครื่องในปี พ.ศ. 2532 [ 61 ]ส่งต่อให้กับรัฐผู้สืบทอด[ 62 ] [ 63 ]
สาธารณรัฐเช็ก − สืบทอดมาจากเชโกสโลวาเกีย ยังคงให้บริการจนถึงปี 2547 [ 63 ]
เยอรมนีตะวันออก − เครื่องยิงจรวด 8 เครื่องในปี พ.ศ. 2532 [ 64 ]ถูกปลดระวางหลังจากเยอรมนีรวมประเทศ[ 65 ]
โปแลนด์ − แท่นยิง 4 แท่นและขีปนาวุธ 40 ลูกที่ส่งมอบในปี พ.ศ. 2530 [ 66 ]ยังคงใช้งานอยู่จนถึงปี พ.ศ. 2551 [ 67 ]
สโลวาเกีย − ได้รับมรดกจำนวนเล็กน้อยจากเชโกสโลวาเกีย และยังคงใช้งานจนถึงปี 2544 [ 62 ]
สหภาพโซเวียต − เครื่องยิงจรวด 300 เครื่องในปี พ.ศ. 2534 [ 68 ]ส่งต่อให้กับรัฐผู้สืบทอด[ 55 ]
เยเมนเหนือ − สั่งซื้อเครื่องยิง 12 เครื่องและขีปนาวุธประมาณ 100 ลูก ประกาศใช้งานในปี 1988 [ 69 ]มีการใช้ในระหว่างสงครามกลางเมืองปี 1994 [ 70 ]และส่งต่อให้กับเยเมนที่รวมเป็นหนึ่งเดียวในภายหลัง[ 71 ]
เยเมน − สืบทอดมาจากเยเมนเหนือ[ 72 ]ใช้ในช่วงสงครามกลางเมืองปี 1994และสงครามกลางเมืองที่กำลังดำเนินอยู่ [ 73 ] ไม่มีใช้งานในปี 2024 [ 74 ]
